CORRIENTE ALTERNA.

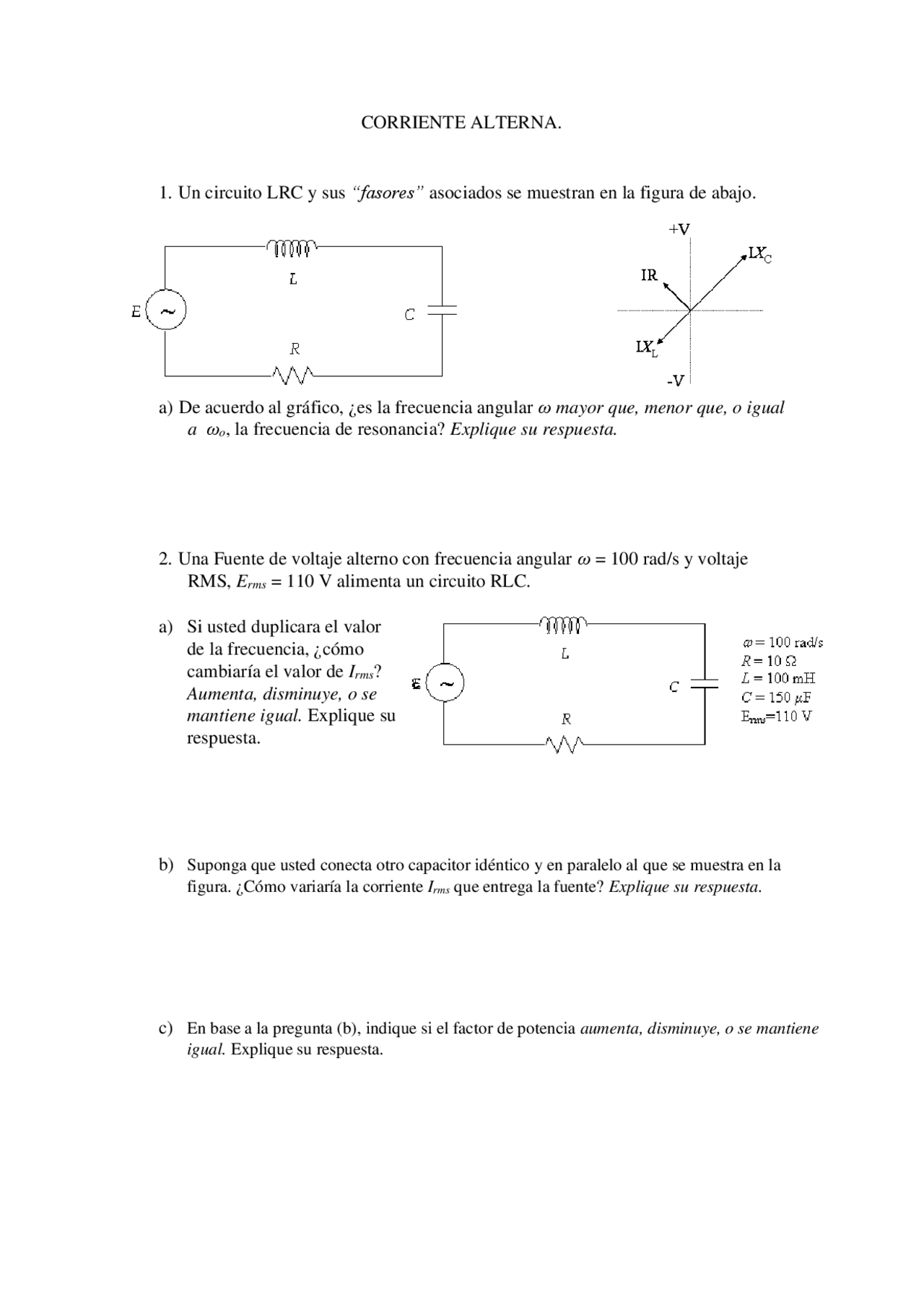

1. Un circuito LRC y sus “fasores” asociados se muestran en la figura de abajo.
a) De acuerdo al gráfico, ¿es la frecuencia angular ω mayor que, menor que, o igual
a ωo, la frecuencia de resonancia? Explique su respuesta.
2. Una Fuente de voltaje alterno con frecuencia angular ω = 100 rad/s y voltaje
RMS, Erms = 110 V alimenta un circuito RLC.
a) Si usted duplicara el valor
de la frecuencia, ¿cómo
cambiaría el valor de Irms?
Aumenta, disminuye, o se
mantiene igual. Explique su
respuesta.
b) Suponga que usted conecta otro capacitor idéntico y en paralelo al que se muestra en la
figura. ¿Cómo variaría la corriente Irms que entrega la fuente? Explique su respuesta.
c) En base a la pregunta (b), indique si el factor de potencia aumenta, disminuye, o se mantiene
igual. Explique su respuesta.
