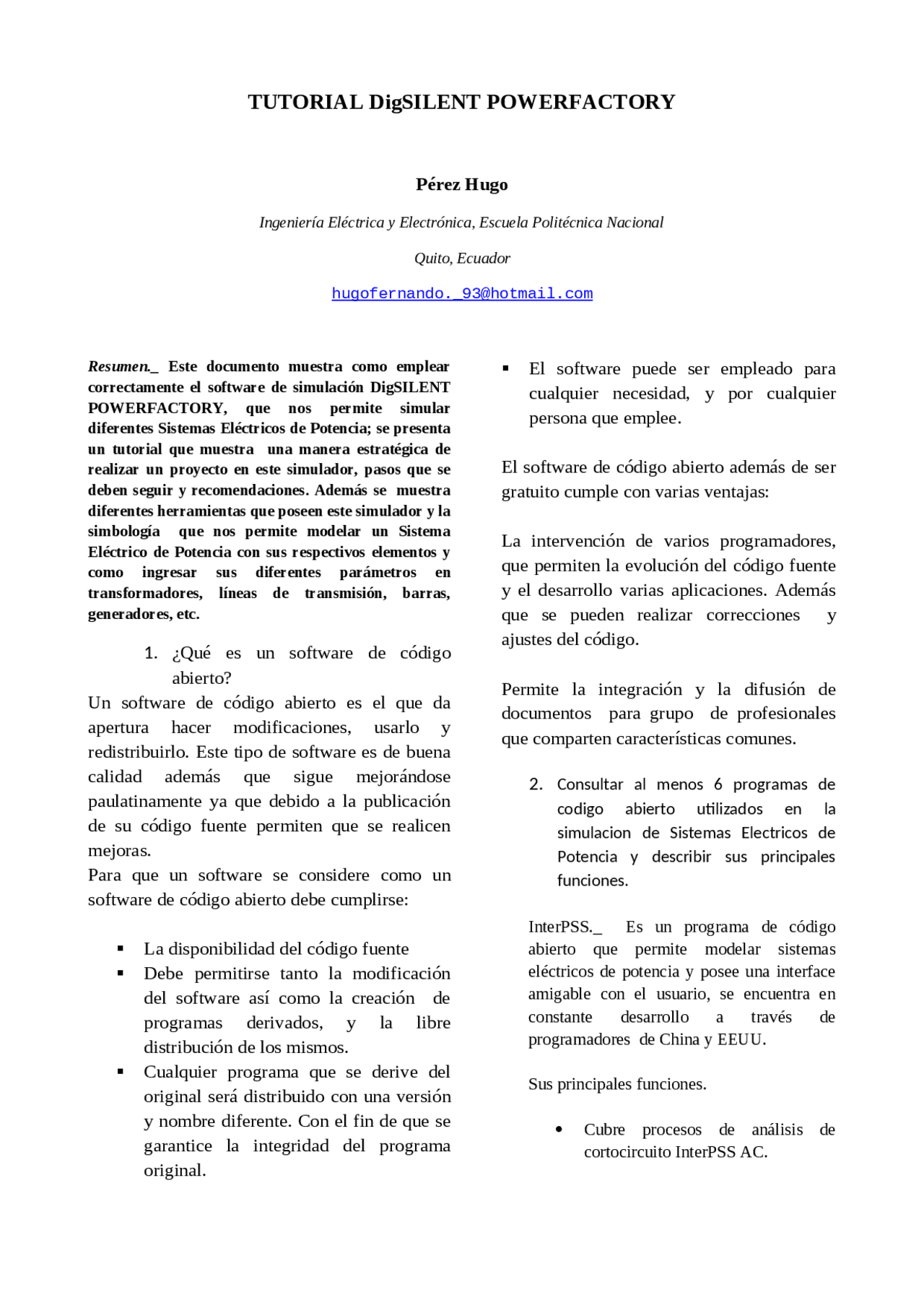

TUTORIAL DigSILENT POWERFACTORY
Pérez Hugo
Ingeniería Eléctrica y Electrónica, Escuela Politécnica Nacional
Quito, Ecuador
Resumen._ Este documento muestra como emplear
correctamente el software de simulación DigSILENT
POWERFACTORY, que nos permite simular
diferentes Sistemas Eléctricos de Potencia; se presenta
un tutorial que muestra una manera estratégica de
realizar un proyecto en este simulador, pasos que se
deben seguir y recomendaciones. Además se muestra
diferentes herramientas que poseen este simulador y la
simbología que nos permite modelar un Sistema
Eléctrico de Potencia con sus respectivos elementos y
como ingresar sus diferentes parámetros en
transformadores, líneas de transmisión, barras,
generadores, etc.
1. ¿Qué es un software de código
abierto?
Un software de código abierto es el que da
apertura hacer modificaciones, usarlo y
redistribuirlo. Este tipo de software es de buena
calidad además que sigue mejorándose
paulatinamente ya que debido a la publicación
de su código fuente permiten que se realicen
mejoras.
Para que un software se considere como un
software de código abierto debe cumplirse:
La disponibilidad del código fuente
Debe permitirse tanto la modificación
del software así como la creación de
programas derivados, y la libre
distribución de los mismos.
Cualquier programa que se derive del
original será distribuido con una versión
y nombre diferente. Con el fin de que se
garantice la integridad del programa
original.
El software puede ser empleado para
cualquier necesidad, y por cualquier
persona que emplee.
El software de código abierto además de ser
gratuito cumple con varias ventajas:
La intervención de varios programadores,
que permiten la evolución del código fuente
y el desarrollo varias aplicaciones. Además
que se pueden realizar correcciones y
ajustes del código.
Permite la integración y la difusión de
documentos para grupo de profesionales
que comparten características comunes.
2. Consultar al menos 6 programas de
codigo abierto utilizados en la
simulacion de Sistemas Electricos de
Potencia y describir sus principales
funciones.
InterPSS._ Es un programa de código
abierto que permite modelar sistemas
eléctricos de potencia y posee una interface
amigable con el usuario, se encuentra en
constante desarrollo a través de
programadores de China y EEUU.
Sus principales funciones.
Cubre procesos de análisis de
cortocircuito InterPSS AC.
pf3
pf4
pf5
pf8
pf9

Vista previa parcial del texto

¡Descarga Tutorial digsilent aprendizaje y más Apuntes en PDF de Sistemas Electrónicos de Baja Potencia solo en Docsity!

TUTORIAL DigSILENT POWERFACTORY

Pérez Hugo

Ingeniería Eléctrica y Electrónica, Escuela Politécnica Nacional Quito, Ecuador hugofernando.[email protected] **Resumen.** Este documento muestra como emplear correctamente el software de simulación DigSILENT POWERFACTORY, que nos permite simular diferentes Sistemas Eléctricos de Potencia; se presenta un tutorial que muestra una manera estratégica de realizar un proyecto en este simulador, pasos que se deben seguir y recomendaciones. Además se muestra diferentes herramientas que poseen este simulador y la simbología que nos permite modelar un Sistema Eléctrico de Potencia con sus respectivos elementos y como ingresar sus diferentes parámetros en transformadores, líneas de transmisión, barras, generadores, etc.

1. ¿Qué es un software de código

abierto?

Un software de código abierto es el que da

apertura hacer modificaciones, usarlo y

redistribuirlo. Este tipo de software es de buena

calidad además que sigue mejorándose

paulatinamente ya que debido a la publicación

de su código fuente permiten que se realicen

mejoras.

Para que un software se considere como un

software de código abierto debe cumplirse:

 La disponibilidad del código fuente

 Debe permitirse tanto la modificación

del software así como la creación de

programas derivados, y la libre

distribución de los mismos.

 Cualquier programa que se derive del

original será distribuido con una versión

y nombre diferente. Con el fin de que se

garantice la integridad del programa

original.

 El software puede ser empleado para

cualquier necesidad, y por cualquier

persona que emplee.

El software de código abierto además de ser

gratuito cumple con varias ventajas:

La intervención de varios programadores,

que permiten la evolución del código fuente

y el desarrollo varias aplicaciones. Además

que se pueden realizar correcciones y

ajustes del código.

Permite la integración y la difusión de

documentos para grupo de profesionales

que comparten características comunes.

2. Consultar al menos 6 programas de

codigo abierto utilizados en la simulacion de Sistemas Electricos de Potencia y describir sus principales funciones. InterPSS._ Es un programa de código abierto que permite modelar sistemas eléctricos de potencia y posee una interface amigable con el usuario, se encuentra en constante desarrollo a través de programadores de China y EEUU. Sus principales funciones.  Cubre procesos de análisis de cortocircuito InterPSS AC.

 Permite realizar procesos de análisis InterPSS AC loadflow.  Cubre procesos de simulación de estabilidad transitoria InterPSS.  Cubre análisis de sistemas de distribución InterPSS.  Análisis de la red de energía (capacidad de transferencia). PSAT (System power Analysis Toolbox) Este simulador permite:  Simular flujos de potencia (PF).  Continuación de flujos de potencia (CPF).  Análisis de estabilidad de voltajes (CPF-VS).  Flujos óptimos de potencia (OFP).  Además permite análisis en el dominio del tiempo (TD), que incluye modelos de carga no convencionales, maquinas sincrónicas y asincrónicas, reguladores y FACTS. AMES Es un software para modelación de sistemas eléctricos de potencia enfocados en el estudio de eficiencia dinámica y confiabilidad. Sus principales funciones.  Permite obtener soluciones óptimas de flujo de potencia.  facilita la investigación experimental de trozos pequeños y de sistemas medianos de 2 a 500 nodos. MATPOWER Este es un programa para simulación de sistemas de potencia, es un paquete de Matlab que permite.  La solución de flujos de caga  Flujos de carga óptima. OpenDSS Software de simulación para sistemas de potencia que se enfoca en transmisión y distribución, permiten.  Planificación y análisis de distribución.  Análisis de circuitos AC polifásicos.  Análisis de interconexiones de generación distribuida.  Modelación de transformadores y varios dispositivos de transmisión, etc.

3. Elaborar un manual de usuario detallado

para la elaboración de un proyecto, que incluya construcción de los diagramas unifilares (asignados por el instructor), ingreso de datos, y creación de escenarios de operación y variaciones.  Creación del proyecto. Datos: 4 Barras Generador: 13.8KV, 100MVA, 0. Xd=1. Xq=0. Transformadores: 13.8KV/230KV, 250MVA X=3% YN Transformadores: 230KV /13.8KV, 250MVA X=3% Yyo Línea de transmisión L=130 km. R=0.055 X=0.048 B=3.5uS/Km Carga 0.95, 25 MVA Para la creación del proyecto damos clic en file, New Project. Colocamos el nombre al proyecto y damos ok. Se nos presentara una nueva ventana para ingresar el nombre del Grid y tenemos presente colocar el valor de la frecuencia (60 Hz).

Posterior a colocar las barras colocamos las lineas de transmision. Al igual que las barras seleccionamos el elemento y lo arrastramos. Depues colocamos los transformadores teniendo en cuanta que. Doy clic primero en la barra de alto y luego en la barra de bajo (dos devanados). En caso que sea de tres devanados doy clic en la barra de alto, despues en la de medio y por ultimo en la de bajo.(para nuestro caso son dos). Por ultimo ubicamos las cargas en el esque arrastrando desde donde se encuentras los elementos. Para ir ingresando datos a cada elemento damos doble clic sobre el elemento. Si prtimos de las barras, al dar doble clic se nos desplegara la siguiente ventana. En la misma que podemos ingresar un nombre representativo y el valor de voltaje de la barra es mejor seleccionar en tipo y crearse un nuevo proyecto, de igual forma

se nos despliega una ventana en la que colocamos un nombre representativo y el valor de voltaje. Continuamos ingresando los parametros para cada una de las barras que se presenten. Al finalizar de ingresar los datos en las barras empezamos a ingresar los datos en las lines de transmision. De igual forma damos doble clic sobre el elmento que representa la linea de transmision. Al obtener esta pantalla seleccionamos New Project Type y line Type con el fin de que se nos despliegue la siguiente pantalla en la misma que podemos editar varios datos como el valor de voltaje, nombre de la línea, valor de corriente, frecuencia nominal y tipo de cable. Como se presenta en la figura. Si seleccionamos load flow nos permitirá variar el valor máximo de operación de temperatura, material del conductor y la suceptancia si ingresaremos a la siguiente ventana. Acabando con los datos de las lineas de transmision empesamos a ingresar datos de los transformadores. Al igual que en los anteriores elementos damos doble clic al elemento para ingresar

De allí seleccionamos Type- New Project Type donde podemos especificar valores de potencia aparente, voltaje nominal, factor de potencia y tipo de conexión. Posterior damos clic en Load Flow para ingresar datos en p.u. en la que podemos ingresar valores de reactancias de eje directo y de cuadratura. En este punto de debe tener en cuenta el incluir un voltaje de referencia en p.u. Al culminar de ingresar los valores podemos Correr el flujo de potencia. Mediante este simulador se pueden crear escenarios de operación y variaciones. Para la creación de estas aplicaciones nos dirigimos a Data Manager Seleccionamos el proyecto y creamos un studycase Con esto podemos de cierta emplear el archivo ya creado para diferentes casos de estudio. Para emplear en cambio variaciones nos dirigimos a Data Manager - Network Data grid con el fin de crear variaciones.

Datos: 5 Barras los pasos para realizar este sistema de potencia son similares al del sistema realizado con 4 barras. Generador: 13.8KV, 100MVA, 0. Xd=1. Xq=0. Transformadores: 13.8KV/230KV, 250MVA X=3% YN Transformadores: 230KV /13.8KV, 250MVA X=3% Yyo Línea de transmisión L=130 km. R=0.055 X=0.048 B=3.5uS/Km 1 línea de transmisión se incrementó. Carga 0.95, 25 MVA Se incrementó 2 cargas teniendo en cuenta el voltaje de la barra Conclusiones  El simulador POWERFACTORY es una gran herramienta para simulacion de sistemas electricos de potencias, ya que posee varias herramientas y varios elementos que se encuantran en el sistema de potencia, ademas que permmite variar varios parametros de los mismos.  Al armar el modelo de un sistema de potencia es aconcejable seguir un orden especifico, ya que permite que se cometan menos errores, de igual manera se debe tomar en cuanta el ingreasar los parametros en orden mas cuando se trate de un transformador, se debe conectar primero en la barra de alto y luego en la barra de bajo.  Este simulador tiene aplicaciones bastante inportantes, ya que permite realizar casos de estudio y variaciones, mediente estas herramientas podemos analizar el estado de un sistema de potencia cuando se encuentre en diferentes condiciones. Referencias. Pagina web: https:// translate.googleusercontent.com/ translate_c? depth=1&hl=es&prev=search&rurl= translate.google.com&sl=en&u=http ://community.interpss.org/Home/ grid- computing&usg=ALkJrhiu9N3YpS 68LE_tR52ccOKH_8vHOg Estudio de flujo de carga en sistemas de distribución sobre una plataforma en software abierto: Disponible en :http://159.90.80.55/tesis/ .pdf Tutorial Digsilent POWERFACTORY:
