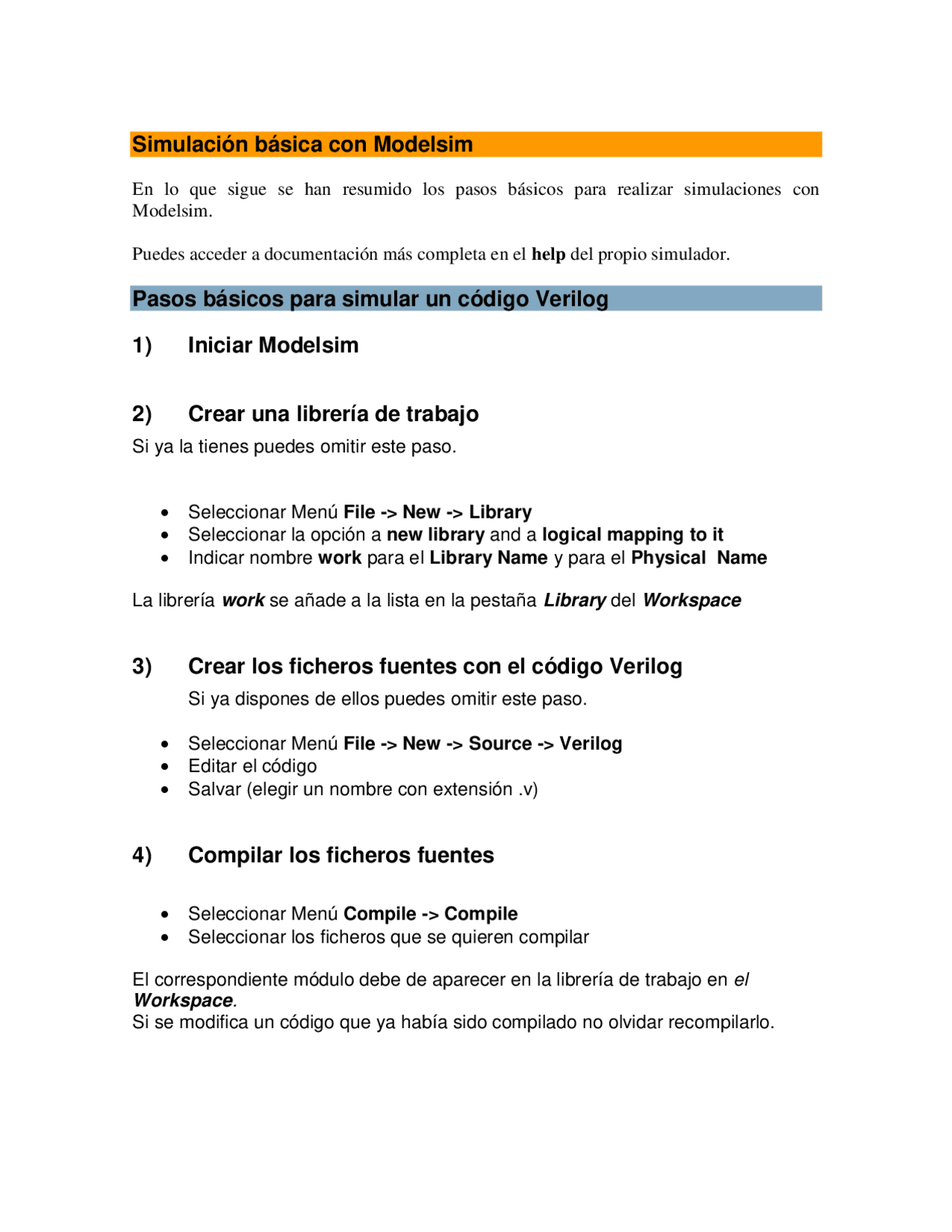

Simulación básica con Modelsim
En lo que sigue se han resumido los pasos básicos para realizar simulaciones con Modelsim.
Puedes acceder a documentación más completa en el help del propio simulador.
Pasos básicos para simular un código Verilog
1) Iniciar Modelsim
2) Crear una librería de trabajo
Si ya la tienes puedes omitir este paso.
Seleccionar Menú File -> New -> Library Seleccionar la opción a new library and a logical mapping to it Indicar nombre work para el Library Name y para el Physical Name
La librería work se añade a la lista en la pestaña Library del Workspace
3) Crear los ficheros fuentes con el código Verilog
Si ya dispones de ellos puedes omitir este paso.
Seleccionar Menú File -> New -> Source -> Verilog Editar el código Salvar (elegir un nombre con extensión .v)
4) Compilar los ficheros fuentes
Seleccionar Menú Compile -> Compile Seleccionar los ficheros que se quieren compilar
El correspondiente módulo debe de aparecer en la librería de trabajo en el Workspace. Si se modifica un código que ya había sido compilado no olvidar recompilarlo.
5) Iniciar la simulación
Picar dos veces el módulo que se quiere simular
Aparecen nuevas pestañas en el Workspace y se selecciona automáticamente la pestaña Sim.
6) Elegir las señales que se van a visualizar
Con el modulo seleccionado en la pestaña Sim del Workspace seleccionar Menú Add -> Wave -> Selected instante
El visualizador de formas de onda se abre.
7) Simular
Seleccionar el tiempo que se quiere simular en la parte central de la barra superior y pulsar el icono inmediatamente a la derecha. Se puede simular más tiempo picando de nuevo dicho icono.
Pasos básicos para trabajar con proyectos
Trabajar con proyectos es cómodo porque todas las fuentes añadidas se muestran en la vista Project del Workspace. Esto permite, entre otras cosas, manejarlos y editarlos con comodidad.
1) Iniciar Modelsim
2) Crear un proyecto Nuevo
Seleccionar Menú File -> New -> Project Indicar nombre para el proyecto, localización y work para Default Library name
Se crea la pestaña Project en el Workspace Se abre una ventana que permite añadir ítems al proyecto. Puede, por ejemplo, añadirse los ficheros fuentes si ya se tienen ó crearlos nuevos
Siguiendo los pasos indicados obtendríamos las siguientes formas de onda:
Ejemplo 2
Simulando con Modelsim el siguiente código:
`timescale 1ns/10ps module ejemplo2(in1, in2, sal); input in1, in2; output sal; assign sal = in1 & in2; endmodule
en el visualizador de formas de onda obtengo, independientemente del tiempo que deje correr la simulación, HiZ (alta impedancia, línea azul en la configuración por defecto) para in 1 e in 2 y desconocido (línea roja en la configuración por defecto) para sal.
En este caso necesito un testbench en él que instanciar el módulo anterior y asignar valores a in 1 e in 2 (estímulos para la simulación). Por ejemplo:
`timescale 1ns/10ps module testbenchejemplo2();
reg in1, in2; // no es obligatorio que use los mismos nombres que en la descripción // del module ejemplo
ejemplo2 dut (in1, in2, sal); // se instancia
initial // aplico las cuatro combinaciones de entrada. Una cada 10ns begin in1 = 0; in2 = 0; #10 in1 = 1; #10 in2 = 1; #10 in1 = 0; end endmodule
La simulación del módulo testbenchejemplo2 (el módulo ejemplo2 también tiene que estar compilado en la librería de trabajo) proporciona el siguiente resultado
