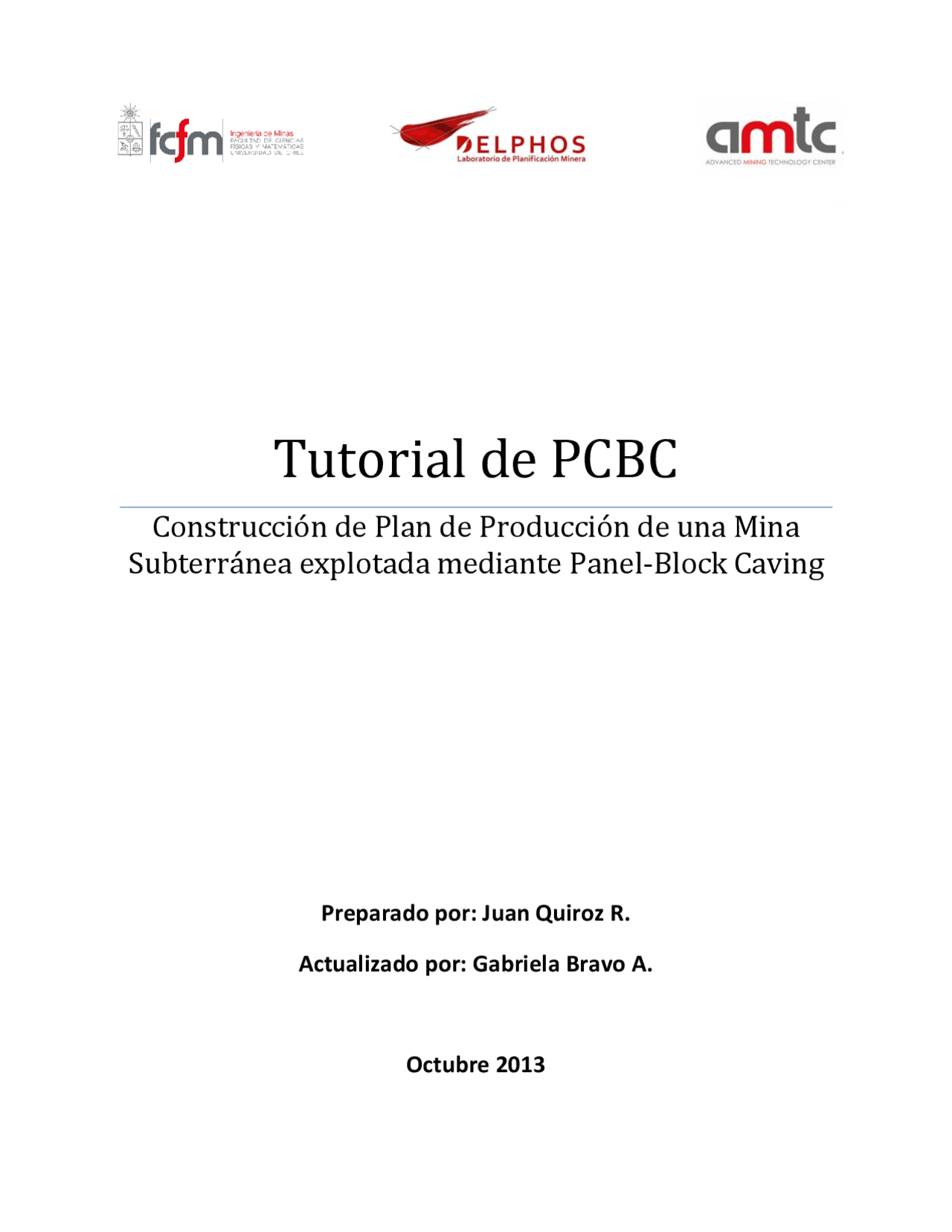

Tutorial de PCBC
Construcción de Plan de Producción de una Mina
Subterránea explotada mediante Panel-Block Caving
Preparado por: Juan Quiroz R.
Actualizado por: Gabriela Bravo A.
Octubre 2013
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Tutorial PCBC del software Gems, Apuntes de Computación aplicada
Tutorial PCBC del software Gems
Tipo: Apuntes
2019/2020
1 / 74
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
En oferta
Documentos relacionados
Vista previa parcial del texto
¡Descarga Tutorial PCBC del software Gems y más Apuntes en PDF de Computación aplicada solo en Docsity!
Tutorial de PCBC
Construcción de Plan de Producción de una Mina
Subterránea explotada mediante Panel-Block Caving
Preparado por: Juan Quiroz R.
Actualizado por: Gabriela Bravo A.
Octubre 2013
Tabla de contenido
- Introducción
- Creación de Proyecto e Importación de Modelo de Bloque
- Generación de un nuevo proyecto..................................................................................................
- Creación de Espacio donde se Importará el Modelo de Bloques
- Importar de Modelo de Bloque.....................................................................................................
- Footprint Finder
- Configuración de FF2.....................................................................................................................
- Resultado FootPrint Finder
- Configuración de Parámetros de PCBC
- Creación de Layout
- Importación de puntos de extracción
- Configuración del Tipo de Rocas
- Generación de Columnas
- BHOD, Mejor Altura Económica Óptima
- Creación de Secuencia
- Creación Programa de Producción
Creación de Proyecto e Importación de
Modelo de Bloque
Generación de un nuevo proyecto
Pasos iniciales para la generación de un proyecto.
Se introduce el nombre del proyecto.
*No es necesario incluir una descripción.
Se presiona la opción Siguiente.
Creación de Espacio donde se Importará el Modelo de Bloques
Una vez creado el proyecto, se tiene que crear un proyecto de Modelo de Bloque, para lo cual se tiene que hacer click derecho en Block Model y luego click en Create Block Model Project.
Click en Siguiente.
Se pone el nombre del modelo (No necesariamente tiene que ser el mismo del proyecto).
Se tiene que seleccionar la opción Estándar y luego hacer click en Siguiente.
Importar de Modelo de Bloque
Una vez terminado lo anterior se hace click derecho en el icono Estándar y luego click en Import Model.
Marcar opción de coordenadas
Hacer click derecho en el encabezado y luego hacer click en Make Fiel Headers. Después de esto, verificar en la sección de abajo que las variables a importar coincidan con las del modelo. En este caso importa X, Y, Z, Densidad y CU.
Hacer click en Import. Luego, aparecen las estadísticas básicas del modelo (Min, Max y Promedio de las variables importadas).
Click en New Profile.
Se crea un nuevo perfil que se puede llamar CU.
Luego se hace click en Colour Profile.
Se crea un perfil de colores llamado CU.
Click en Apply.
T
Apply y luego OK hasta salir.
Para visualizar se hace click en Block Create From Block Model.
Click en CU, y se elige el intervalo de valores que queremos que muestre
Se recomienda no partir desde 0, y sí de 0.00001, ya que de esta forma eliminamos todos los bloques que tienen ley 0 (que son hartos) y nos permite ver nuestros bloques de interés) sobre el máximo poner un número grande, por ejemplo 123.
Click en New (esquina superior izquierda).
Se escoge la opción que se ve en la imagen.
Se hace click en Siguiente hasta el final.
Nuevamente se hace click en New, pero ahora se elige la opción en la imagen.
