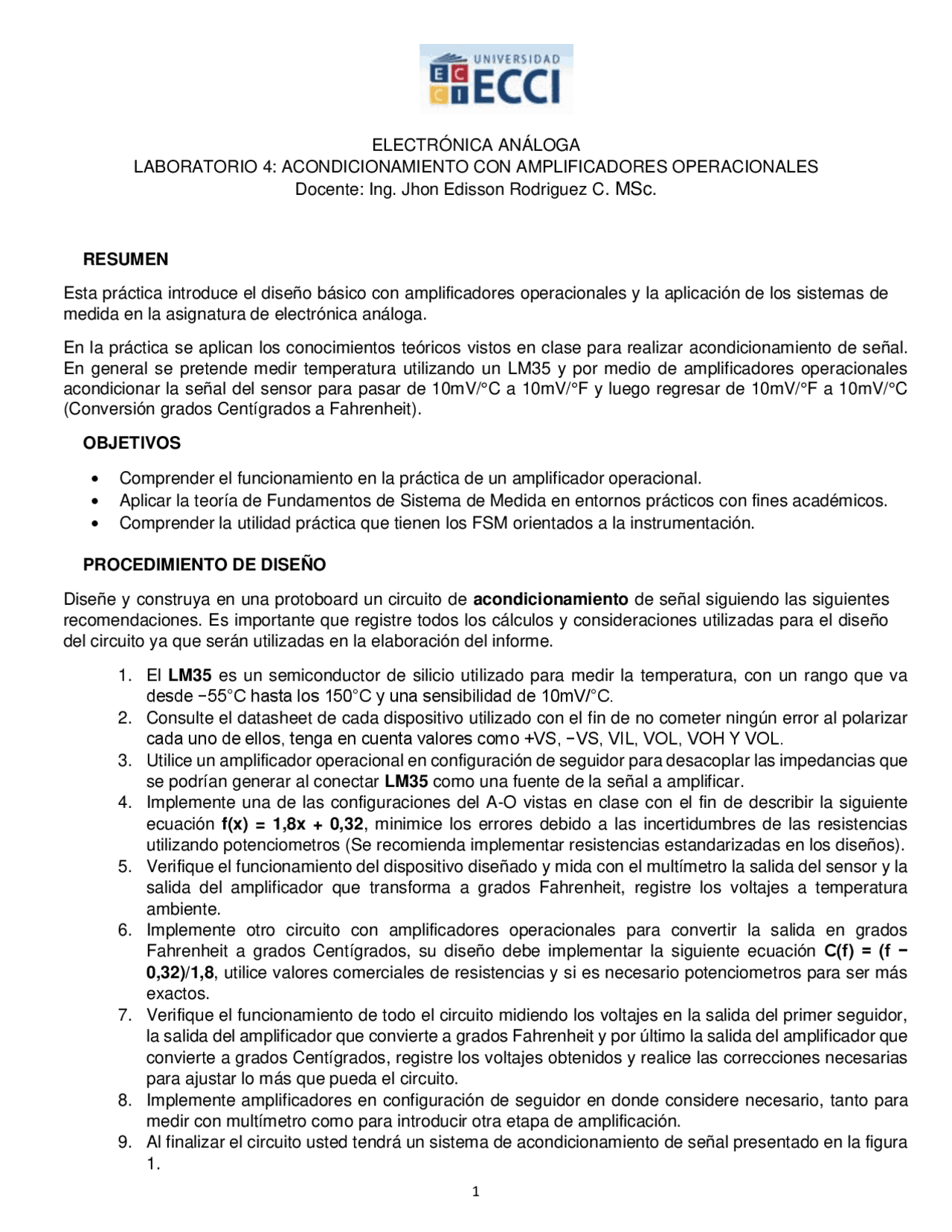

ELECTRÓNICA ANÁLOGA
LABORATORIO 4: ACONDICIONAMIENTO CON AMPLIFICADORES OPERACIONALES
Docente: Ing. Jhon Edisson Rodriguez C. MSc.
RESUMEN
Esta práctica introduce el diseño básico con amplificadores operacionales y la aplicación de los sistemas de
medida en la asignatura de electrónica análoga.
En la práctica se aplican los conocimientos teóricos vistos en clase para realizar acondicionamiento de señal.
En general se pretende medir temperatura utilizando un LM35 y por medio de amplificadores operacionales
acondicionar la señal del sensor para pasar de 10mV/°C a 10mV/°F y luego regresar de 10mV/°F a 10mV/°C
(Conversión grados Centígrados a Fahrenheit).
OBJETIVOS
• Comprender el funcionamiento en la práctica de un amplificador operacional.
• Aplicar la teoría de Fundamentos de Sistema de Medida en entornos prácticos con fines académicos.
• Comprender la utilidad práctica que tienen los FSM orientados a la instrumentación.
PROCEDIMIENTO DE DISEÑO
Diseñe y construya en una protoboard un circuito de acondicionamiento de señal siguiendo las siguientes
recomendaciones. Es importante que registre todos los cálculos y consideraciones utilizadas para el diseño
del circuito ya que serán utilizadas en la elaboración del informe.
1. El LM35 es un semiconductor de silicio utilizado para medir la temperatura, con un rango que va
desde −55°C hasta los 150°C y una sensibilidad de 10mV/°C.
2. Consulte el datasheet de cada dispositivo utilizado con el fin de no cometer ningún error al polarizar
cada uno de ellos, tenga en cuenta valores como +VS, −VS, VIL, VOL, VOH Y VOL.
3. Utilice un amplificador operacional en configuración de seguidor para desacoplar las impedancias que
se podrían generar al conectar LM35 como una fuente de la señal a amplificar.
4. Implemente una de las configuraciones del A-O vistas en clase con el fin de describir la siguiente
ecuación f(x) = 1,8x + 0,32, minimice los errores debido a las incertidumbres de las resistencias
utilizando potenciometros (Se recomienda implementar resistencias estandarizadas en los diseños).
5. Verifique el funcionamiento del dispositivo diseñado y mida con el multímetro la salida del sensor y la
salida del amplificador que transforma a grados Fahrenheit, registre los voltajes a temperatura
ambiente.
6. Implemente otro circuito con amplificadores operacionales para convertir la salida en grados
Fahrenheit a grados Centígrados, su diseño debe implementar la siguiente ecuación C(f) = (f −
0,32)/1,8, utilice valores comerciales de resistencias y si es necesario potenciometros para ser más
exactos.
7. Verifique el funcionamiento de todo el circuito midiendo los voltajes en la salida del primer seguidor,
la salida del amplificador que convierte a grados Fahrenheit y por último la salida del amplificador que
convierte a grados Centígrados, registre los voltajes obtenidos y realice las correcciones necesarias
para ajustar lo más que pueda el circuito.
8. Implemente amplificadores en configuración de seguidor en donde considere necesario, tanto para
medir con multímetro como para introducir otra etapa de amplificación.
9. Al finalizar el circuito usted tendrá un sistema de acondicionamiento de señal presentado en la figura
1.
