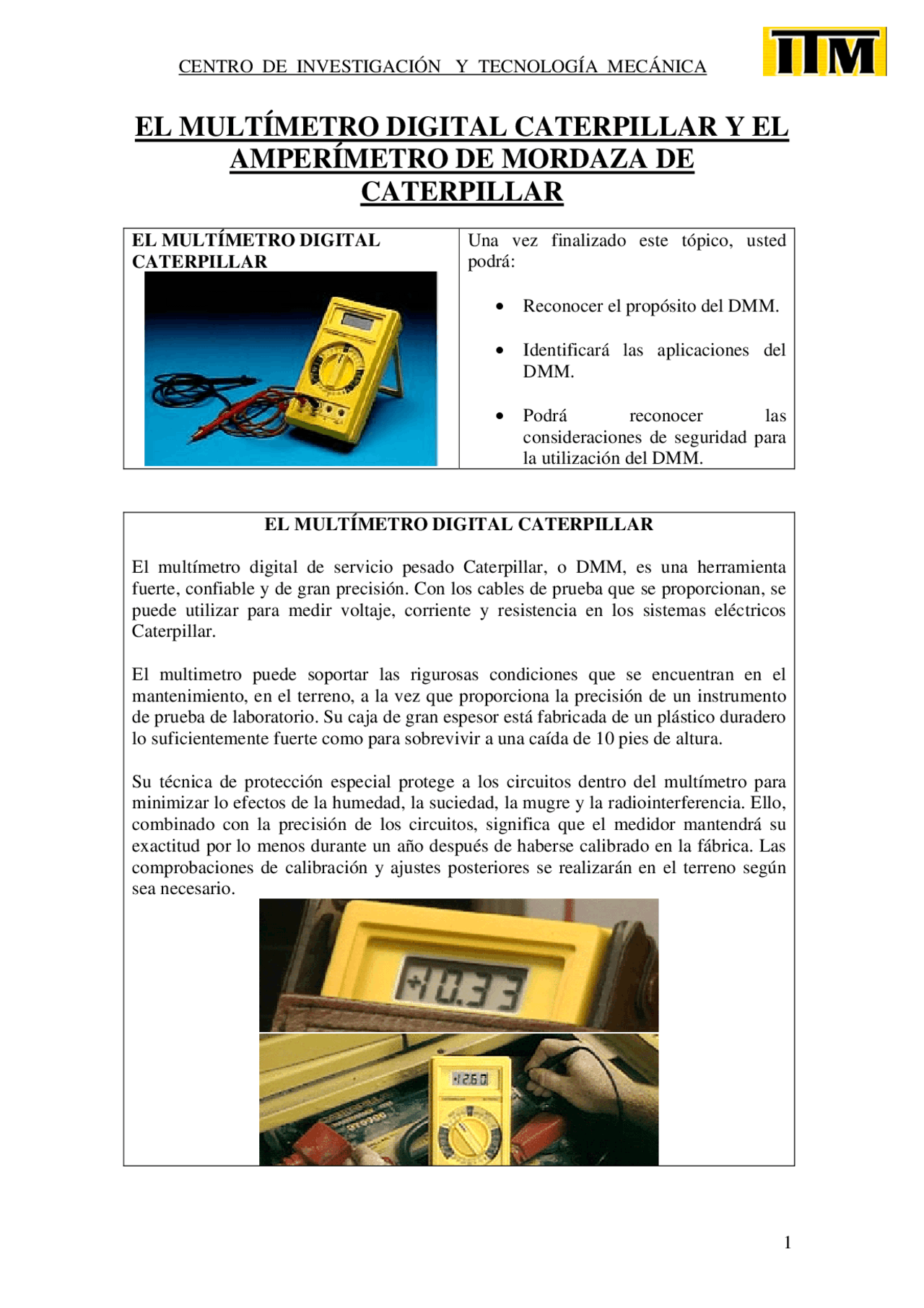

EL MULTÍMETRO DIGITAL CATERPILLAR Y EL
AMPERÍMETRO DE MORDAZA DE
CATERPILLAR
EL MULTÍMETRO DIGITAL
CATERPILLAR
Una vez finalizado este tópico, usted podrá:
- Reconocer el propósito del DMM.
- Identificará las aplicaciones del DMM.
- Podrá reconocer las consideraciones de seguridad para la utilización del DMM.
EL MULTÍMETRO DIGITAL CATERPILLAR
El multímetro digital de servicio pesado Caterpillar, o DMM, es una herramienta fuerte, confiable y de gran precisión. Con los cables de prueba que se proporcionan, se puede utilizar para medir voltaje, corriente y resistencia en los sistemas eléctricos Caterpillar.
El multimetro puede soportar las rigurosas condiciones que se encuentran en el mantenimiento, en el terreno, a la vez que proporciona la precisión de un instrumento de prueba de laboratorio. Su caja de gran espesor está fabricada de un plástico duradero lo suficientemente fuerte como para sobrevivir a una caída de 10 pies de altura.
Su técnica de protección especial protege a los circuitos dentro del multímetro para minimizar lo efectos de la humedad, la suciedad, la mugre y la radiointerferencia. Ello, combinado con la precisión de los circuitos, significa que el medidor mantendrá su exactitud por lo menos durante un año después de haberse calibrado en la fábrica. Las comprobaciones de calibración y ajustes posteriores se realizarán en el terreno según sea necesario.
EL MULTIMETRO DIGITAL
CATERPILLAR
El DMM no solamente es preciso, sino que también es muy eficiente en el consumo de energía. Una batería común de 9 voltios proporciona hasta 2000 horas de funcionamiento ininterrumpido. Tanto la batería como los fusibles que protegen al medidor de los excesos de corriente pueden reemplazarse en el terreno.
El multímetro digital Caterpillar El multímetro proporciona todas las funciones necesarias para la localización de averías tanto en los sistemas eléctricos básicos como en los electrónicos. Puede medir voltaje, corriente y resistencia en los circuitos, así como también en los componentes individuales. El multímetro posee 4 características principales:
- Un indicador digital utilizado para mostrar las lecturas de las mediciones.
- Un interruptor rotatorio, llamado interruptor de gama selector de funciones, utilizado para seleccionar el modo de funcionamiento.
- Dos cables de prueba.
- Una banda de conectores para los cables de prueba.
Símbolos de ¡Advertencia!
Otra característica del DMM es que utiliza símbolos de advertencia triangulares en la cubierta. Estos símbolos de advertencia proporcionan importantes recordatorios de seguridad acerca del voltaje y la corriente máxima que puede medirse con seguridad. Siempre que utilice el DMM observe estas advertencias.
Estos símbolos de advertencia aparecen también en varios lugares en la Instrucción Especial Caterpillar para el multímetro digital de servicio pesado 6V7070. La información de seguridad importante aparece marcada con esos símbolos. Lea esta información antes de utilizar el DMM.
Indicador digital
Una OL (sobrecarga) en el indicador significa que el valor medido es mayor que lo que el indicador puede señalar. Cuando vea este símbolo, cambie el ajuste de gama más alto siguiente e inténtelo de nuevo.
Esto se cumple independientemente de la función de medición que haya seleccionado.
Interruptor de gama selector de funciones
Al interruptor rotatorio del DMM se le llama interruptor de gama selector de funciones. Para utilizar el DMM se hace girar este interruptor para seleccionar la medición que usted desea realizar: voltaje, corriente, o resistencia. Cada una de estas está dividida en gamas para realizar mediciones a diferentes niveles con la mayor exactitud posible. Seleccione siempre una gama mayor que la lectura que espera obtener. Las mediciones exactas con el DMM dependen de que se seleccione la posición correcta en el interruptor de gama selector de funciones.
Interruptor de gama selector de funciones El DMM realiza 5 funciones principales de medición:
- Voltaje de CC (DCV)
- Voltaje de CA (ACV)
- Amperaje de CC (DCA)
- Amperaje de CA(ACA)
- Resistencia (marcado por la letra griega omega en el interruptor)
Interruptor de gama selector de funciones-voltios de CC
La función de voltios de CC tiene 5 gamas:
Voltios de CC
La gama de 1500 voltios es la mayor y puede medir hasta 1500 voltios de CC.
Voltios de CC, continuación
La gama siguiente en tamaño es la de 200 voltios, y puede medir hasta 199,9 voltios.
Interruptor de gama selector de funciones-voltios CA
La función de voltios de CA posee 5 gamas.
Voltios CA
La gama de 1000 voltios es la mayor y puede medir hasta 1000 voltios de CA.
Voltios de CA, continuación
La gama siguiente en tamaño es la de 200 voltios, y puede medir hasta 199,9 voltios.
Voltios de CA, continuación
De la misma manera, la gama de 20 voltios puede medir hasta 19,99 voltios.
Voltios de CA, continuación
La gama de 2 voltios puede medir hasta 1,999 voltios.
Voltios de CA, continuación
La gama más baja esta marcada como 200m. El voltaje más alto que puede medir es de 199,9 milivoltios, o 199, milésimas de voltio.
Usted también puede considerar esta gama coma la de 0,2m, debido a que 200 milivoltios equivalen a dos décimas de un voltio.
Amperios de CC, continuación
La tercera selección del interruptor una de dos gamas, dependiendo de la posición del cable rojo de prueba.
Con el cable en el conector A, esta gama mide hasta cerca de 20 miliamperios (19,99).
Amperios de CC, continuación
Con el cable en el conector de 10A, esta gama mide hasta 10 amperios.
Amperios de CC, continuación
La cuarta gama, marcada 2m, mide corrientes hasta 1,999 miliamperios.
Amperios de CC, continuación
La gama más baja mide corriente hasta 0,1999 miliamperios, o cerca de 200 millonésimas de un amperio.
Observe que la señal para esta gama incluye el símbolo de micro que se utiliza para designar las millonésimas. Se lee como 200 microamperios.
Amperios de CA, continuación
La tercera selección del interruptor ofrece una de dos gamas, dependiendo de la posición del cable rojo de prueba.
Con el cable en el conector A, esta gama mide hasta cerca de 20 miliamperios (19,99).
Amperios CA, continuación
Con el cable en el conector de 10 A, esta gama mide hasta 10 amperios.
Amperios de CA, continuación
La cuarta gama, marcada 2m, mide corriente hasta 1,999 miliamperios.
Amperios de CA, continuación
La gama más bajas mide corrientes hasta 0,1999 miliamperios, o cerca de 200 millonésimas de un amperio.
Observe que la señal para esta gama incluye el símbolo micro que se utiliza para designar las millonésimas. Se lee como 200 microamperios.
Resistencia, continuación
La tercera gama mide hasta 199, millones de ohmios, o kiloohmios (kilo equivale a mil) y por lo tanto está marcada como 200K.
Resistencia, continuación
De la misma forma, la cuarta gama, marcado como 20K, mide hasta 19, kiloohmios (19.900).
Resistencia, continuación
La quinta gama está marcada 2K y puede medir hasta 1,999 kiloohmios (1,999ohmios).
Resistencia, continuación
La gama más baja, marcada con el número 200, mide desde 0,1 ohmio hasta 199, ohmios. Es probable que esta sea la gama que utilice con más frecuencia.
Posición final en el sector de resistencia
La posición a la extrema derecha en el sector de resistencia NO se utiliza para medir resistencia, sino se utiliza para medir la caída de voltaje a través de los diodos y los semiconductores.
Introducción 10: Cables de prueba El DMM posee dos cables de prueba, a los que a veces se les llama sondas de prueba. Los cables están identificados por colores.
- El cable rojo es el positivo y está ubicado normalmente cerca del positivo de la batería.
- El cable negro es el negativo y esta ubicado normalmente cerca del negativo de la batería.
Cuando los cables no se colocan de esta manera producirá un signo negativo delante de la lectura de voltaje o corriente que se esté indicando.
Mantenimiento del Multímetro Digital Una vez finalizado este segmento usted podrá:
- Distinguir el comprobador de batería y los procedimientos de reemplazo para el DMM.
- Podrá distinguir la inspección de fusibles y los procedimientos de reemplazo para el DMM.
- Reconocerá el procedimiento de comprobación por sonda para el DMM.
Mantenimiento del multímetro digital Por ser un instrumento de precisión resistente, el multímetro digital Caterpillar necesita muy poco mantenimiento en uso normal. Recibe energía de una batería de 9 voltios (1) y esta protegido por dos fusibles: un fusible de 10 amperios (2) y un fusible de 2 amperios (3), ambos con una clasificación de 660 voltios. Tanto la batería como el fusible pueden reemplazarse por el usuario.
Batería
Cuando la batería esta llegando al final de su vida útil, el punto decimal en el indicador parpadeará mientras el metro se encuentre conectado para indicar que la batería se debe reemplazar. Si el indicador está en blanco cuando se conecta el multímetro, es posible que la batería esté completamente descargada.
Para reemplazar la batería, desconecte primero el medidor y desmonte los cables de prueba. Extraiga entonces los cuatro tornillos pequeños que aseguran la parte posterior de la caja del medidor. Cuando se desmonta la parte posterior del medidor quedan al descubierto los circuitos y se tiene acceso a la batería y a los fusibles.
Para sacar la batería, debe extraer primero el fusible para la gama de corriente de 10 amperios. Desconecte entonces la batería y reemplácela con otra que este en buen estado.
Siempre debe extraer la batería antes de almacenar el multímetro por un largo periodo de tiempo a temperaturas por encima de los 120 grados Fahrenheit, aproximadamente 50 grados centígrados.
