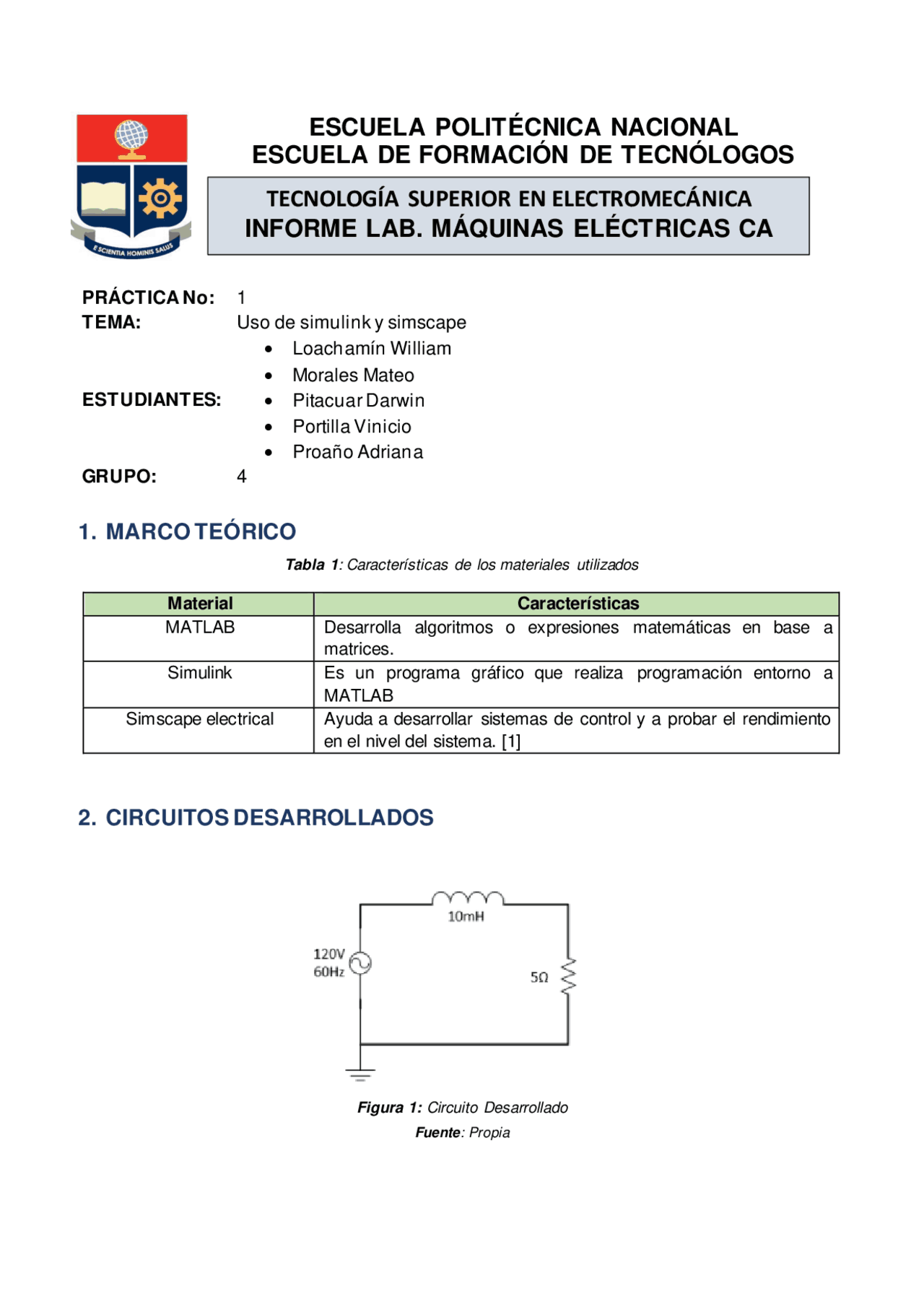

ESCUELA POLITÉCNICA NACIONAL
ESCUELA DE FORMACIÓN DE TECNÓLOGOS
PRÁCTICA No: 1
TEMA: Uso de simulink y simscape
ESTUDIANTES:
- Loachamín William
- Morales Mateo
- Pitacuar Darwin
- Portilla Vinicio
- Proaño Adriana
GRUPO: 4
1. MARCO TEÓRICO
Tabla 1 : Características de los materiales utilizados Material Características MATLAB Desarrolla algoritmos o expresiones matemáticas en base a matrices. Simulink Es un programa gráfico que realiza programación entorno a MATLAB Simscape electrical Ayuda a desarrollar sistemas de control y a probar el rendimiento en el nivel del sistema. [1]
2. CIRCUITOS DESARROLLADOS
Figura 1 : Circuito Desarrollado Fuente : Propia
TECNOLOGÍA SUPERIOR EN ELECTROMECÁNICA
INFORME LAB. MÁQUINAS ELÉCTRICAS CA
Figura 2 : Circuito desarrollado con bloques negros Fuente : Propia Figura 3 : Circuito desarrollado con bloques azules Fuente : Propia
3. ANÁLISIS DE RESULTADOS Tabla 2. Valores obtenidos en el circuito con bloques negros. Fuente : Propia Como se logra observar en los circuitos realizados los valores medidos por los instrumentos nos arrojan valores casi similares en los circuitos de cada bloque (negro/azul), esto puede ser por los decimales con los cuales trabaja cada bloque, entonces al comparar los valores el margen de error es mínimo. Valores medidos bloques negros Valores medidos bloques azules 𝑽𝑭 = 120 [V] 120 [V] 𝑽𝑳 = 72,24 [V] 72, 33 [V] 𝑽𝑹 = 95,82 [V] 95, 75 [V] 𝑰 = 19,16 [A] 19, 15 [V]
5. CONCLUSIONES Loachamín William En función del análisis se determina que al diseñar un módulo(circuito) con bloque fundamentales es necesario colocar el bloque powergui para que pueda correr la simulación, ya que dicho bloque es la interfaz de usuario en la que se puede obtener todos los datos del circuito. Es más rápido obtener datos mediante la interfaz de usuario (powergui), ya que para obtener los datos no es necesario colocar ningún display. A demás powergui dispone la opción para observar datos pico, rms y con sus respectivos ángulos de desfase Morales Mateo En conclusión, el powergui es una herramienta muy útil ya que nos permite tener todos los valores medidos sin necesidad de poner displays en todos los voltímetros o amperímetros aparte de que nos muestra todos los valores en una tabla. Se concluye que al trabajar en bloques azules tenemos que tener en cuenta que al visualizar los datos medidos con un display estos estén con un bloque RMS y hay que poner los diferentes elementos para conectar bloques negros y azules. Pitacuar Darwin Simulink es una aplicación de Matlab que a partir de bloques que se encuentran en la librería misma, permiten simular, modificar y cambiar componentes de un circuito con facilidad para su estudio o comprobación de datos teóricos. Al trabajar con bloques negros en simulink no es necesario colocar displays para visualizar los resultados, basta con dar clic doble click al powergui, donde los datos se pueden obtener en rms y con ángulos Portilla Vinicio Podemos concluir que el bloque powergui permite simular cualquier circuito donde estén implementados elementos o bloques de sistemas de energías especializados, permitiendo el almacenamiento de las variables dentro del menú de continúo permitiendo encontrar la solución de variables ya sea de voltaje o corriente, cabe destacar que si no usamos el bloque powergui y estamos usando un bloque de energías especiales este genera un error dentro de simulink. Podemos concluir que el bloque powergui posee herramientas que permiten ejecutar el análisis de resultados de simulación dentro del circuito implementado, además si usamos varios bloques powergui este puede comparar los resultados. Proaño Adriana Luego de la práctica realizada se concluye que el powergui nos brinda una gran ventaja al trabajar con bloques simulink, puesto que no es necesario de bloques display para obtener los valores que se desean medir, con tan solo conectar o activar powergui nos muestra los valores que deseamos obtener ya que están almacenados ahí.
Además, se concluye que al trabajar con bloques de color azul es necesario colocar bloques RMS a la salida de cada bloque de salida conectados al scope para más seguridad al momento de obtener los valores que se desean medir, para así evitar cualquier tipo de alteración en los datos.
6. RECOMENDACIONES Se recomienda que al utilizar el bloque de powergui en las diferentes resistencias, inductancias, fuentes los voltímetros y amperímetros utilizados tengan diferente nombre ya que en versiones actuales genera un problema si tienen el mismo nombre. Se recomienda que a la hora de ejecutar la simulación y realizar el análisis de resultados debemos de verificar la versión del programa ya que en base a ello en el bloque powergui ejecuta una solución de limitadas variables por ejemplo la versión 2021 a solo permite ejecutar 3 variables donde nosotros le cambiamos el nombre al bloque y las demás debemos dejarlas como nombra la librería para que así no marque errores Al implementar circuitos es necesario diferenciar si se usa bloques simulink electrical o bloques sinscape. Ya que cada librería usa su propia interfaz de simulación que son powergui y solver configuration respectivamente. Utilizar los bloques simulink electrical ayudan de manera grafica ya que evita tantos bloques para los resultados tanto como para la presentación, a diferencia d ellos bloques sinscape. Se recomienda conocer de manera optima el funcionamiento del sotfware simulink, que bloques contiene su librería y para que funciona cada uno de ellos, esto ayudará a optimizar el tiempo que se empleará a cada trabajo que se vaya a realizar en el programa. 7. EFERENCIAS [1] Simscape Electrical. (s. f.). MATLAB & Simulink. Recuperado 23 de noviembre de 2021, de https://la.mathworks.com/products/simscape-electrical.html [2] Why powergui is used in matlab simulink | powergui block uses | learn about powergui block in matlab. (2021, 20 mayo). YouTube. Recuperado 23 de noviembre de 2021, de https://www.youtube.com/watch?v=MCe9gbbtqDw
