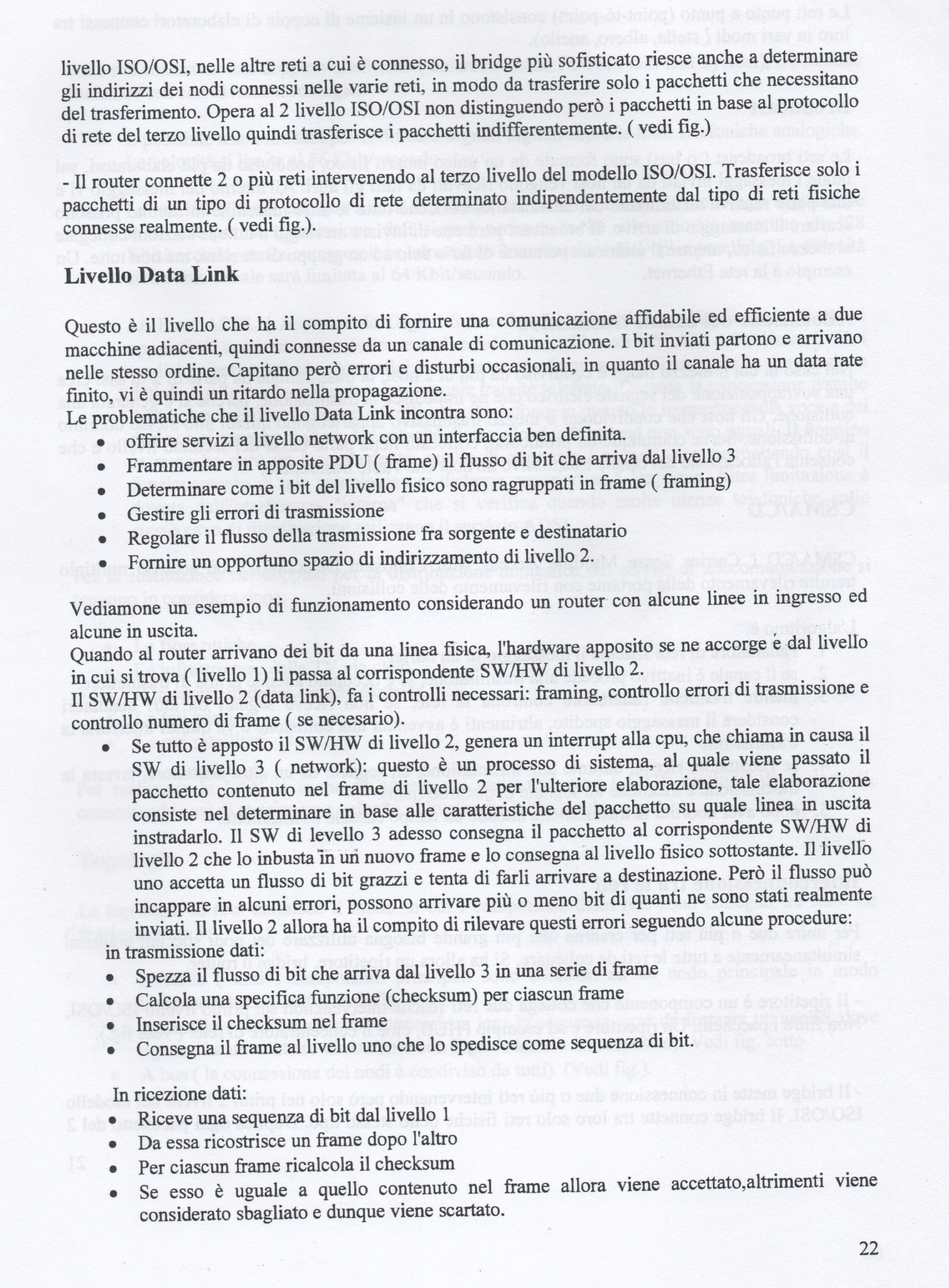

livello ISO/OSI, nelle altre reti a cui è connesso, il bridge più sofisticato riesce anche a determinare gli indirizzi dei nodi connessi nelle varie reti. in modo da trasferire solo i pacchetti che necessitano del trasferimento. Opera al 2 livello ISO/OSI non distinguendo però i pacchetti in base al protocollo di rete del terzo livello quindi trasferisce i pacchetti indifferentemente. ( vedi fig.) - Il router connette 2 o più reti intervenendo al terzo livello del modello ISO/OSI. Trasferisce solo 1 pacchetti di un tipo di protocollo di rete determinato indipendentemente dal tipo di reti fisiche connesse realmente. ( vedi fig.). Livello Data Link Questo è il livello che ha il compito di fornire una comunicazione affidabile ed efficiente a due macchine adiacenti, quindi connesse da un canale di comunicazione. I bit inviati partono e arrivano nelle stesso ordine. Capitano però errori e disturbi occasionali, in quanto il canale ha un data rate finito, vi è quindi un ritardo nella propagazione. Le problematiche che il livello Data Link incontra sono: e offrireservizia livello network con un interfaccia ben definita. Frammentare in apposite PDU ( frame) il flusso di bit che arriva dal livello 3 Determinare come i bit del livello fisico sono ragruppati in frame ( framing) Gestire gli errori di trasmissione Regolare il flusso della trasmissione fra sorgente e destinatario Fornire un opportuno spazio di indirizzamento di livello à Vediamone un esempio di funzionamento considerando un router con alcune linee in ingresso ed alcune in uscita. ! Quando al router arrivano dei bit da una linea fisica, l'hardware apposito se ne accorge e dal livello in cui si trova ( livello 1) li passa al corrispondente SW/HVW di livello 2. Il SW/HW di livello 2 (data link), fa i controlli necessari: framing, controllo errori di trasmissione e controllo numero di frame ( se necesario). e Se tutto è apposto il SW/HW di livello 2, genera un interrupt alla cpu, che chiama in causa il SW di livello 3 ( network): questo è un processo di sistema, al quale viene passato il pacchetto contenuto nel frame di livello 2 per l'ulteriore elaborazione, tale elaborazione consiste nel determinare in base alle caratteristiche del pacchetto su quale linea in uscita ‘nstradarlo. Il SW di levello 3 adesso consegna il pacchetto al corrispondente SW/HW di livello 2 che lo inbusta în uri nuovo frame e lo consegna al livello fisico sottostante. Il livello uno accetta un flusso di bit grazzi e tenta di farli arrivare a destinazione. Però il flusso può incappare in alcuni errori, possono arrivare più o meno bit di quanti ne sono stati realmente ‘nviati. Il livello 2 allora ha il compito di rilevare questi errori seguendo alcune procedure: in trasmissione dati: e Spezzail flusso di bit che arriva dal livello 3 in una serie di frame Calcola una specifica funzione (checksum) per ciascun frame Inserisce il checksum nel frame Consegna il frame al livello uno che lo spedisce come sequenza di bit. In ricezione dati: Riceve una sequenza di bit dal livello 1 Da essa ricostrisce un frame dopo l'altro Per ciascun frame ricalcola il checksum Se esso è uguale a quello contenuto nel frame allora viene accettato,altrimenti viene considerato sbagliato e dunque viene scartato. Za
