esercizi di idrostatica
Tipologia: Esercizi
2011/2012
1 / 8
Questa pagina non è visibile nell’anteprima
Non perderti parti importanti!
Documenti correlati
Anteprima parziale del testo
Scarica Esercizi di idrostatica e più Esercizi in PDF di Idraulica solo su Docsity!

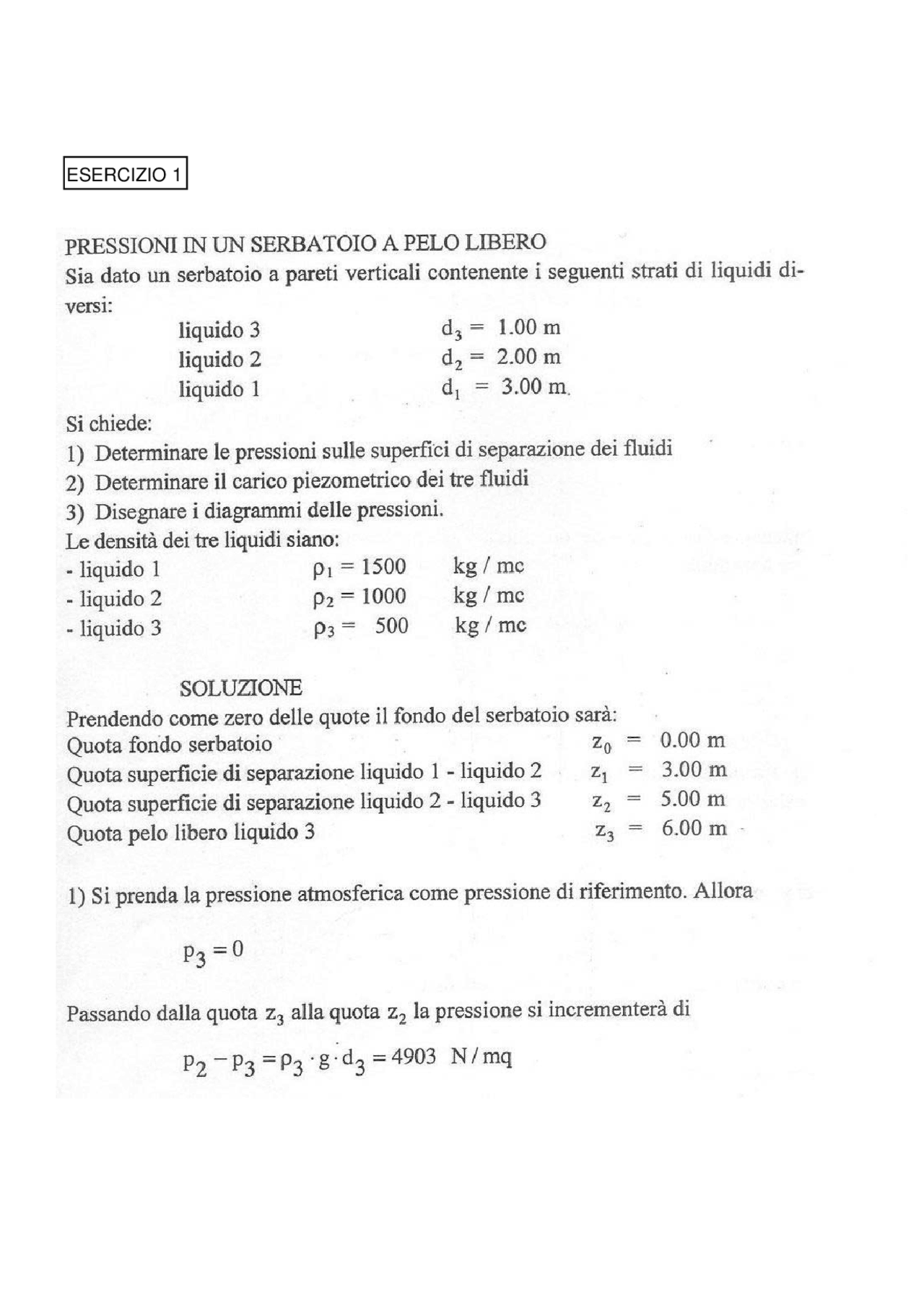

ESERCIZIO 1 PRESSIONI IN UN SERBATOIO A PELO LIBERO Sia dato un serbatoio a pareti verticali contenente i seguenti strati di liquidi di- versi: liquido 3 d,= 1.00m liquido 2 d,= 2.00m liquido 1 dj, = 3.00m. Si chiede: 1) Determinare le pressioni sulle superfici di separazione dei fluidi 2) Determinare il carico piezometrico dei tre fluidi 3) Disegnare i diagrammi delle pressioni. Le densità dei tre liquidi siano: - liquido 1 pi = 1500 kg/ me - liquido 2 p2= 1000 kg / me - liquido 3 pa = 500 kg / me SOLUZIONE Prendendo come zero delle quote il fondo del serbatoio sarà: Quota fondo serbatoio zj = 0.00m Quota superficie di separazione liquido 1 - liquido 2 Zi; >:.13.00%1 Quota superficie di separazione liquido 2 - liquido 3 z, = 5.00m Quota pelo libero liquido 3 zz = 6.00m- 1) Si prenda la pressione atmosferica come pressione di riferimento. Allora Bg 0 Passando dalla quota z; alla quota z, la pressione si incrementerà di Py -P3=P3:8:d3 =4903 N/mq
