Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva

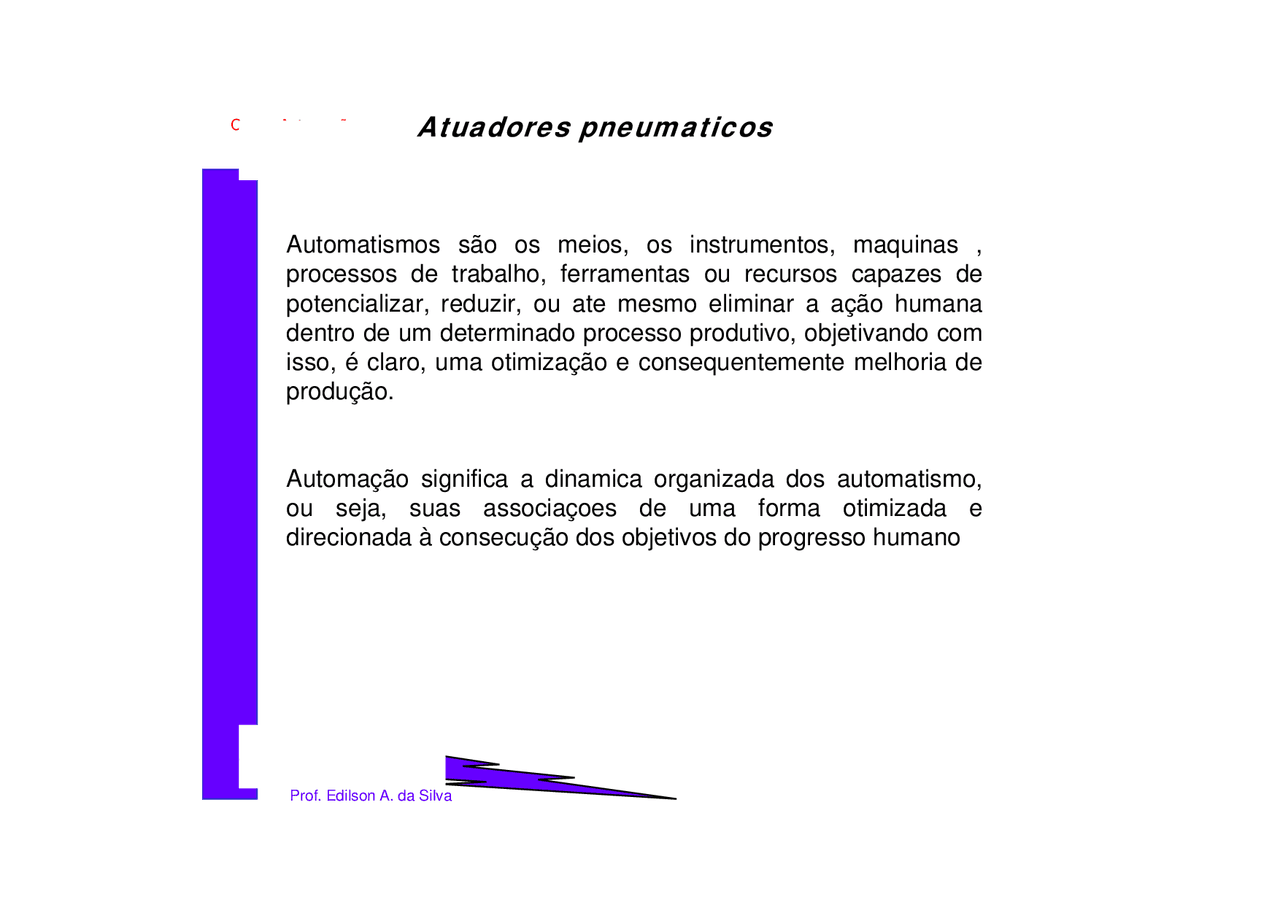

Atuadores pneumaticos
Automatismos
são
os^
meios,
os^
instrumentos,
maquinas
processos de trabalho, ferramentas ou recursos capazes depotencializar, reduzir, ou ate mesmo eliminar a ação humanadentro de um determinado processo produtivo, objetivando comisso, é claro, uma otimização e consequentemente melhoria deprodução.Automação significa a dinamica organizada dos automatismo,ou^
seja,
suas
associaçoes
de
uma
forma
otimizada
e
direcionada à consecução dos objetivos do progresso humano
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva
Curso: Automação econtrole^ Fluido
- É qualquer substancia capaz de escoar e assumir a forma do
recipiente que o contem.
Pneumatica
- Provem da raiz grega “Pneu ma”, Significa fôlego,
vento. Logo pneumática é conceituada como sendo a matéria quetrata dos movimentos e fenômenos dos gases. Eletropneumatica-
Ramo
da^
pneumática
que
utiliza
a^ energia
elétrica CC ou CA
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva
DesvantagensPreparação:
o ar comprimido requer uma boa preparação. Impureza eumidade devem ser evitadas, pois provocam desgastes.Compressibilidade:
não é possível
manter uniformes e constantes asvelocidades dos pistões mediante o arcomprimido. Escape de ar:
o escape de ar é ruidoso. Custos:
o ar comprimido é uma fonte de energia muito custosa. O custo de arcomprimido torna-se mais elevado se narede de distribuição e nosequipamentos houver vazamentosconsideráveis.
VantagensVolume:
o ar a ser comprimido encontra-se em quantidades ilimitadaspraticamente em todos os lugares.Transporte: facilmente transportável portubulações. Armazenagem:
o ar pode ser sempre armazenado ou transportado emreservatórios. Temperatura:
garantia de funcionamento seguro, apesar dasoscilações de temperatura. Segurança:
não existe o perigo de explosão ou incêndio. Limpeza:
o ar comprimido é limpo, não polui o ambiente.Construção: os elementos de trabalhosão de construção simples. Velocidade:
ao ar comprimido permite alcançar altas velocidades de trabalho. Regulagem:
as velocidades e forças dos elementos a ar comprimido sãoreguláveis sem escala. Segurança contra sobrecarga:
os
elementos e ferramentas a arcomprimido são carregáveis até aparada final e, portanto, seguros contrasobrecarga.
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva
PRODUÇÃO DO AR COMPRIMIDO Para a produção de ar comprimido são necessários compressores, os quaiscomprimem o ar para a pressão de trabalho desejada. Na maioria dosacionamentos e comandos pneumáticos se encontra, geralmente, uma estaçãocentral de distribuição de ar comprimido. Não é necessário calcular e planejar atransformação e transmissão da energia para cada consumidor individual. Ainstalação de compressão fornece o ar comprimido para os devidos lugaresatravés de uma rede tubular.Instalações móveis de produção são usadas, principalmente, na indústria demineração, ou para máquinas que freqüentemente mudam de local.Já ao projetar, devem ser consideradas a ampliação e aquisição de outrosnovosaparelhos pneumáticos. Por isso é necessário sobredimensionar a instalaçãoparaque mais tarde não venha se constatar que ela está sobrecarregada. Umaampliação posterior da instalação se torna geralmente muito cara.Muito importante é o grau de pureza do ar. Um ar limpo garante uma longa vidaútil da instalação. A utilização correta dos diversos tipos de compressorestambém deve ser considerado.
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva O conceito técnico define: •temperatura normal = 293 k (20ºC)•pressão normal = 0,980 bar•O conceito físico define:•temperatura normal = 273 (0º)•pressão normal = 1,013 bar•Conversões:•1kgf/cm2 = 14,223 psi• 1bar = 14,503 psi •1ATM = 14,7 psi•1 litro de ar = 1,29 g
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva
Curso: Automação econtrole^ COMPRESSORES^ São equipamentos necessários à produção de ar comprimido, os quaiscomprimem o ar para se obter a pressão de trabalho desejada.^ ClassificaçãoCompressores de deslocamento positivo:
baseiam-se fundamentalmente na
redução de volume. O ar é admitido em uma câmara isolada do meio exterior,onde seu volume é gradualmente diminuído, processando-se a compressão.Quando uma certa pressão é atingida, a válvula de descarga é aberta, ousimplesmente o ar é empurrado para o tubo de descarga durante a contínuadiminuição do volume da câmara de compressão; Compressores de deslocamento dinâmico:
a elevação da pressão é obtida por
meio da conversão de energia cinética em energia de pressão durante apassagem do ar através do compressor. O ar admitido é colocado em contatocom impulsores (rotor laminado) dotados de alta velocidade. Este ar é acelerado,atingindo velocidades elevadas e, conseqüentemente, os impulsores transmitemenergia cinética ao ar. Posteriormente, seu escoamento é retardado por meio dedifusores, resultando uma elevação na pressão.
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva
Exemplo de fluxograma
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva
Sistema de ar comprimido
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva
Compressor alternativo
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva
Compressor de fluxo axial
Sensores e atuadores_Atuadores Pneumaticos
Compressor de parafuso:
este compressor é dotado de uma carcaça onde giram
dois rotores helicoidais em sentidos opostos. Um dos rotores possui lóbulosconvexos e o outro uma depressão côncava, sendo denominados,respectivamente, rotor macho e rotor fêmea.Pode ser acionado por engrenagens isoladas dos rotores ou pelo rotor macho.Consome mais energia que o compressor alternativo. Registra uma pressão detrabalho de 3 kg/cm2 a 17 kg/cm2 e um volume de ar produzido de 18 m/min a 600m/min.
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva
Compressor alternativo
Compressor de simples efeito: este tipo de compressor leva este nome por tersomente uma câmara de compressão, ou seja, apenas a face superior do pistãoaspira e comprime o ar, pois a câmara formada pela face inferior está conectadaao cárter.
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva
Compressores Scroll
Sensores e atuadores_Atuadores Pneumaticos
Prof. Edilson A. da Silva
Compressores Scroll
