A U L A

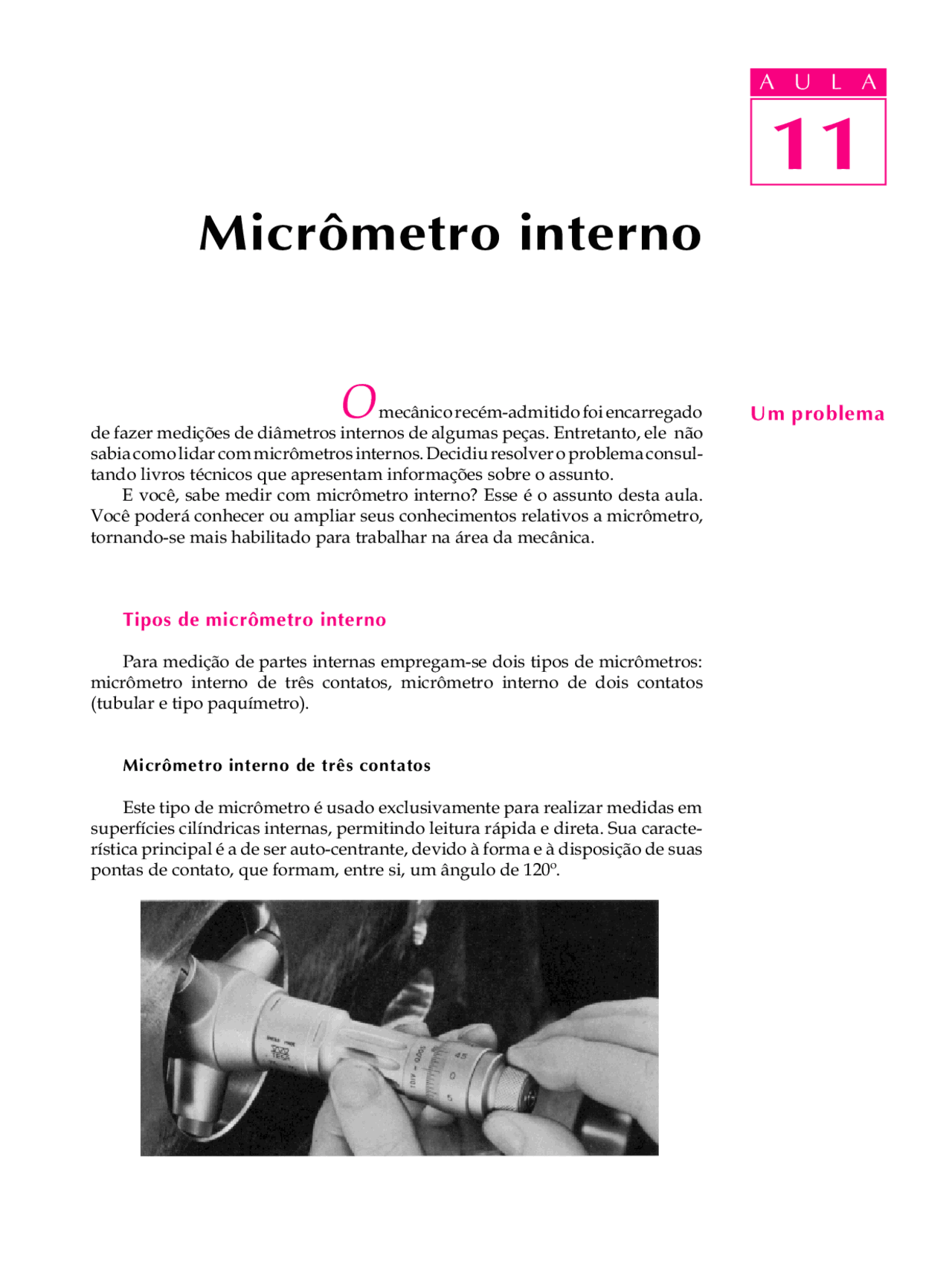

Omec‚nico recÈm-admitido foi encarregado
de fazer mediÁıes de di‚metros internos de algumas peÁas. Entretanto, ele n„o sabia como lidar com micrÙmetros internos. Decidiu resolver o problema consul- tando livros tÈcnicos que apresentam informaÁıes sobre o assunto. E vocÍ, sabe medir com micrÙmetro interno? Esse È o assunto desta aula. VocÍ poder· conhecer ou ampliar seus conhecimentos relativos a micrÙmetro, tornando-se mais habilitado para trabalhar na ·rea da mec‚nica.
Tipos de micrÙmetro interno
Para mediÁ„o de partes internas empregam-se dois tipos de micrÙmetros: micrÙmetro interno de trÍs contatos, micrÙmetro interno de dois contatos (tubular e tipo paquÌmetro).
MicrÙmetro interno de trÍs contatos
Este tipo de micrÙmetro È usado exclusivamente para realizar medidas em superfÌcies cilÌndricas internas, permitindo leitura r·pida e direta. Sua caracte- rÌstica principal È a de ser auto-centrante, devido ‡ forma e ‡ disposiÁ„o de suas pontas de contato, que formam, entre si, um ‚ngulo de 120∫.
MicrÙmetro interno
Um problema
A U L A
11
A U L A MicrÙmetro interno de trÍs contatos com pontas intercambi·veis
Esse micrÙmetro È apropriado para medir furos roscados, canais e furos sem saÌda, pois suas pontas de contato podem ser trocadas de acordo com a peÁa que ser· medida.
Para obter a resoluÁ„o, basta dividir o passo do fuso micromÈtrico pelo n˙mero de divisıes do tambor.
ResoluÁ„o =
passo do fuso micrometrico numero de divisoes do tambo~
Sua leitura È feita no sentido contr·rio ‡ do micrÙmetro externo.
A leitura em micrÙmetros internos de trÍs contatos È realizada da seguinte maneira:
· o tambor encobre a divis„o da bainha correspondente a 36,5 mm; · a esse valor deve-se somar aquele fornecido pelo tambor: 0,240 mm;
· o valor total da medida ser·, portanto: 36,740 mm.
PrecauÁ„o: devem-se respeitar, rigorosamente, os limites mÌnimo e m·ximo da capacidade de mediÁ„o, para evitar danos irrepar·veis ao instrumento.
È
0,005 mm
11
A U L A A leitura em micrÙmetro tubular e micrÙmetro tipo paquÌmetro È igual ‡ leitura em micrÙmetro externo.
ObservaÁ„o: A calibraÁ„o dos micrÙmetros internos tipo paquÌmetro e tubular È feita por meio de anÈis de referÍncia, dispositivos com blocos- padr„o ou com micrÙmetro externo. Os micrÙmetros internos de trÍs contatos s„o calibrados com anÈis de referÍncia.
FaÁa os exercÌcios de leitura a seguir e confira suas respostas com as do gabarito.
ExercÌcio 1 FaÁa a leitura e escreva a medida abaixo de cada figura.
a) Leitura: ............................. b) Leitura: ..................................
c) Leitura: ............................. d) Leitura: ..................................
e) Leitura: ............................. f) Leitura: ..................................
ExercÌcios
15
20
209 8
8 7 6
00 2 4 6 8 0
35
40
45
0
25
30
309 8
20
0
20
354 32 130
25
30
35 30
35
254 32
5
