INSTALAÇÕES ELÉTRICAS – Prof
a
. Viviane Lucy
manobra de
motores elétricos
que são os elementos finais de potência

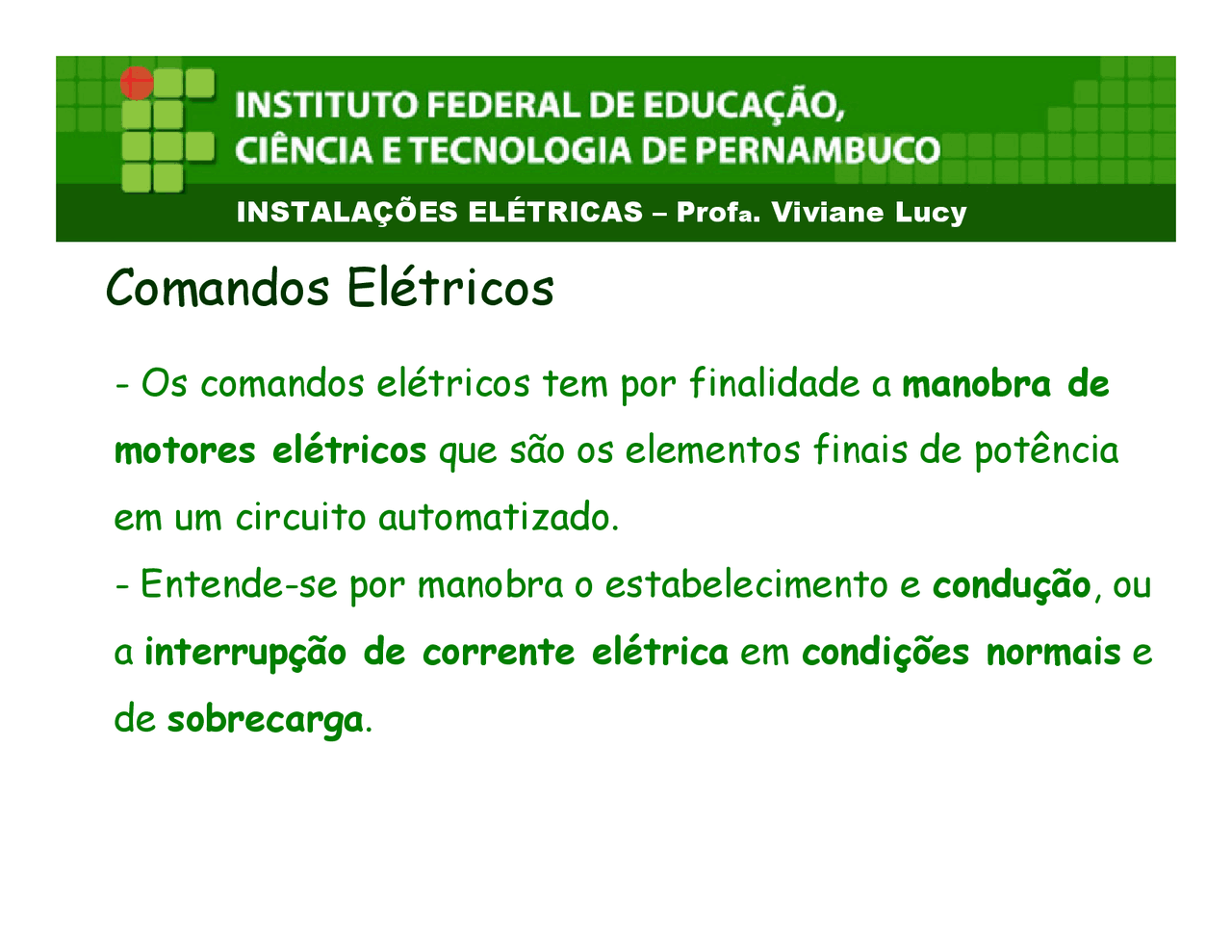

em um circuito automatizado.- Entende-se por manobra o estabelecimento e
condução
, ou
a
interrupção de corrente elétrica
em
condições normais
e
de
sobrecarga
INSTALAÇÕES ELÉTRICAS – Prof
a
. Viviane Lucy
objetivos
principais dos elementos em um
painel elétrico
são:- a) proteger o operador- b) propiciar uma lógica de comando
INSTALAÇÕES ELÉTRICAS – Prof
a
. Viviane Lucy
Proteção contra correntes de sobrecarga:
para proteger as
bobinas do enrolamento do motor.-
Dispositivos de manobra:
destinam-se a ligar e desligar o
motor de forma segura, ou seja, sem que haja o contato dooperador no circuito de potência, onde circula a maiorcorrente.
INSTALAÇÕES ELÉTRICAS – Prof
a
Sequência de acionamento de um motor:
INSTALAÇÕES ELÉTRICAS – Prof
a
-Desempenham a ação de desligar completamente umequipamento ou circuito de outros equipamentos oucircuitos garantindo as condições de segurança adequadas.
INSTALAÇÕES ELÉTRICAS – Prof
a
. Viviane Lucy
Chave sem retenção ou impulso -É um dispositivo que só permanece acionado mediante aplicaçãode
uma
força externa. Cessada a força,
o dispositivo volta à
situação anterior.- Pode
ter,
construtivamente,
contatos
normalmente
abertos
(NA) ou normalmente fechados (NF). Ex. Botoeiras tipo impulso
INSTALAÇÕES ELÉTRICAS – Prof
a
Chave de contatos múltiplos com ou sem retenção -São chaves com ou sem retenção de contatos múltiplos NA e NF.
INSTALAÇÕES ELÉTRICAS – Prof
a
Chave seletora -É um dispositivo que possui duas ou mais posições podendoselecionar uma ou várias funções em um determinado processo.Este tipo de chave apresenta um ponto de contato comum (C) emrelação aos demais contatos.
INSTALAÇÕES ELÉTRICAS – Prof
a
Relé -Aplicando-se uma tensão nos terminais da bobina do relé, surgena mesma uma corrente gerando um campo magnético que atrai aparte móvel do relé. Ao ser desenergizado a força magnética écessada e a parte móvel volta a posição inicial.
INSTALAÇÕES ELÉTRICAS – Prof
a
Relé -Uma das grandes vantagens do relé é a isolação entre osterminais da bobina e os contatos NA e NF, além da isolaçãoentre os conjuntos de contatos.-Permitem acionar cargas com tensões diferentes através de umúnico relé
.
INSTALAÇÕES ELÉTRICAS – Prof
a
Relé -Desenhe o diagrama elétrico que aciona/desaciona uma lâmpadade sinalização e um motor monofásico mediante a atuação dechaves impulso. Utilize relé alimentado com 24V e considere que omotor é alimentado com 220V e a lâmpada a 24V. Ignore (porenquanto) os dispositivos de proteção.
INSTALAÇÕES ELÉTRICAS – Prof
a
Contatores
INSTALAÇÕES ELÉTRICAS – Prof
a
Como já estudamos, os contatores apresentam: -
Contatos principais (para energização da carga)
Contatos auxiliares NA e NF com menor capacidade decorrente ( para auxílio no circuitos de comando e sinalização)
Cada um dos contatos será identificado de acordo com a norma IEC 947-4 (
International Electrotechnical
Commission
INSTALAÇÕES ELÉTRICAS – Prof
a
. Viviane Lucy
bobinas
são identificadas de forma alfanumérica com
e A2. -
Os
terminais
do
circuito
principal
são
identificados
por
números unitários e por um sistema alfanumérico
