Conceitos Básicos de Eletricidade
Tipologia: Notas de aula
1 / 24
Esta página não é visível na pré-visualização
Não perca as partes importantes!

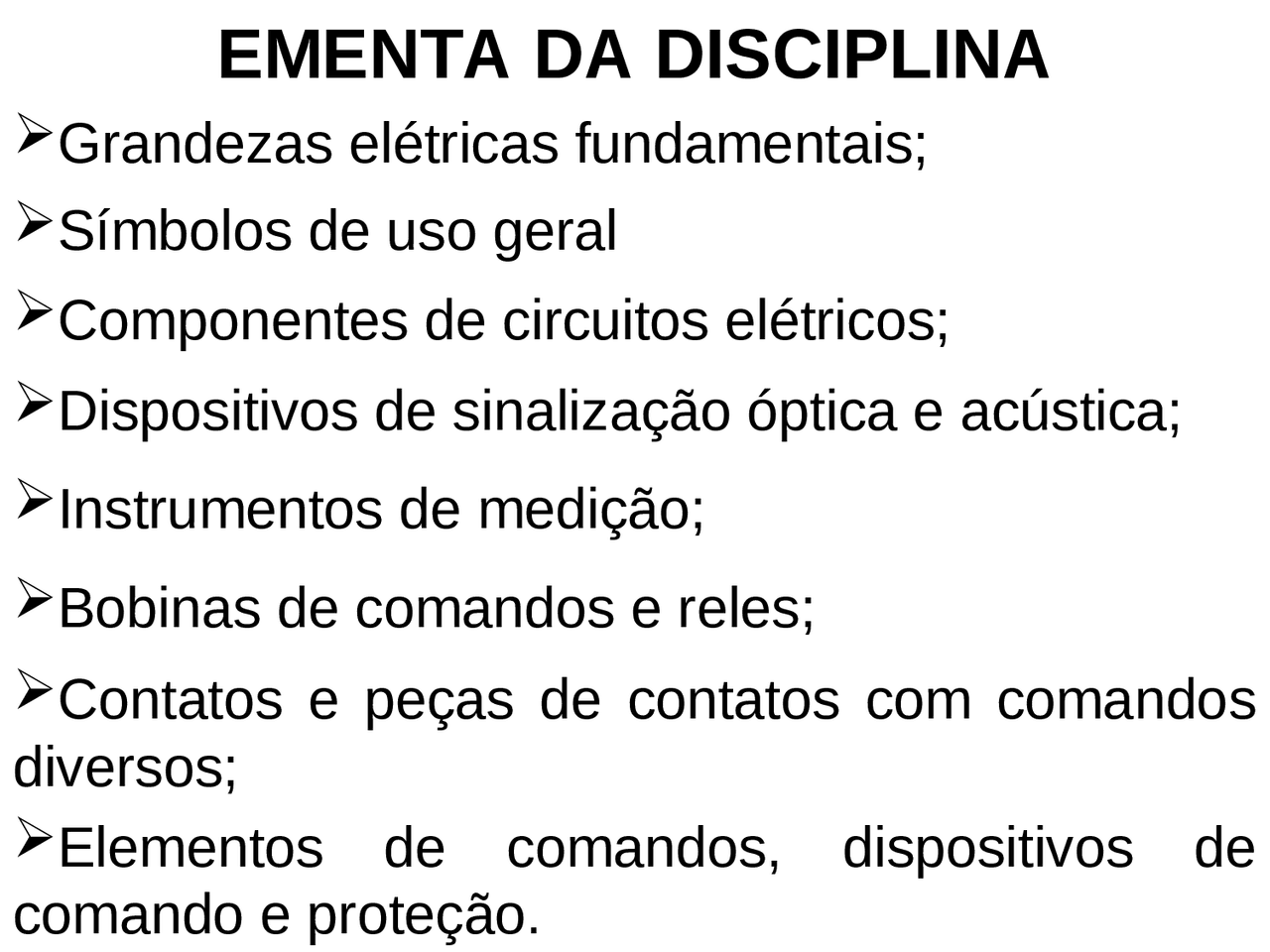

Grandezas elétricas fundamentais;
Símbolos de uso geral
Componentes de circuitos elétricos;
Dispositivos de sinalização óptica e acústica;
Instrumentos de medição;
Bobinas de comandos e reles;
Contatos e peças de contatos com comandos
diversos;
Elementos de comandos, dispositivos de
comando e proteção.
Quais as grandezas Fundamentais
da Eletricidade?
Corrente Elétrica;
Conceitos Básicos de Eletricidade
Tensão Elétrica;
Resistência Elétrica.
Veremos agora uma revisão de cada
uma das grandezas...
Potência Elétrica.
O deslocamento
ordenado de
elétrons só é
possível em...
...um circuito fechado
contendo: uma
FONTE, uma CARGA
e CONDUTORES
elétricos.
O instrumento usado para medir corrente elétrica
é o Amperímetro (A).
O que é Tensão Elétrica?
Tensão Elétrica, ddp ou Voltagem
É a diferença de potencial elétrico
entre dois pontos. Ou seja, uma força
que impulsiona os elétrons de forma
ordenada através de um circuito
elétrico.
Nem sempre é preciso ter corrente
para que haja tensão. Porém só
haverá corrente se houver tensão.
O instrumento usado para medir tensão elétrica
é o Voltímetro (V).
Onde podemos obtemos os valores
de tensão elétrica?
Sistema Monofásico (F+N) 127V
Sistema Monofásico (F+N) 220V
Sistema Bifásico (F+F+N) 127 / 220V
Sistema Trifásico (F+F+F+N) 127 / 220V
Observações:
Os valores de tensão em 220 / 380V, é devido a
constituição do Transformador.
O condutor Neutro só possível após o Transformador.
Sistema de Distribuição de Energia Elétrica
Primário: A.T
13.800 V (13.8KV)
Secundário: B.T
127 / 220V
Corpos maus condutores têm
resistência elevada. Chegando assim
impedir a passagem da corrente
elétrica. Chamados de Isolantes.
Borracha;
Mica;
Madeira.
Baquelite;
PVC;
Porcelana.
Corpos bons condutores têm menor
resistência. Chegando assim conduzir
a corrente elétrica. Chamados de
Condutores.
Cobre;
Alumínio;
Ferro.
Aço;
Ouro;
Prata.
A resistência elétrica é representada na Lei de
OHM pela letra “R”.
A unidade de medida de resistência elétrica é o
Ohm (Ω).
O que é Potência Elétrica?
Capacidade de produzir trabalho
Fazendo a analogia com duas pessoas as duas são
capazes de realizar trabalho.
200 kg 50 kg
Observemos o brilho das lâmpadas
100 W 60 W
220 V
A potência depende de outras grandezas
R - Resistência
E - Tensão
I - Corrente
Aplicando a tensão E na resistência R circula a
corrente I
Assim temos:
2
Nos apegaremos mais à
segunda
P = E x I Onde:
