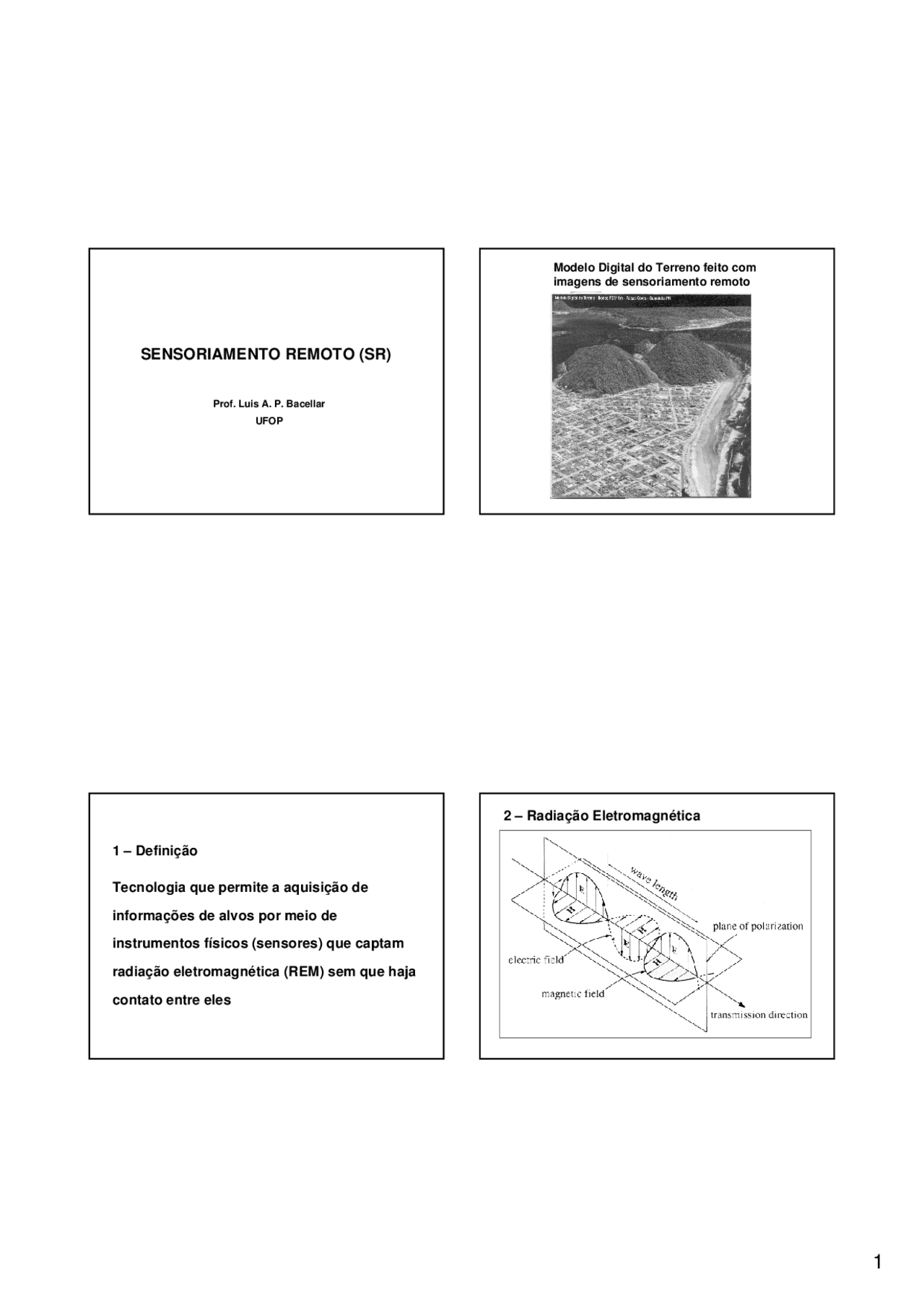

Prof. Luis A. P. Bacellar UFOP
Modelo Digital do Terreno feito com imagens de sensoriamento remoto
1 – Definição
Tecnologia que permite a aquisição de
informações de alvos por meio de
instrumentos físicos (sensores) que captam
radiação eletromagnética (REM) sem que haja
contato entre eles
2 – Radiação Eletromagnética
3 – Espectro Eletromagnético
Ondas de Rádio > 100 cm
Micro-ondas 0,1 a 100 cm Artificial^ Rugosidade
Termal 5,0 μμμμ m a 1mm Terra^ Temperatura
Reflectância Temperatura
Sol Corpos quentes
Médio 3,0 a 5,0 μμμμ m
de OndasCurtas 1,3 a 3,0 μμμμ m Sol Reflectância
Próximo 0,7 a 1,3 μμμμ m Sol^ Reflectância
Infra- vermelho
Visível 0,4 a 0,7 μμμμ m Sol^ Reflectância
Ultravioleta 0,003 a 0,4 μμμμ m
Raios X 0,03 a 3,0 Nm
Raios γγγγ < 0,03 Nm
Radiação λλλλ Fonte Propriedade
Lei de Stefan-Boltzmann: quanto mais quente o objeto maior sua produção de energia.
Lei de Wien - quanto mais quente o objeto, menor o comprimento de onda radiada.
300 K - Terra
6000 K - Sol 3000 K - Lâmpada
Pico de energia do Sol = 0,5 μμμμm
Pico de energia emitida pela Terra = 9,7 μμμμm
Perfect Specular Reflector (^) Specular ReflectorNear-Perfect
Perfect Diffuse ReflectorA Lambertian Surface
Specular Versus Diffuse Reflectance
d.
Incidence^ Angle of Angle ofExitance Angle ofIncidence Angle ofExitance
a. c. smooth water
Diffuse Reflector^ Near-Perfect^ b.
Tipos de Reflexão 5 – Interferências Atmosféricas da REM
Quando passa pela atmosfera terrestre, a radiação eletromagnética pode ser atenuada através de dois processos:
Absorção
Espalhamento
A absorção é causada principalmente pelos gases:
Ozônio - absorve radiação ultravioleta;
CO 2 - absorve REM da faixa entre 13 – 17, μμμμm (infra-vermelho termal)
Vapor d´água – absorve entre 5,5 and 7 (^) μμμμm e > 27 μμμμm (infra-vermelho termal).
Espalhamento Rayleigh – ocorre na atmosfera superior devido aos gases atmosféricos. Quanto menor o λλλλ da REM maior o espalhamento.
Espalhamento Mie – típico da atmosfera inferior (0-5 km), causados por poeiras, fumaças e polens.
Espalhamento Não Seletivo – ocorre na atmosfera inferior devido a partículas de maior dimensão, como o vapor d´água de neblina.
Tipos de Espalhamento:
Diameter
Rayleigh Scattering
Mie Scattering
Non-Selective Scattering
Gas molecule
Smoke, dust
λλ^ λλ
Water vapor Photon of electromagnetic energy modeled as a wave
a.
c.
b.
Espalhamento (“scattering”)
As cores podem ser formadas pela combinação das três cores primárias em diferentes proporções
As folhas refletem ainda mais no infra-vermelho proximal:
7 – Classificação dos Sensores 7.1 - Quanto ao meio de transporte - terrestres, aéreos ou espaciais
7.2 – Quanto ao tipo de detector:
a intensidade da REM emitida ou refletida e a
transforma em sinal eletrônico. Há radiômetros
não imageadores e radiômetros imageadores.
7.3 – Quanto ao princípio de funcionamento: sensores de quadro ( framing systems ): imagem adquirida num mesmo instante (ex. fotografia) sensores de varredura ( scanning systems ): imagem formada pela aquisição seqüencial de elementos de resolução do terreno (imagens de satélite).
Imagem de sensor de quadro
Imagem de sensor de varredura
pixel
Pixel (“picture element”): são as células da malha (“grid”) que formam a imagem. Cada pixel é localizado na imagem por um sistema de coordenadas.
