A U L A
A U L A
IntroduÁ„o

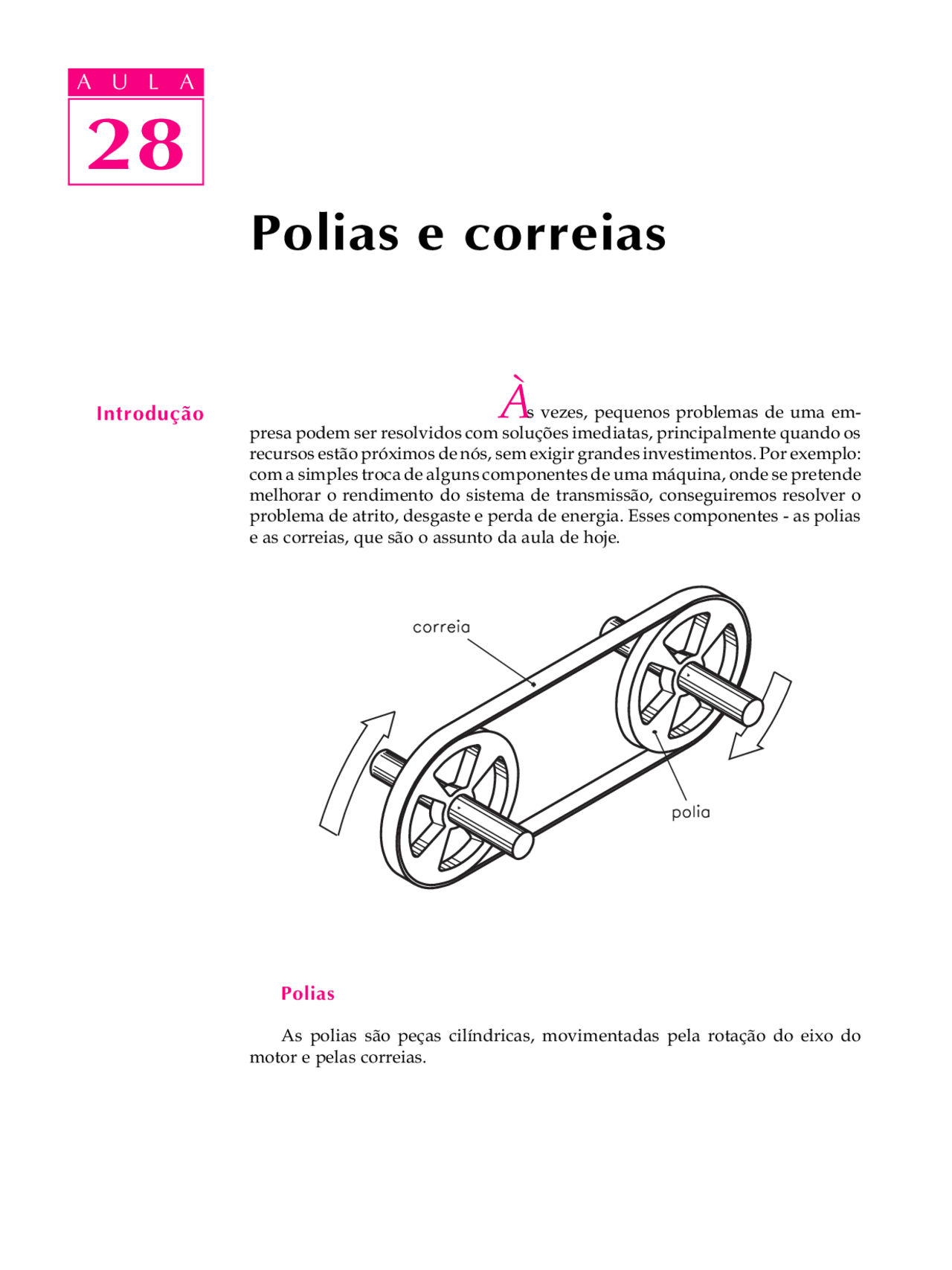

Polias e correias
¿s vezes, pequenos problemas de uma em-
presa podem ser resolvidos com soluÁıes imediatas, principalmente quando os recursos est„o prÛximos de nÛs, sem exigir grandes investimentos. Por exemplo: com a simples troca de alguns componentes de uma m·quina, onde se pretende melhorar o rendimento do sistema de transmiss„o, conseguiremos resolver o problema de atrito, desgaste e perda de energia. Esses componentes - as polias e as correias, que s„o o assunto da aula de hoje.
Polias
As polias s„o peÁas cilÌndricas, movimentadas pela rotaÁ„o do eixo do motor e pelas correias.
28
A U L A
Uma polia È constituÌda de uma coroa ou face, na qual se enrola a correia. A face È ligada a um cubo de roda mediante disco ou braÁos.
Tipos de polia
Os tipos de polia s„o determinados pela forma da superfÌcie na qual a correia se assenta. Elas podem ser planas ou trapezoidais. As polias planas podem apresentar dois formatos na sua superfÌcie de contato. Essa superfÌcie pode ser plana ou abaulada.
A polia plana conserva melhor as correias, e a polia com superfÌcie abaulada guia melhor as correias. As polias apresentam braÁos a partir de 200 mm de di‚metro. Abaixo desse valor, a coroa È ligada ao cubo por meio de discos.
A polia trapezoidal recebe esse nome porque a superfÌcie na qual a correia se assenta apresenta a forma de trapÈzio. As polias trapezoidais devem ser providas de canaletes (ou canais) e s„o dimensionadas de acordo com o perfil padr„o da correia a ser utilizada.
28
Essas dimensıes s„o obtidas a partir de consultas em tabelas. Vamos ver um A U L A exemplo que pode explicar como consultar tabela. Imaginemos que se vai executar um projeto de fabricaÁ„o de polia, cujo di‚metro È de 250 mm, perfil padr„o da correia C e ‚ngulo do canal de 34∫. Como determinar as demais dimensıes da polia? Com os dados conhecidos, consultamos a tabela e vamos encontrar essas dimensıes:
Perfil padr„o da correia: C Di‚metro externo da polia: 250 mm ¬ngulo do canal: 34∫ T: 15,25 mm
S: 25,5 mm W: 22,5 mm Y: 4 mm Z: 3 mm
H: 22 mm K: 9,5 mm U = R: 1,5 mm X: 8,25 mm
AlÈm das polias para correias planas e trapezoidais, existem as polias para cabos de aÁo, para correntes, polias (ou rodas) de atrito, polias para correias redondas e para correias dentadas. Algumas vezes, as palavras roda e polia s„o utilizadas como sinÙnimos.
No quadro da prÛxima p·gina, observe, com atenÁ„o, alguns exemplos de polias e, ao lado, a forma como s„o representadas em desenho tÈcnico.
28
A U L A
polia de aro plano
polia de aro abaulado
polia escalonada de aro plano
polia escalonada de aro abaulado
polia com guia
polia em "V" simples
polia em "V" múltipla
28
A U L A Outra correia utilizada È a correia dentada, para casos em que n„o se pode ter nenhum deslizamento, como no comando de v·lvulas do automÛvel.
Material das correias
Os materiais empregados para fabricaÁ„o das correias s„o couro; materiais fibrosos e sintÈticos (‡ base de algod„o, pÍlo de camelo, viscose, perlon e n·ilon) e material combinado (couro e sintÈticos).
Transmiss„o
Na transmiss„o por polias e correias, a polia que transmite movimento e forÁa È chamada polia motora ou condutora. A polia que recebe movimento e forÁa È a polia movida ou conduzida. A maneira como a correia È colocada determina o sentido de rotaÁ„o das polias. Assim, temos:
∑ sentido direto de rotaÁ„o - a correia fica reta e as polias tÍm o mesmo sentido de rotaÁ„o;
∑ sentido de rotaÁ„o inverso - a correia fica cruzada e o sentido de rotaÁ„o das polias inverte-se;
28
∑ transmiss„o de rotaÁ„o entre eixos n„o paralelos. A U L A
Para ajustar as correias nas polias, mantendo tens„o correta, utiliza-se o esticador de correia.
J· vimos que a forma da polia varia em funÁ„o do tipo de correia.
RelaÁ„o de transmiss„o
Na transmiss„o por polias e correias, para que o funcionamento seja perfeito, È necess·rio obedecer alguns limites em relaÁ„o ao di‚metro das polias e o n˙mero de voltas pela unidade de tempo. Para estabelecer esses limites precisa- mos estudar as relaÁıes de transmiss„o. Costumamos usar a letra i para representar a relaÁ„o de transmiss„o. Ela È a relaÁ„o entre o n˙mero de voltas das polias (n) numa unidade de tempo e os seus di‚metros.
A velocidade tangencial (V) È a mesma para as duas polias, e È calculada pela fÛrmula: V = p. D. n
28
ExercÌcio 4 A U L A As correias podem ser feitas de: a) ( ) metal, couro, cer‚mica; b) ( ) couro, borracha, madeira; c) ( ) borracha, couro, tecido; d) ( ) metal, couro, pl·stico.
ExercÌcio 5 A correia em ìVî ou trapezoidal inteiriÁa È fabricada na forma de: a) ( ) quadrado; b) ( ) trapÈzio; c) ( ) losango; d) ( ) prisma.
ExercÌcio 6 Analise o desenho e assinale com um X o perfil de correia adequado ‡ polia representada.
a) ( )
b) ( )
c) ( )
ExercÌcio 7 Analise as representaÁıes de polias. A seguir, escreva nos ( ) a letra que identifica corretamente cada uma.
a) polia com guia; b) polia de aÁo abaulado; c) polia em ìVî m˙ltipla; d) polia escalonada de aÁo plano; e) polia para correia redonda.
