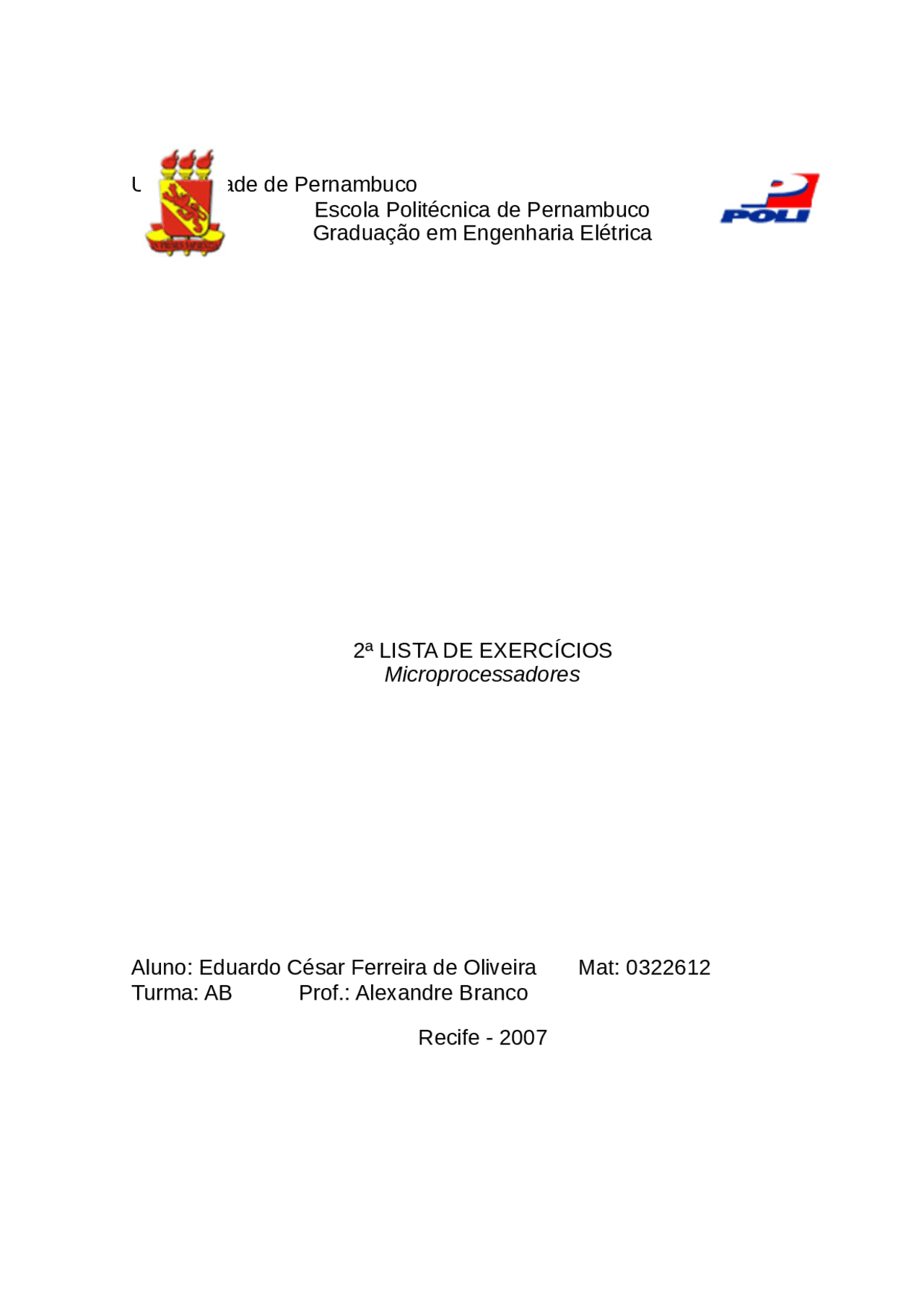

Universidade de Pernambuco
Escola Politécnica de Pernambuco
Graduação em Engenharia Elétrica
2ª LISTA DE EXERCÍCIOS
Microprocessadores
Aluno: Eduardo César Ferreira de Oliveira Mat: 0322612
Turma: AB Prof.: Alexandre Branco
Recife - 2007
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
2ª Lista de Exercício - Microprocessadores, Exercícios de Engenharia Elétrica
Exercícios sobre microprocessadores
Tipologia: Exercícios
2012
1 / 6
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe 2ª Lista de Exercício - Microprocessadores e outras Exercícios em PDF para Engenharia Elétrica, somente na Docsity!
Universidade de Pernambuco Escola Politécnica de Pernambuco Graduação em Engenharia Elétrica
2ª LISTA DE EXERCÍCIOS
Microprocessadores
Aluno: Eduardo César Ferreira de Oliveira Mat: 0322612 Turma: AB Prof.: Alexandre Branco
Recife - 2007
2ª LISTA DE EXERCÍCIOS
Livro: D. A. Patterson & J. L. Hennessy. Organização e Projeto de Computadores: A interface hardware/software. Ed. LTC. Rio de Janeiro. Questões: Cap. 2) 2.10, 2.11, 2.12, 2.15 e 2. Cap .4) 4.10, 4.11, 4.12, 4.13, 4.16, 4.17, 4.18, 4.20, 4.21, 4.23 e 4.31.
CAPÍTULO 2
M1 F 0E 8 Freq. Clock = 500MHZ CPIa=1, CPIb=2, CPIc=3 e CPId= M2 F 0E 8 Freq. Clock = 750MHZ CPIa=2, CPIb=2, CPIc=4 e CPId= Performance de pico F 0E 8 Maior taxa para executar as seqüências de instruções Maior Performance F 0E 8 Maior Freq. Clock e/ou menor CPI Instrução = 1 Como a instrução = 1 para M1 e M2, o MIPS é fator de performance.
Para M1 F 0E 8 Freq. Clock = 500MHz , Classe de Instrução A, CPI = 1 Para M2 F 0E 8 Freq. Clock = 750MHz , Classe de Instrução A e B, CPI = 2
Cada classe de instrução tem o mesmo número de instruções I
Freqclock = 1000MHz Programa P Ciclos MFP Ciclos MNFP Multiplicação PF 10% 6 2
Soma PF 15% 4 2
Divisão PF 5% 20 2
Instrução inteira 70% 2 2
CAPÍTULO 4
addu $t2, $zero, $t3 #copia $t3 para $t bgez $t3, fim #se $t3 0, termina e $t2 = $t sub $t2, $zero, $t3 #$t2 = - $t
Transformar os múltiplos de 6 de decimal para binário 6: 0000 0110 12: 0000 1100 18: 0001 0010 24: 0001 1000 30: 0001 1110 (Harry está errado, 4 1´s) 36: 0010 0100 42: 0010 1010 (David está errado, número ímpares de 1´s)
4.12) .data mask:.word 0xfffff83f # Máscara. O equivalente binário a este número é 1111 1111 1111 1111 1111 1000 0011 1111(2)
. text start: lw $t0, mask # Armazena em #$t0 o valor binário da máscara lw $s0, shifter # Armazena em #$s0 o código referente à instrução sll que está no label shifter. and $s0, $s0, $t0 # Executa o mascaramento da instrução, ou seja, limpa o conteúdo da informação de shamt andi $a2, $s2, 0x1f # Limpa o conteúdo do registrador $s2 a partir do sexto bit. sll $s2, $s2, 6 # Move 6 bits o conteúdo dos primeiros 5 bits de$s2 para ficar na mesma posição do shamt. or $s0, $s0, $s2 # Adiciona a $s0 a informação de shamt, copiando de $s sw $s0, shifter # Altera o valor da instrução localizada no label shifter shifter:sll $s0, $s1, 0 # Executa a instrução que foi modificada anteriormente Este trecho de código é um exemplo de alteração dinâmica de código. O algoritmo utiliza uma máscara para limpar o conteúdo da linha de
código referente ao label “shifter”, limpando a informação de quantos bits irá ser deslocado. Logo após, limpa a informação de $a desnecessária, deixando só os primeiros 5 bits. Rotaciona essa informação para encaixar perfeitamente com o código da instrução rll no campo shamt e após isso modifica a linha de código utilizando o “sw”. Essa prática não é aconselhada e até mesmo autorizada em algumas arquiteturas devido a complexidade de depuração de problemas, visto que o código passa a ser modificado dinamicamente. Se houver algum erro nessa manipulação pode ser danificada toda a estrutura do código.
4.13) O problema é que A_lower extenderá o sinal ao ser somado com $t0. A solução é ajustar A_upper adicionando 1 se o bit mais significativo de A_lower for 1.
4.16)
gcc(lw) = 21% Serão 15% de 21% das instruções lw no MIPS F 0 E 8 0,15 x 0,21 = 0,^ F 0 E 8 3,15%
4.17) addu $t2, $t3, $t sltu $t2, $t2, $t
4.18) Com overflow
addu $t3, $t5, $t sltu $t2, $t3, $t addu $t2, $t2, $t addu $t2, $t2, $t
Sem overflow
addu $t3, $t5, $t sltu $t2, $t3, $t add $t2, $t2, $t add $t2, $t2, $t
O nome dessa estrutura seria srop ( shift right one place ) – Deslocar para a direita apenas uma posção. Essa instrução trata os dois registradores como um único número de 4 bits, onde o $s1 seria a parte menos significativa e o $s0 a parte mais
