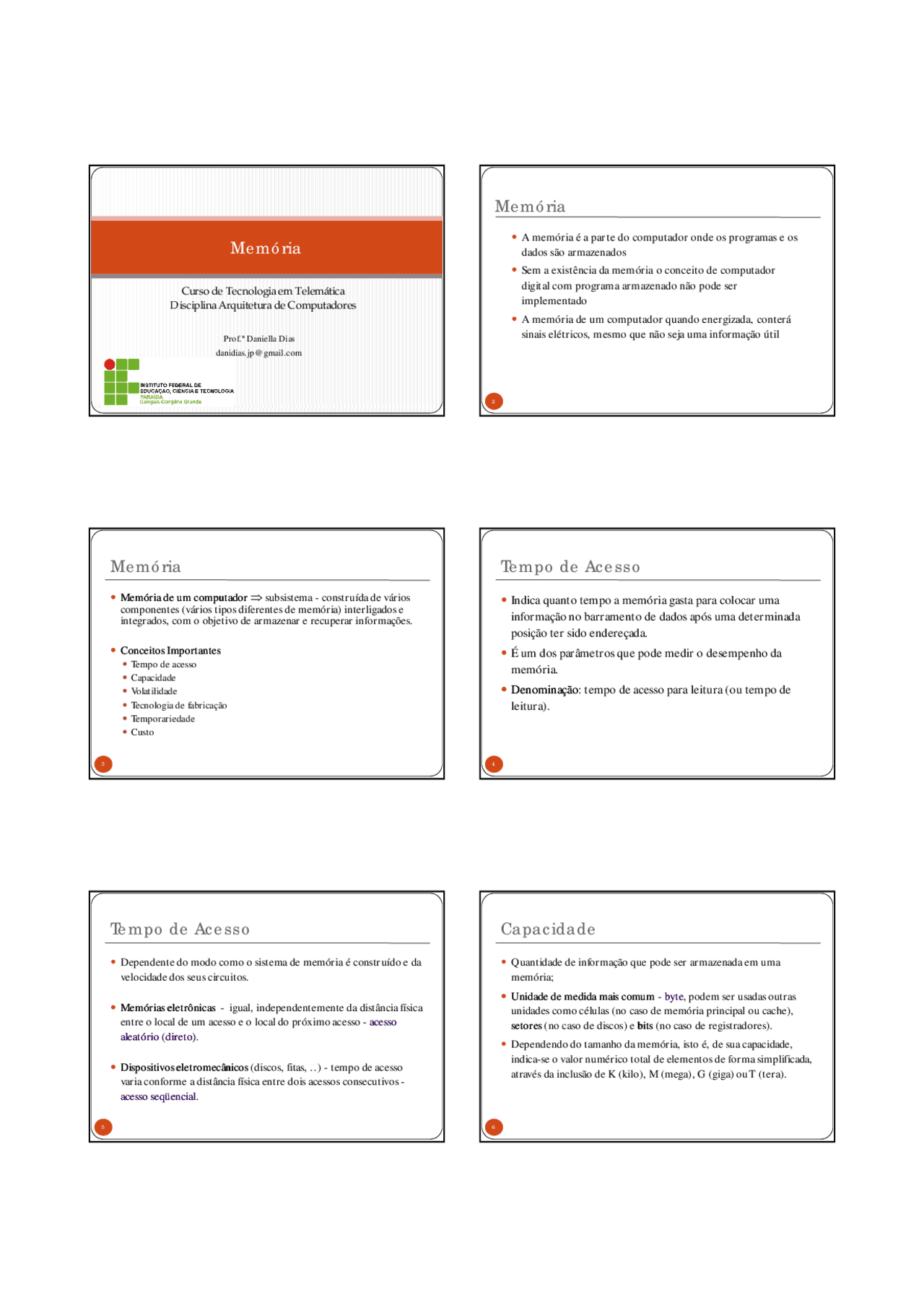

Curso de Tecnologia em Telemática
Disciplina Arquitetura de Computadores
Memória
Prof.ª Daniella Dias [email protected]
Memória
2
A memória é a parte do computador onde os programas e os
dados são armazenados
Sem a existência da memória o conceito de computador
digital com programa armazenado não pode ser
implementado
A memória de um computador quando energizada, conterá
sinais elétricos, mesmo que não seja uma informação útil
Memória
3
MemóriaMemória de umde um computadorcomputador subsistema - construída de vários
componentes (vários tipos diferentes de memória) interligados e
integrados, com o objetivo de armazenar e recuperar informações.
ConceitosConceitos ImportantesImportantes
Tempo de acesso Capacidade Volatilidade Tecnologia de fabricação Temporariedade Custo
Tempo de Acesso
4
Indica quanto tempo a memória gasta para colocar uma
informação no barramento de dados após uma determinada
posição ter sido endereçada.
É um dos parâmetros que pode medir o desempenho da
memória.
DenominaçãoDenominação: tempo de acesso para leitura (ou tempo de
leitura).
Tempo de Acesso
5
Dependente do modo como o sistema de memória é construído e da
velocidade dos seus circuitos.
MemóriasMemórias eletrônicaseletrônicas - igual, independentemente da distância física
entre o local de um acesso e o local do próximo acesso - acessoacesso
aleatórioaleatório ((diretodireto)).
DispositivosDispositivos eletromecânicoseletromecânicos (discos, fitas, ..) - tempo de acesso
varia conforme a distância física entre dois acessos consecutivos -
acessoacesso seqüencialseqüencial.
Capacidade
6
Quantidade de informação que pode ser armazenada em uma
memória;
UnidadeUnidade dede medidamedida maismais comumcomum - bytebyte, podem ser usadas outras
unidades como células (no caso de memória principal ou cache),
setoressetores (no caso de discos) e bitsbits (no caso de registradores).
Dependendo do tamanho da memória, isto é, de sua capacidade,
indica-se o valor numérico total de elementos de forma simplificada,
através da inclusão de K (kilo), M (mega), G (giga) ouT (tera).
Volatilidade
7
Memórias podem ser do tipo volátilvolátil ou nãonão volátilvolátil.
MemóriaMemória nãonão volátilvolátil - retém a informação armazenada
quando a energia elétrica é desligada. Ex.Ex.: Discos, Fitas.
MemóriaMemória volátilvolátil - perde a informação armazenada na ausência
de energia elétrica. Ex.Ex.:Registradores, Memória Principal.
É possível manter a energia em uma memória originalmente
volátil - uso de baterias.
Tecnologias de fabricação
8
MemóriasMemórias dede semicondutoressemicondutores
MemóriasMemórias dede meiomeio magnéticomagnético
MemóriasMemórias dede meiomeio ópticoóptico
Memórias de semicondutores
9
Dispositivos fabricados com circuitos eletrônicos e baseados em
semicondutores.
Rápidas e relativamente caras, se comparadas com outros tipos.
Há várias tecnologias específicas, cada uma com suas vantagens,
desvantagens, velocidade, custo, etc..
Classificação das Memórias Semicondutoras
10
RAMRAM
L/EL/E -- Leitura/EscritaLeitura/Escrita (R/W(R/W -- Read/Write)Read/Write)
ROM (Somente Leitura)ROM (Somente Leitura) (Read Only Memory)(Read Only Memory)
SRAMSRAM
DRAMDRAM
FPM DRAMFPM DRAM EDO DRAMEDO DRAM BEDO RAMBEDO RAM SDRAMSDRAM RDRAMRDRAM
ROMROM PROMPROM EPROMEPROM EEPROMEEPROM
MemóriaMemória R/WR/W -- Read and WriteRead and Write
11
Memória de leitura e escrita, de acesso aleatório e volátil.
Pode ser estáticaestática (SRAMSRAM) ou dinâmicadinâmica (DRAMDRAM).
SRAMSRAM - uso de circuitos transistorizados (flip-flops) mantém a informação enquanto estiver energizada, muito rápida (~ns), usada tipicamente como memória cache. DRAMDRAM - uso de capacitores (1 transistor e 1 capacitor por bit, não usa flip-flops), necessita de refresh,refresh, alta capacidade de armazenamento (> densidade), mais lentas, usadas tipicamente como memória principal (custo regeneração compensado pelo custo menor das células – em grandes quantidades). Evolução: FPM DRAM ( Fast Page Mode ) assíncrona e mais antiga, EDO DRAM ( Extended Data Output ), também assíncrona, SDRAM (memórias Síncronas), etc. Em geral, as RAMs estáticas são mais rápidas que as dinâmicas.
MemóriaMemória R/WR/W -- Read and WriteRead and Write
12
DDRDDR ouou SDRAMSDRAM--IIII ( Double Data Rate SDRAM ) É uma memória SDRAM muito mais avançada e que consegue trabalhar com o dobro do desempenho. Pode-se encontrá-la, por exemplo, em placas-mãe equipadas com o processador AMD K7.
RDRAMRDRAM ( Rambus DRAM ) Baseada em protocolo, isto é, usa padrão de barramento proprietário. A arquitetura interna dos circuitos, é muito diferente das demais pois, permite a leitura e escrita de até 16 dados simultaneamente por circuito. Utilizadas, principalmente, em algumas máquinas de jogos e em aplicações gráficas muito intensivas.
Tecnologias de fabricação
19
MemóriasMemórias dede semicondutoressemicondutores
MemóriasMemórias dede meiomeio magnéticomagnético
MemóriasMemórias dede meiomeio ópticoóptico
MemóriasMemórias dede meiomeio magnéticomagnético
20
Fabricadas de modo a armazenar informações sob a forma de
campos magnéticos.
Devido à natureza eletromecânica de seus componentes e à
tecnologia de construção em comparação com memórias de
semicondutores, esse tipo é mais barato, permitindo
armazenamento de grande quantidade de informação.
Método de acesso às informações - seqüencialseqüencial.
ExemplosExemplos: disquetes, discos rígidos e fitas magnéticas (de carretel
ou de cartucho).
MemóriasMemórias dede meiomeio ópticoóptico
21
Dispositivos que utilizam um feixe de luz para “marcar” o valor (
ou 1) de cada dado em sua superfície.
ExemplosExemplos:
CD-ROM (leitura) CD-RW (leitura e escrita)
Memória
22
MemóriaMemória de umde um computadorcomputador subsistema - construída de vários
componentes (vários tipos diferentes de memória) interligados e
integrados, com o objetivo de armazenar e recuperar informações.
ConceitosConceitos ImportantesImportantes
Tempo de acesso Capacidade Volatilidade Tecnologia de fabricação Temporariedade Custo
TemporariedadeTemporariedade
23
Indica o conceito de tempo de permanência da informação em um
dado tipo de memória.
Classificação:
Armazenamento “permanentepermanente”. ExEx.: Discos, disquetes. Armazenamento transitóriotransitório (temporário). ExEx.: registradores, memória cache, memória principal.
Custo
24
Bastante variado em função de diversos fatores:
tecnologia de fabricação ciclo de memória quantidade de bits em um certo espaço físico, etc.
Uma boa unidade de medida de custo é o preço por byte
armazenado, em vez do custo total da memória em si.
Memória
25
Em um sistema de computação não é possível construir e utilizar
apenas um tipo de memória.
Para certas atividades, por exemplo, é fundamental que a
transferência de informações seja a mais rápida possível.
HierarquiaHierarquia dede MemóriaMemória
Memória
26
HierarquiaHierarquia dede MemóriaMemória
MemóriaMemória SecundáriaSecundária
MemóriaMemória PrincipalPrincipal
MemóriaMemória CacheCache
RegistradoresRegistradores
CDCD--ROMROM
DiscosDiscos CustoCusto baixobaixo VelocidadeVelocidade baixabaixa CapacidadeCapacidade elevadaelevada
CustoCusto altoalto VelocidadeVelocidade altaalta BaixaBaixa capacidadecapacidade
Bits
27
Unidade básica de memória
Pode assumir os valores 0 ou 1
“Eficiência” da aritmética binária
Armazenamento baseado na distinção de valores de tensão Quanto mais valores a identificar menor a diferença entre sinais adjacentes sistema menos confiável Como só trabalha com dois valores, a codificação da informação no sistema binário é o mais confiável
Bits
28
Alguns computadores (IBM – grandes mainframes ) se valem da
aritmética decimal a partir da codificação no código BCD
BCD Binary Coded Decimal (Decimal Codificado em Binário) Código de 4 bits 16 combinações diferentes, das quais apenas 10 são válidas Exemplo número 1944 BCD 0001 1001 0100 0100 Binário 0000011110011000
Bits
29
Usando 16 bits para a representação
BCD 0 a 9999 10.000 combinações Binário 65.
A representação binária é mais eficiente
Se existisse um dispositivo eletrônico confiável trabalhando em
decimal (10 intervalos de tensão)
4 dispositivos 10.000 combinações em decimal 4 dispositivos 16 combinações em binário Neste casos o sistema decimal seria mais eficiente
Endereços de Memória
30
Memória
Conjunto de células (ou posições) com k bits cada Cada célula possui um endereço n células endereços de 0 a n- Célula de k bits 2 k^ possíveis combinações para armazenar Células adjacentes possuem endereços consecutivos
Ordenação dos Bits
37
Big Endian
Bytes são numerados da esquerda para a direita Usado por sistemas Unix (Mainframes IBM e arquiteturas Sparc) Exemplo 0305H = 00000011 0000010100000011 00000101
Little Endian
Bytes são numerados da direita para a esquerda Usado pelas máquinas da família Intel Exemplo 0305H = 00000101 0000001100000101 00000011
Ordenação dos Bits
38
Big Endian x Little Endian
39
Big Endian x Little Endian
40
Registro: Nome: Jim Smith Idade: 21 Departamento: 260 (1 x 256 + 4) = 14
Ordenação dos Bits
41
Problemas (Big Endian x Little Endian)
Envio de dados em rede Tratamento de números e strings Solução uso de cabeçalho (ineficiente)
Códigos com Correção de Erros
42
Dados armazenados podem ocasionalmente alterar
necessidade do uso de código para a detecção e/ou correção
dos erros
Para isso são armazenados bits extras aos dados para sua
verificação palavra de código
Uma palavra de código agora terá n bits, onde: n = m + r m dados r bits de redundância
Códigos com Correção de Erros
43
Distância de Hamming
Número de bits diferentes nas mesmas posições em duas palavra (função ou-exclusivo) 10001001 e 10110001 3 bits diferentes Distância de Hamming = d necessário d erros para uma palavra se transformar em outra palavra válida Palavras com n bits 2 n^ possíveis combinações, mas apenas 2 m combinações válidas
Códigos com Correção de Erros
44
Distância de Hamming
Para detectar e erros distância = e + 1 Para corrigir e erros distância = 2e + 1
(mesmo em presença de d erros, a palavra de código original pode
ser recomposta por meio dos bits redundantes)
Códigos com Correção de Erros
45
Detecção de erro utilizando bit de paridade
Bit de paridade faz com que o número de bits 1 na palavra seja sempre par (ou ímpar) Com bit de paridade distância de Hamming = 2 um erro gera uma palavra inválida Dois erros transformam uma palavra válida em outra palavra válida Bit de paridade serve para detectar a ocorrência de um único erro
Um erro é sinalizado, mas não é corrigido. Programa cancela o
processamento para não gerar resultados errados.
Códigos com Correção de Erros
46
Exemplo de uso de código de correção de erros 4 palavras válidas 0000000000, 0000011111, 1111100000 e 1111111111 Código de Hamming = 5 Pode detectar 4 erros e corrigir 2 erros Ao receber 0000000111 o receptor sabe que o correto deveria ser 0000011111 (isso se ocorreu apenas dois erros) Com 3 erros 0000000000 pode ir pra 0000000111 e esse erro não pode ser corrigido (irá ser convertido em 0000011111, que é válido mas não é correto)
TiposTipos dede MemóriaMemória ee EncapsulamentoEncapsulamento
47
UnidadeUnidade dede memóriamemória – grupo de chips, em geral 8 e 16, montado
em uma placa de circuito impresso. Denominações:
SIMMSIMM ( Single in Line Memory ModuleSingle in Line Memory Module ) – uma linha de conectores em
apenas um lado da placa.
DIMMDIMM ( Dual in Line Memory ModuleDual in Line Memory Module ) – uma linha de conectores em
ambos os lados da placa.
SOSO--DIMMDIMM ( Small Outline DIMMSmall Outline DIMM ) – DIMM fisicamente menor,
utilizada, por exemplo, em notebook.
TiposTipos dede MemóriaMemória ee EncapsulamentoEncapsulamento
48
Exemplo:
SIMM/72 – Possui 72 conectores. Utilizada em processadores 486, Pentium e superiores. É um módulo SIMM de 32 bits, encontradas, por exemplo, nas versões de 4 MB, 8 MB, 16 MB e 32 MB. No caso de uma máquina definida como de 64 bits, como o Pentium, essas placas são usadas aos pares, cada uma delas acessando metade dos bits necessários a uma operação com a memória.
Chips de memória de 4 MB
Conector
Memória Cache
55
Questões relacionada ao projeto da cache
Tamanho Tamanho da linha da cache Organização da cache Cache unificada x cache dividida Número de caches primária (interna ao processador) e secundária
