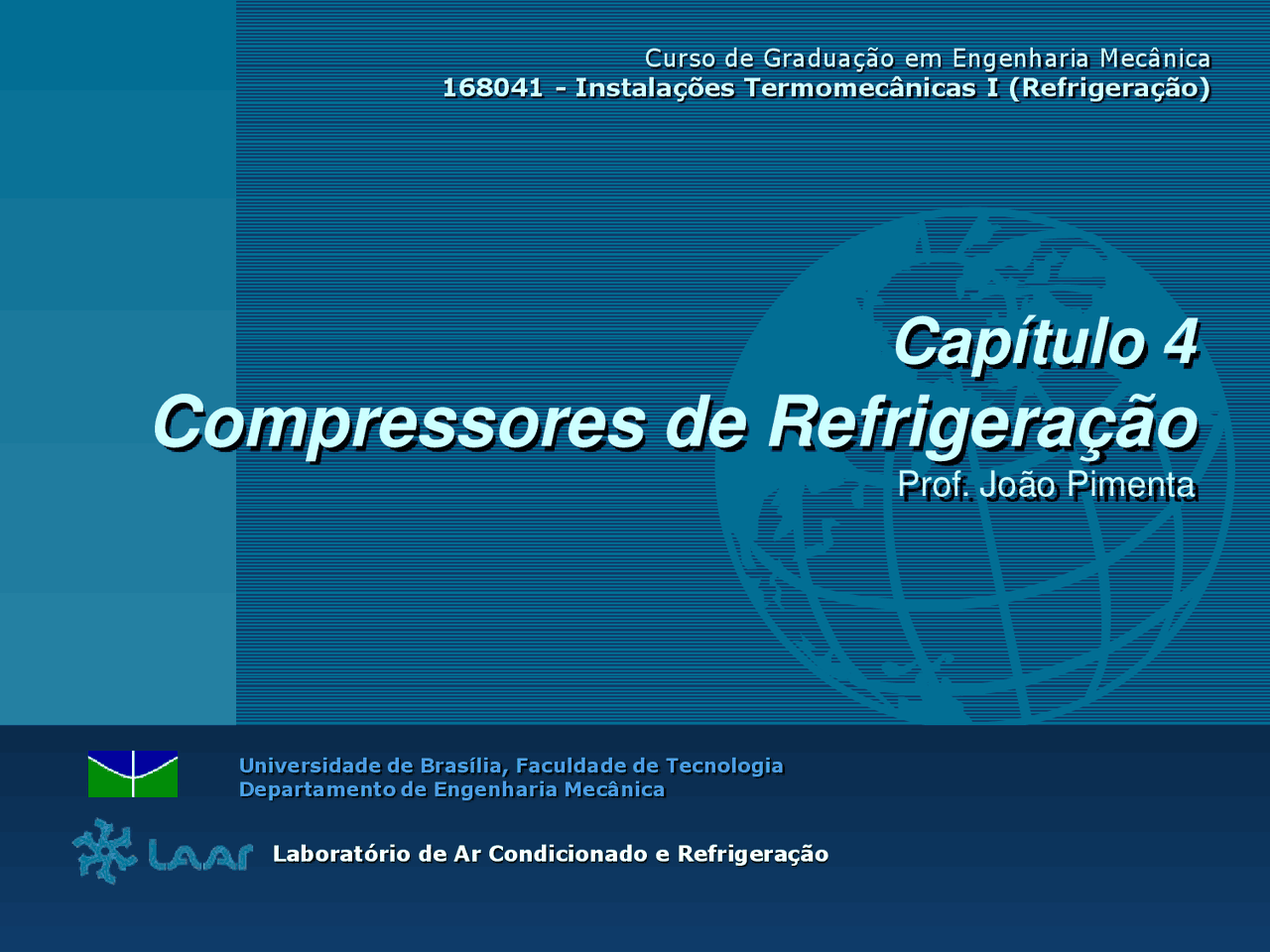

Universidade de Brasília, Faculdade de Tecnologia Departamento de Engenharia Mecânica
Laboratório de Ar Condicionado e Refrigeração
Prof. João Pimenta
Curso de Graduação em Engenharia Mecânica 168041 - Instalações Termomecânicas I (Refrigeração)
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta
Este material foi desenvolvido pelo Prof. João Pimenta, para aulas na disciplina obrigatória de graduação em engenharia mecânica Instalações Termomecânicas I (Ar condicionado).
Para fazer referência a este material, por favor utilize o seguinte : PIMENTA, João. Refrigeração: Compressores de Refrigeração. Abril a Julho de 2008. 251 slides. Notas de Aula. Apresentação MS PowerPoint.
Críticas, comentários, sugestões, etc. para [email protected] Universidade de Brasília, Faculdade de Tecnologia ENM - Departamento de Engenharia Mecânica Brasília, Abril-
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta
Função básica de um compressor: Garantir a circulação de refrigerante associada a elevação de pressão do sistema.
2
1 4
3
Evaporador
Condensador
Dispos. de Expansão COMPRESSOR
O compressor é considerado como o “coração” do sistema de refrigeração já que no mesmo se realiza a conversão de energia mecânica necessária e essencial ao funcionamento do ciclo.
PRESSÃO
ENTALPIA ESPECÍFICA
1
(^32)
4
1 INTRODUÇÃO
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta
O diferentes compressores podem ser divididos em 2 grandes grupos:
Dinâmico: aumento da pressão pela transferência continua de momento angular do dispositivo de rotação para o refrigerante seguida da conversão de momento em aumento de pressão
Deslocamento positivo: aumento da pressão pela redução de volume numa câmara de compressão.
1 INTRODUÇÃO
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta (^) 1 INTRODUÇÃO
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta (^) 1 INTRODUÇÃO
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta
Compressores de acordo com a faixa de aplicação (Conde, 1992).
44 7
300
1000
75
6000
270
36000
1.E-
1.E+
1.E+
1.E+
1.E+
1.E+
1.E+
Refrigeration Capacity [kW]
Scroll Rotary Vane Reciprocating Screw Turbo
10 -
100
101
102
103
104
105
O uso de um compressor fora da sua faixa de aplicação pode resultar em: Perda de rendimento; Superaquecimento; Alto consumo de energia; Redução drástica da vida útil e; Perda da capacidade de partida.
1 INTRODUÇÃO
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta
Podem se divididos ainda pela Pressão (Temp.) de Evaporação: 1 - Baixa Pressão; 2 - Média/Alta Pressão; 3 - Pressão Comercial.
Faixa de Aplicação Temperatura de Evaporação Baixa Pressão de Evaporação (LBP)
-34,4 a – 12,2ºC
Média/Alta Pressão de Evaporação (MBP/HBP)
-15,0 a +12,8ºC -20,0 a +10,0ºC Pressão Comercial de Evaporação (CBP)
-17,8 a +10,0ºC
Alta Pressão de Evaporação/Condicionador de Ar (HBP/AC)
0,0 a +12,8ºC
1 INTRODUÇÃO
Faixas de Aplicação quanto a Pressão de Evaporação:
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta
Tipo de compressor mais largamente empregado em sistemas de refrigeração, com capacidade de refrigeração podendo variar de uma fração de kW até centenas de kW.
44 7
300
1000
75
6000
270
36000
1.E-
1.E+
1.E+
1.E+
1.E+
1.E+
1.E+
Refrigeration Capacity [kW]
Scroll Rotary Vane Reciprocating Screw Turbo
10 -
100
101
102
103
104
105
2 O COMPRESSOR ALTERNATIVO
Faixas de Aplicação de Compressores Alternativos:
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta
O Compressor Alternativo - Aspectos Construtivos
Biela
Pistão
Cilindro
Cárter
Virabrequim
Cabeçote
Placa de Válvulas
Válvula de Descarga Válvula de Admissão
Descarga Sucção
2 O COMPRESSOR ALTERNATIVO
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta
Quanto a ação de compressão do cilindro podem ser:
2 O COMPRESSOR ALTERNATIVO
Aspectos Construtivos
Capitulo 4. Compressores de Refrigeração Prof. João Pimenta
Quanto ao número de cilindros, podem ser:
2 O COMPRESSOR ALTERNATIVO
Aspectos Construtivos
