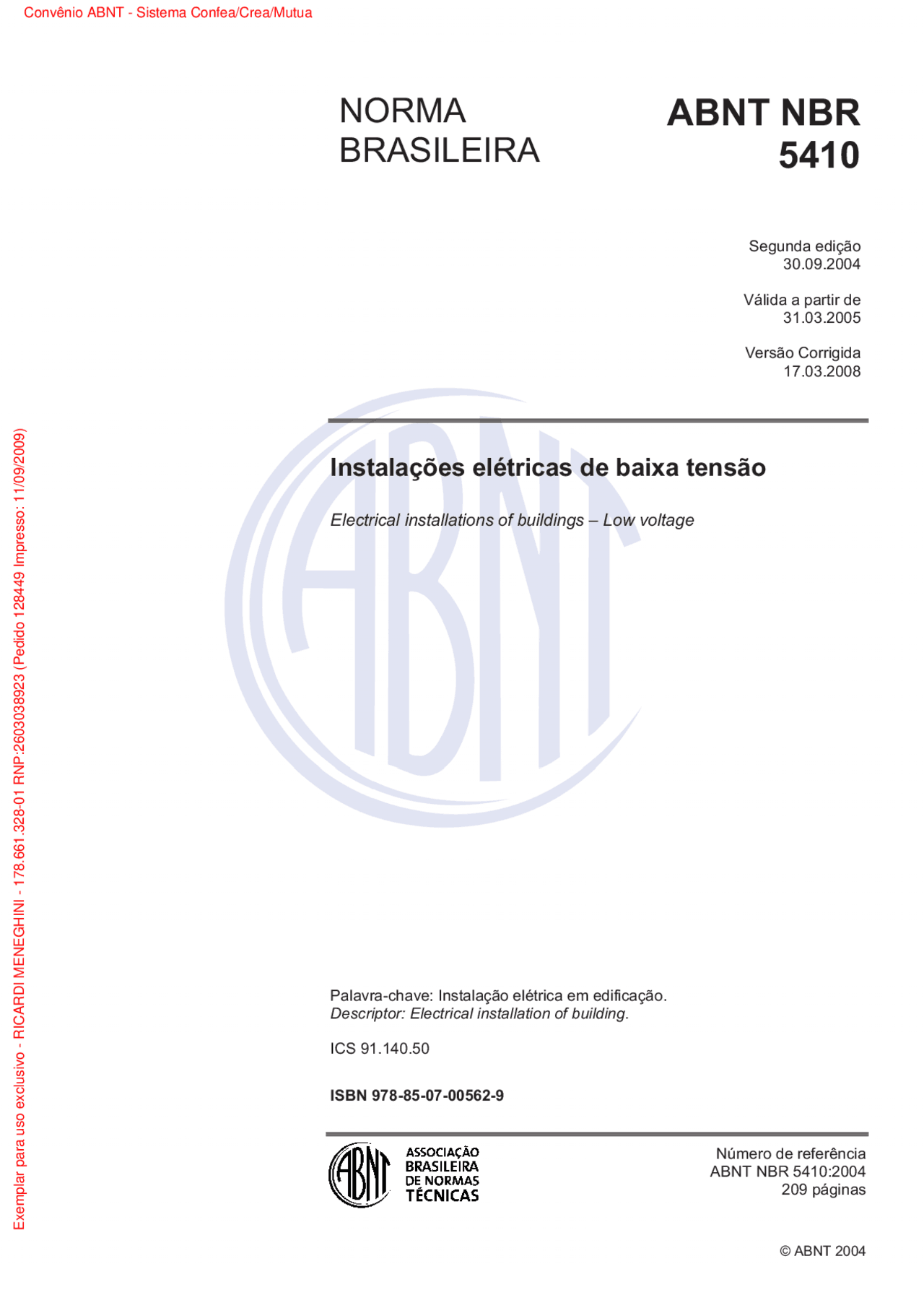

© ABNT 2004
Instalações elétricas de baixa tensão
Electrical installations of buildings – Low voltage
Palavra-chave: Instalação elétrica em edificação. Descriptor: Electrical installation of building.
ICS 91.140.
ISBN 978-85-07-00562-
Número de referência ABNT NBR 5410: 209 páginas
NORMA
BRASILEIRA
ABNT NBR
Segunda edição 30.09.
Válida a partir de 31.03.
Versão Corrigida 17.03.
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
ABNT NBR 5410:
ii © ABNT 2004^ ņ^ Todos os direitos reservados
© ABNT 2004
Todos os direitos reservados. A menos que especificado de outro modo, nenhuma parte desta publicação pode ser reproduzida ou utilizada em qualquer forma ou por qualquer meio, eletrônico ou mecânico, incluindo fotocópia e microfilme, sem permissão por escrito pela ABNT.
Sede da ABNT Av. Treze de Maio, 13 – 28º andar 20003-900 – Rio de Janeiro – RJ Tel.: + 55 21 3974- Fax: + 55 21 2220- [email protected] www.abnt.org.br
Impresso no Brasil
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
ABNT NBR 5410:
©ABNT 2004 ņ Todos os direitos reservados vii
Prefácio
A Associação Brasileira de Normas Técnicas (ABNT) é o Fórum Nacional de Normalização. As Normas Brasileiras, cujo conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB), dos Organismos de Normalização Setorial (ABNT/ONS) e das Comissões de Estudo Especiais Temporárias (ABNT/CEET), são elaboradas por Comissões de Estudo (CE), formadas por representantes dos setores envolvidos, delas fazendo parte: produtores, consumidores e neutros (universidades, laboratórios e outros).
A ABNT NBR 5410 foi elaborada no Comitê Brasileiro de Eletricidade (ABNT/CB-03), pela Comissão de Estudo de Instalações Elétricas de Baixa Tensão (CE–03:064.01). O Projeto circulou em Consulta Pública conforme Edital nº 09, de 30.09.2003, com o número Projeto NBR 5410.
A partir de 31 de março de 2005, esta Norma deverá cancelar e substituir a edição anterior (ABNT NBR 5410:1997), a qual foi tecnicamente revisada.
Esta Norma contém os anexos A, B, C, H, J, K, L e M, de caráter normativo, e os anexos D, E, F e G, de caráter informativo.
Esta versão corrigida da ABNT NBR 5410:2004 incorpora a Errata 1 de 17.03.2008.
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
ABNT NBR 5410:
2 © ABNT 2004 ņ Todos os direitos reservados
d) equipamentos para supressão de perturbações radioelétricas, na medida que não comprometam a segurança das instalações;
e) instalações de iluminação pública;
f) redes públicas de distribuição de energia elétrica;
g) instalações de proteção contra quedas diretas de raios. No entanto, esta Norma considera as conseqüências dos fenômenos atmosféricos sobre as instalações (por exemplo, seleção dos dispositivos de proteção contra sobretensões);
h) instalações em minas;
i) instalações de cercas eletrificadas (ver IEC 60335-2-76).
1.4 Os componentes da instalação são considerados apenas no que concerne à sua seleção e condições de instalação. Isto é igualmente válido para conjuntos em conformidade com as normas a eles aplicáveis.
1.5 A aplicação desta Norma não dispensa o atendimento a outras normas complementares, aplicáveis a instalações e locais específicos.
NOTA São exemplos de normas complementares a esta Norma as ABNT NBR 13534, ABNT NBR 13570 e ABNT NBR 5418.
1.6 A aplicação desta Norma não dispensa o respeito aos regulamentos de órgãos públicos aos quais a instalação deva satisfazer.
1.7 As instalações elétricas cobertas por esta Norma estão sujeitas também, naquilo que for pertinente, às normas para fornecimento de energia estabelecidas pelas autoridades reguladoras e pelas empresas distribuidoras de eletricidade.
2 Referências normativas
As normas relacionadas a seguir contêm disposições que, ao serem citadas neste texto, constituem prescrições para esta Norma. As edições indicadas estavam em vigor no momento desta publicação. Como toda norma está sujeita a revisão, recomenda-se àqueles que realizam acordos com base nesta que verifiquem a conveniência de se usarem as edições mais recentes das normas citadas a seguir. A ABNT possui a informação das normas em vigor em um dado momento.
ABNT NBR 5361:1998 – Disjuntores de baixa tensão
ABNT NBR 5413:1992 – Iluminância de interiores – Procedimento
ABNT NBR 5418:1995 – Instalações elétricas em atmosferas explosivas
ABNT NBR 5419:2001 – Proteção de estruturas contra descargas atmosféricas
ABNT NBR 5597:1995 – Eletroduto rígido de aço-carbono e acessórios com revestimento protetor, com rosca ANSI/ASME B1.20.1 – Especificação
ABNT NBR 5598:1993 – Eletroduto rígido de aço-carbono com revestimento protetor, com rosca ABNT NBR 6414 – Especificação
ABNT NBR 5624:1993 – Eletroduto rígido de aço-carbono, com costura, com revestimento protetor e rosca ABNT NBR 8133 – Especificação
ABNT NBR 6147:2000 – Plugues e tomadas para uso doméstico e análogo – Especificação
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
ABNT NBR 5410:
© ABNT 2004 ņ Todos os direitos reservados 3
ABNT NBR 6150:1980 – Eletrodutos de PVC rígido – Especificação
ABNT NBR 6524:1998 – Fios e cabos de cobre duro e meio duro com ou sem cobertura protetora para instalações aéreas – Especificação
ABNT NBR 6527:2000 – Interruptores para instalação elétrica fixa doméstica e análoga – Especificação
ABNT NBR 6812:1995 – Fios e cabos elétricos – Queima vertical (fogueira) – Método de ensaio
ABNT NBR 7094:2003 – Máquinas elétricas girantes – Motores de indução – Especificação
ABNT NBR 7285:2001 – Cabos de potência com isolação extrudada de polietileno termofixo (XLPE) para tensão de 0,6 kV/1 kV – Sem cobertura – Especificação
ABNT NBR 7286:2001 – Cabos de potência com isolação extrudada de borracha etileno-propileno (EPR) para tensões de 1 kV a 35 kV – Requisitos de desempenho
ABNT NBR 7287:1992 – Cabos de potência com isolação sólida extrudada de polietileno reticulado (XLPE) para tensões de isolamento de 1 kV a 35 kV – Especificação
ABNT NBR 7288:1994 – Cabos de potência com isolação sólida extrudada de cloreto de polivinila (PVC) ou polietileno (PE) para tensões de 1 kV a 6 kV – Especificação
ABNT NBR 8661:1997 – Cabos de formato plano com isolação extrudada de cloreto de polivinila (PVC) para tensão até 750 V – Especificação
ABNT NBR 9313:1986 – Conectores para cabos de potência isolados para tensões até 35 kV – Condutores de cobre ou alumínio – Especificação
ABNT NBR 9326:1986 – Conectores para cabos de potência – Ensaios de ciclos térmicos e curto-circuito – Método de ensaio
ABNT NBR 9513:1986 – Emendas para cabos de potência isolados para tensões até 750 V – Especificação
ABNT NBR 9518:1997 – Equipamentos elétricos para atmosferas explosivas – Requisitos gerais
ABNT NBR 11301:1990 – Cálculo da capacidade de condução de corrente de cabos isolados em regime permanente (fator de carga 100%) – Procedimento
ABNT NBR 13248:2000 – Cabos de potência e controle e condutores isolados sem cobertura, com isolação extrudada e com baixa emissão de fumaça para tensões até 1 kV – Requisitos de desempenho
ABNT NBR 13249:2000 – Cabos e cordões flexíveis para tensões até 750 V – Especificação
ABNT NBR 13300:1995 – Redes telefônicas internas em prédios – Terminologia
ABNT NBR 13534:1995 – Instalações elétricas em estabelecimentos assistenciais de saúde – Requisitos para segurança
ABNT NBR 13570:1996 – Instalações elétricas em locais de afluência de público – Requisitos específicos
ABNT NBR 14136:2002 – Plugues e tomadas para uso doméstico e análogo até 20 A/250 V em corrente alternada – Padronização
ABNT NBR 14306:1999 – Proteção elétrica e compatibilidade eletromagnética em redes internas de telecomunicações em edificações – Projeto
ABNT NBR IEC 60050 (826):1997 – Vocabulário eletrotécnico internacional – Capítulo 826: Instalações elétricas em edificações
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
ABNT NBR 5410:
© ABNT 2004 ņ Todos os direitos reservados 5
IEC 60439-5:1998 – Low-voltage switchgear and controlgear assemblies – Part 5: Particular requirements for assemblies intended to be installed outdoors in public places – Cable distribution cabinets (CDCs) for power distribution in networks
IEC 60529:2001 – Degrees of protection provided by enclosures (IP Code)
IEC 60598-2-18:1993 – Luminaires – Part 2: Particular requirements – Section 18: Luminaires for swimming pools and similar applications
IEC 60598-2-22:2002 – Luminaires – Part 2-22: Particular requirements – Luminaires for emergency lighting
IEC 60614-1:1995 – Conduits for electrical installations - Specification – Part 1: General requirements
IEC 60664-1:2002 – Insulation coordination for equipment within low-voltage systems – Part 1: Principles, requirements and tests
IEC 60669-1:2000 – Switches for household and similar fixed-electrical installations – Part 1: General requirements
IEC 60721-3-3:2002 – Classification of environmental conditions – Part 3-3: Classification of groups of environmental parameters and their severities – Stationary use at weatherprotected locations
IEC 60721-3-4:1995 – Classification of environmental conditions – Part 3-4: Classification of groups of environmental parameters and their severities – Stationary use at non-weatherprotected locations
IEC 60724:2000 – Short-circuit temperature limits of electric cables with rated voltages of 1 kV (Um = 1,2 kV) and 3 kV (Um = 3,6 kV)
IEC 61000-2-1:1990 – Electromagnetic compatibility (EMC) – Part 2: Environment - Section 1 – Description of the environment – Electromagnetic environment for low-frequency conducted disturbances and signalling in public power supply systems
IEC 61000-2-2:2002 – Electromagnetic compatibility (EMC) – Part 2-2: Environment – Compatibility levels for low – frequency conducted disturbances and signalling in public low-voltage power supply systems
IEC 61000-2-5:1995 – Electromagnetic compatibility (EMC) – Part 2: Environment – Section 5: - Classification of electromagnetic environments. Basic EMC publication
IEC 61000-4-2:2001 – Electromagnetic compatibility (EMC) – Part 4-2: Testing and measurement techniques
- Electrostatic discharge immunity test
IEC 61000-4-3:2002 – Electromagnetic compatibility (EMC) – Part 4-3: Testing and measurement techniques
- radiated, radio-frequency, electromagnetic field immunity test
IEC 61000-4-4:2004 – Electromagnetic compatibility (EMC) – Part 4: Testing and measurement techniques – Electrical fast transient/burst immunity test
IEC 61000-4-6:2003 – Electromagnetic compatibility (EMC) – Part 4-6: Testing and measurement techniques
- Immunity to conducted disturbances, induced by radio-frequency fields
IEC 61000-4-8:2001 – Electromagnetic compatibility (EMC) – Part 4-8: Testing and measurement techniques
- Power frequency magnetic field immunity test
IEC 61000-4-12:2001 – Electromagnetic compatibility (EMC) – Part 4-12: Testing and measurement techniques – Oscillatory waves immunity test
IEC 61008-2-1:1990 – Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCB's) – Part 2-1: Applicability of the general rules to RCCB's functionally independent of line voltage
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
ABNT NBR 5410:
6 © ABNT 2004 ņ Todos os direitos reservados
IEC 61009-2-1:1991 – Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBO's) – Part 2-1: Applicability of the general rules to RCBO's functionally independent of line voltage
IEC 61084-1:1993 – Cable trunking and ducting systems for electrical installations – Part 1: General requirements
IEC 61140:2001 – Protection against electric shock – Common aspects for installation and equipment
IEC 60309-1:1999 – Plugs, socket-outlets and couplers for industrial purposes – Part 1: General requirements
IEC 61312-1:1995 – Protection against lightning electromagnetic impulse – Part 1: General principles
IEC 61386-1:2000 – Conduit systems for electrical installations – Part 1: General requirements
IEC 61558-2-4:1997 – Safety of power transformers, power supply units and similar – Part 2: Particular requirements for isolating transformers for general use
IEC 61558-2-5:1997 – Safety of power transformers, power supply units and similar – Part 2-5: Particular requirements for shaver transformers and shaver supply units
IEC 61558-2-6:1997 – Safety of power transformers, power supply units and similar – Part 2: Particular requirements for safety isolating transformers for general use
IEC 61643-1:2002 – Surge protective devices connected to low-voltage power distribution systems – Part 1: Performance requirements and testing methods
IEC 61663-2:2001 – Lightning protection - Telecommunication lines – Part 2: Lines using metallic conductors
IEC/CISPR 11:2004 – Industrial, scientific and medical (ISM) radio-frequency equipment – Electromagnetic disturbance characteristics – Limits and methods of measurement
IEC/CISPR 12:2001 – Vehicles, boats, and internal combustion engine driven devices – Radio disturbance characteristics – Limits and methods of measurement for the protection of receivers except those installed in the vehicle/boat/device itself or in adjacent vehicles/boats/devices
IEC/CISPR 13:2003 – Sound and television broadcast receivers and associated equipment – Radio disturbance characteristics – Limits and methods of measurement
IEC/CISPR 14-1:2002 – Electromagnetic compatibility – Requirements for household appliances, electric tools and similar apparatus – Part 1 : Emission
IEC/CISPR 14-2:2001 – Electromagnetic compatibility – Requirements for household appliances, electric tools and similar apparatus – Part 2 : Immunity – Product family standard
IEC/CISPR 15:2002 – Limits and methods of measurement of radio disturbance characteristic of electrical lighting and similar equipment
IEC/CISPR 22:2003 – Information technology equipment – Radio disturbance characteristics – Limits and methods of measurement
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
ABNT NBR 5410:
8 © ABNT 2004 ņ Todos os direitos reservados
NOTA A eqüipotencialização é um recurso usado na proteção contra choques elétricos e na proteção contra sobretensões e perturbações eletromagnéticas. Uma determinada eqüipotencialização pode ser satisfatória para a proteção contra choques elétricos, mas insuficiente sob o ponto de vista da proteção contra perturbações eletromagnéticas.
3.3.2 barramento de eqüipotencialização principal (BEP): Barramento destinado a servir de via de interligação de todos os elementos incluíveis na eqüipotencialização principal (ver 6.4.2.1).
NOTA A designação “barramento” está associada ao papel de via de interligação e não a qualquer configuração particular do elemento. Portanto, em princípio o BEP pode ser uma barra, uma chapa, um cabo, etc.
3.3.3 barramento de eqüipotencialização suplementar ou barramento de eqüipotencialização local (BEL): Barramento destinado a servir de via de interligação de todos os elementos incluíveis numa eqüipotencialização suplementar ou eqüipotencialização local.
3.3.4 equipamento de tecnologia da informação (ETI): Equipamento concebido com o objetivo de:
a) receber dados de uma fonte externa (por exemplo, via linha de entrada de dados ou via teclado);
b) processar os dados recebidos (por exemplo, executando cálculos, transformando ou registrando os dados, arquivando-os, triando-os, memorizando-os, transferindo-os); e
c) fornecer dados de saída (seja a outro equipamento, seja reproduzindo dados ou imagens).
NOTA Esta definição abrange uma ampla gama de equipamentos, como, por exemplo: computadores; equipamentos transceptores, concentradores e conversores de dados; equipamentos de telecomunicação e de transmissão de dados; sistemas de alarme contra incêndio e intrusão; sistemas de controle e automação predial, etc.
3.4 Linhas elétricas
3.4.1 linha (elétrica) de sinal: Linha em que trafegam sinais eletrônicos, sejam eles de telecomunicações, de intercâmbio de dados, de controle, de automação, etc.
3.4.2 linha externa: Linha que entra ou sai de uma edificação, seja a linha de energia, de sinal, uma tubulação de água, de gás ou de qualquer outra utilidade.
3.4.3 ponto de entrega: Ponto de conexão do sistema elétrico da empresa distribuidora de eletricidade com a instalação elétrica da(s) unidade(s) consumidora(s) e que delimita as responsabilidades da distribuidora, definidas pela autoridade reguladora.
3.4.4 ponto de entrada (numa edificação): Ponto em que uma linha externa penetra na edificação.
NOTAS
1 Em particular, no caso das linhas elétricas de energia, não se deve confundir “ponto de entrada” com “ponto de entrega”. A referência fundamental do “ponto de entrada” é a edificação, ou seja, o corpo principal ou cada um dos blocos de uma propriedade. No caso de edificações com pavimento em pilotis (geralmente o térreo) e nas quais a entrada da linha elétrica externa se dá no nível do pavimento em pilotis, o “ponto de entrada” pode ser considerado como o ponto em que a linha penetra no compartimento de acesso à edificação (hall de entrada).
2 Além da edificação em si, outra referência indissociável de “ponto de entrada” é o “barramento de eqüipotencialização principal” (BEP), localizado junto ou bem próximo do ponto de entrada (ver 6.4.2.1).
3.4.5 ponto de utilização: Ponto de uma linha elétrica destinado à conexão de equipamento de utilização.
NOTAS
1 Um ponto de utilização pode ser classificado, entre outros critérios, de acordo com a tensão da linha elétrica, a natureza da carga prevista (ponto de luz, ponto para aquecedor, ponto para aparelho de ar-condicionado, etc.) e o tipo de conexão previsto (ponto de tomada, ponto de ligação direta).
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
ABNT NBR 5410:
© ABNT 2004 ņ Todos os direitos reservados 9
2 Uma linha elétrica pode ter um ou mais pontos de utilização.
3 Um mesmo ponto de utilização pode alimentar um ou mais equipamentos de utilização.
3.4.6 ponto de tomada: Ponto de utilização em que a conexão do equipamento ou equipamentos a serem alimentados é feita através de tomada de corrente.
NOTAS
1 Um ponto de tomada pode conter uma ou mais tomadas de corrente.
2 Um ponto de tomada pode ser classificado, entre outros critérios, de acordo com a tensão do circuito que o alimenta, o número de tomadas de corrente nele previsto, o tipo de equipamento a ser alimentado (quando houver algum que tenha sido especialmente previsto para utilização do ponto) e a corrente nominal da ou das tomadas de corrente nele utilizadas.
3.5 Serviços de segurança
3.5.1 serviços de segurança: Serviços essenciais, numa edificação,
ʊ para a segurança das pessoas;
ʊ para evitar danos ao ambiente ou aos bens.
NOTA São exemplos de serviços de segurança:
ʊ a iluminação de segurança (“iluminação de emergência”),
ʊ bombas de incêndio,
ʊ elevadores para brigada de incêndio e bombeiros,
ʊ sistemas de alarme, como os de incêndio, fumaça, CO e intrusão,
ʊ sistemas de exaustão de fumaça,
ʊ equipamentos médicos essenciais.
3.5.2 alimentação ou fonte normal: Alimentação ou fonte responsável pelo fornecimento regular de energia elétrica.
NOTA Uma determinada alimentação pode ser a “normal” durante certo período de tempo e não ser em outro. Por exemplo, em uma instalação cujo consumo de energia elétrica é suprido pela rede de distribuição pública durante certos períodos do dia, mas por geração própria em outros, a “fonte normal” pode ser a rede pública ou a geração local, dependendo do período considerado.
3.5.3 alimentação ou fonte de reserva: Alimentação ou fonte que substitui ou complementa a fonte normal.
3.5.4 alimentação ou fonte de segurança: Alimentação ou fonte destinada a assegurar o fornecimento de energia elétrica a equipamentos essenciais para os serviços de segurança.
NOTAS (comuns a 3.5.3 e 3.5.4)
1 O conceito de fonte de segurança está associado à função (serviços de segurança) desempenhada por equipamentos que a fonte alimenta, enquanto o conceito de fonte de reserva está associado ao fato de a fonte complementar a fonte normal ou suprir a sua falta. Como se trata de atributos distintos, que não são incompatíveis, uma fonte pode ser ao mesmo tempo de segurança e de reserva, desde que reúna os dois atributos. Mas uma fonte de reserva destinada a alimentar exclusivamente equipamentos outros que não os de serviços de segurança não pode ser qualificada como de segurança.
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
ABNT NBR 5410:
© ABNT 2004 ņ Todos os direitos reservados 11
4.1.7 Desligamento de emergência
Sempre que forem previstas situações de perigo em que se faça necessário desenergizar um circuito, devem ser providos dispositivos de desligamento de emergência, facilmente identificáveis e rapidamente manobráveis.
4.1.8 Seccionamento
A alimentação da instalação elétrica, de seus circuitos e de seus equipamentos deve poder ser seccionada para fins de manutenção, verificação, localização de defeitos e reparos.
4.1.9 Independência da instalação elétrica
A instalação elétrica deve ser concebida e construída livre de qualquer influência mútua prejudicial entre instalações elétricas e não elétricas.
4.1.10 Acessibilidade dos componentes
Os componentes da instalação elétrica devem ser dispostos de modo a permitir espaço suficiente tanto para a instalação inicial quanto para a substituição posterior de partes, bem como acessibilidade para fins de operação, verificação, manutenção e reparos.
4.1.11 Seleção dos componentes
Os componentes da instalação elétrica devem ser conforme as normas técnicas aplicáveis e possuir características compatíveis com as condições elétricas, operacionais e ambientais a que forem submetidos. Se o componente selecionado não reunir, originalmente, essas características, devem ser providas medidas compensatórias, capazes de compatibilizá-las com as exigências da aplicação.
4.1.12 Prevenção de efeitos danosos ou indesejados
Na seleção dos componentes, devem ser levados em consideração os efeitos danosos ou indesejados que o componente possa apresentar, em serviço normal (incluindo operações de manobra), sobre outros componentes ou na rede de alimentação. Entre as características e fenômenos suscetíveis de gerar perturbações ou comprometer o desempenho satisfatório da instalação podem ser citados:
ʊ o fator de potência;
ʊ as correntes iniciais ou de energização;
ʊ o desequilíbrio de fases;
ʊ as harmônicas.
4.1.13 Instalação dos componentes
Toda instalação elétrica requer uma cuidadosa execução por pessoas qualificadas, de forma a assegurar, entre outros objetivos, que:
ʊ as características dos componentes da instalação, como indicado em 4.1.11, não sejam comprometidas durante sua montagem;
ʊ os componentes da instalação, e os condutores em particular, fiquem adequadamente identificados;
ʊ nas conexões, o contato seja seguro e confiável;
ʊ os componentes sejam instalados preservando-se as condições de resfriamento previstas;
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
ABNT NBR 5410:
12 © ABNT 2004 ņ Todos os direitos reservados
ʊ os componentes da instalação suscetíveis de produzir temperaturas elevadas ou arcos elétricos fiquem dispostos ou abrigados de modo a eliminar o risco de ignição de materiais inflamáveis; e
ʊ as partes externas de componentes sujeitas a atingir temperaturas capazes de lesionar pessoas fiquem dispostas ou abrigadas de modo a garantir que as pessoas não corram risco de contatos acidentais com essas partes.
4.1.14 Verificação da instalação
As instalações elétricas devem ser inspecionadas e ensaiadas antes de sua entrada em funcionamento, bem como após cada reforma, com vista a assegurar que elas foram executadas de acordo com esta Norma.
4.1.15 Qualificação profissional
O projeto, a execução, a verificação e a manutenção das instalações elétricas devem ser confiados somente a pessoas qualificadas a conceber e executar os trabalhos em conformidade com esta Norma.
4.2 Determinação das características gerais
Na concepção de uma instalação elétrica devem ser determinadas as seguintes características:
a) utilização prevista e demanda (ver 4.2.1);
b) esquema de distribuição (ver 4.2.2);
c) alimentações disponíveis (ver 4.2.3);
d) necessidade de serviços de segurança e de fontes apropriadas (ver 4.2.4);
e) exigências quanto à divisão da instalação (ver 4.2.5);
f) influências externas às quais a instalação for submetida (ver 4.2.6);
g) riscos de incompatibilidade e de interferências (ver 4.2.7);
h) requisitos de manutenção (ver 4.2.8).
4.2.1 Utilização e demanda – Potência de alimentação
4.2.1.1 Generalidades
4.2.1.1.1 A determinação da potência de alimentação é essencial para a concepção econômica e segura de uma instalação, dentro de limites adequados de elevação de temperatura e de queda de tensão.
4.2.1.1.2 Na determinação da potência de alimentação de uma instalação ou de parte de uma instalação devem ser computados os equipamentos de utilização a serem alimentados, com suas respectivas potências nominais e, em seguida, consideradas as possibilidades de não-simultaneidade de funcionamento destes equipamentos, bem como capacidade de reserva para futuras ampliações.
4.2.1.2 Previsão de carga
A previsão de carga de uma instalação deve ser feita obedecendo-se às prescrições de 4.2.1.2.1 a 4.2.1.2.3.
Exemplar para uso exclusivo - RICARDI MENEGHINI - 178.661.328-01 RNP:2603038923 (Pedido 128449 Impresso: 11/09/2009)
