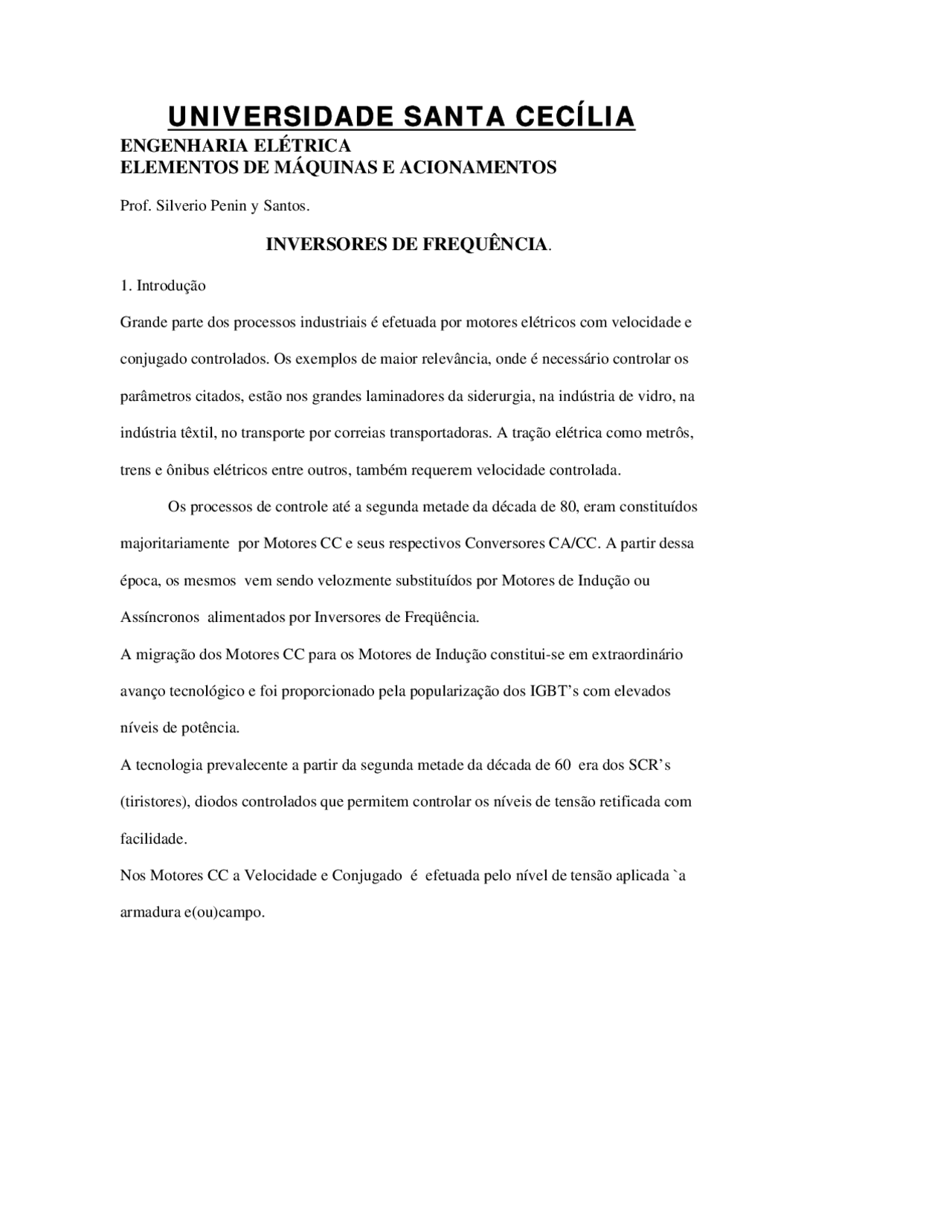

UNIVERSIDADE SANTA CECÍLIA
ENGENHARIA ELÉTRICA
ELEMENTOS DE MÁQUINAS E ACIONAMENTOS
Prof. Silverio Penin y Santos.
INVERSORES DE FREQUÊNCIA.
1. Introdução
Grande parte dos processos industriais é efetuada por motores elétricos com velocidade e
conjugado controlados. Os exemplos de maior relevância, onde é necessário controlar os
parâmetros citados, estão nos grandes laminadores da siderurgia, na indústria de vidro, na
indústria têxtil, no transporte por correias transportadoras. A tração elétrica como metrôs,
trens e ônibus elétricos entre outros, também requerem velocidade controlada.
Os processos de controle até a segunda metade da década de 80, eram constituídos
majoritariamente por Motores CC e seus respectivos Conversores CA/CC. A partir dessa
época, os mesmos vem sendo velozmente substituídos por Motores de Indução ou
Assíncronos alimentados por Inversores de Freqüência.
A migração dos Motores CC para os Motores de Indução constitui-se em extraordinário
avanço tecnológico e foi proporcionado pela popularização dos IGBT’s com elevados
níveis de potência.
A tecnologia prevalecente a partir da segunda metade da década de 60 era dos SCR’s
(tiristores), diodos controlados que permitem controlar os níveis de tensão retificada com
facilidade.
Nos Motores CC a Velocidade e Conjugado é efetuada pelo nível de tensão aplicada `a
armadura e(ou)campo.
pf3
pf4
pf5
pf8
pf9

Pré-visualização parcial do texto

Baixe Controle de Velocidade em Motores Elétricos com Inversores de Frequência e outras Notas de estudo em PDF para Engenharia Elétrica, somente na Docsity!

UNIVERSIDADE SANTA CECÍLIA

ENGENHARIA ELÉTRICA

ELEMENTOS DE MÁQUINAS E ACIONAMENTOS

Prof. Silverio Penin y Santos.

INVERSORES DE FREQUÊNCIA.

  1. Introdução Grande parte dos processos industriais é efetuada por motores elétricos com velocidade e conjugado controlados. Os exemplos de maior relevância, onde é necessário controlar os parâmetros citados, estão nos grandes laminadores da siderurgia, na indústria de vidro, na indústria têxtil, no transporte por correias transportadoras. A tração elétrica como metrôs, trens e ônibus elétricos entre outros, também requerem velocidade controlada. Os processos de controle até a segunda metade da década de 80, eram constituídos majoritariamente por Motores CC e seus respectivos Conversores CA/CC. A partir dessa época, os mesmos vem sendo velozmente substituídos por Motores de Indução ou Assíncronos alimentados por Inversores de Freqüência. A migração dos Motores CC para os Motores de Indução constitui-se em extraordinário avanço tecnológico e foi proporcionado pela popularização dos IGBT’s com elevados níveis de potência. A tecnologia prevalecente a partir da segunda metade da década de 60 era dos SCR’s (tiristores), diodos controlados que permitem controlar os níveis de tensão retificada com facilidade. Nos Motores CC a Velocidade e Conjugado é efetuada pelo nível de tensão aplicada `a armadura e(ou)campo.

Nos Motores de Indução a velocidade é controlada pela freqüência de alimentação. Embora os variadores de freqüência possam ser fabricados com tiristores, as características dos mesmos introduz custos tão elevados que tornavam a solução Variador de freqüência(inversor)/Motor de Indução mais cara que Variador de tensão(Conversor CA/CC)/Motor de CC. Os IGBT’s(Insulated Gate Bipolar Transistor) soluciona o problema, pois pelas suas características proporciona grande facilidade no controle da freqüência. Assim é possível utilizar Motores de Indução, muito mais baratos e com menor manutenção que os Motores CC

2. Topologias de Inversores de freqüência.

Abaixo apresentam-se algumas alternativas de inversores:

Figura 1: Acionamento de um Motor de Indução Trifásico por Inversor alimentado por ponte controlada.

controlada por chopper.

Fig 3 :Inversor trifásico com ponte não controlada. Figura 3 - Inversor Trifásico de 180º. A figura 3 representa um inversor trifásico cujo estágio de inversão é alimentado por fonte não controlada. A condução dos IGBT’s é de 180 graus. A seguir apresenta-se a formação de alternância da tensão aplicada ao motor.

Figura 4: Formação das alternâncias na entrada do motor

S1 ,..S3 são IGBT’s que conduzem sob o comando do modulo. Cada um conduz 180º conforme mostra o gráfico da figura 4.a (ver as linhas S1, S2, S3, S4, S5, S6). Não podem conduzir os IGBT’s da mesma perna (mesma coluna), pois isso significa colocar a fonte CC em curto.

As harmônicas agora serão de ordens mais elevadas que correspondem a bandas centradas em freqüências múltiplas da freqüência da portadora, ou seja, 1200hz, 2400 hz e assim por diante. A grave desvantagem é a poluição eletromagnética no ambiente que o equipamento está inserido.

Fig. 5: Topologia de Inversor com controle PWM (estágio de retificação não controlada)

A figura 6 mostra como gerar tensão controlada (modulada) por largura de pulso Uma onda portadora é ‘’cortada ‘’ por ondas triangulares gerados na freqüência de chaveamento. A condução dos IGBT’s é efetuada apenas no tempo correspondente entre dois triângulos. Observe-se que na parte superior a distância entre os dois triângulos é maior que perto do eixo das abscissas.

Figura 6- Geração de pulsos PWM
