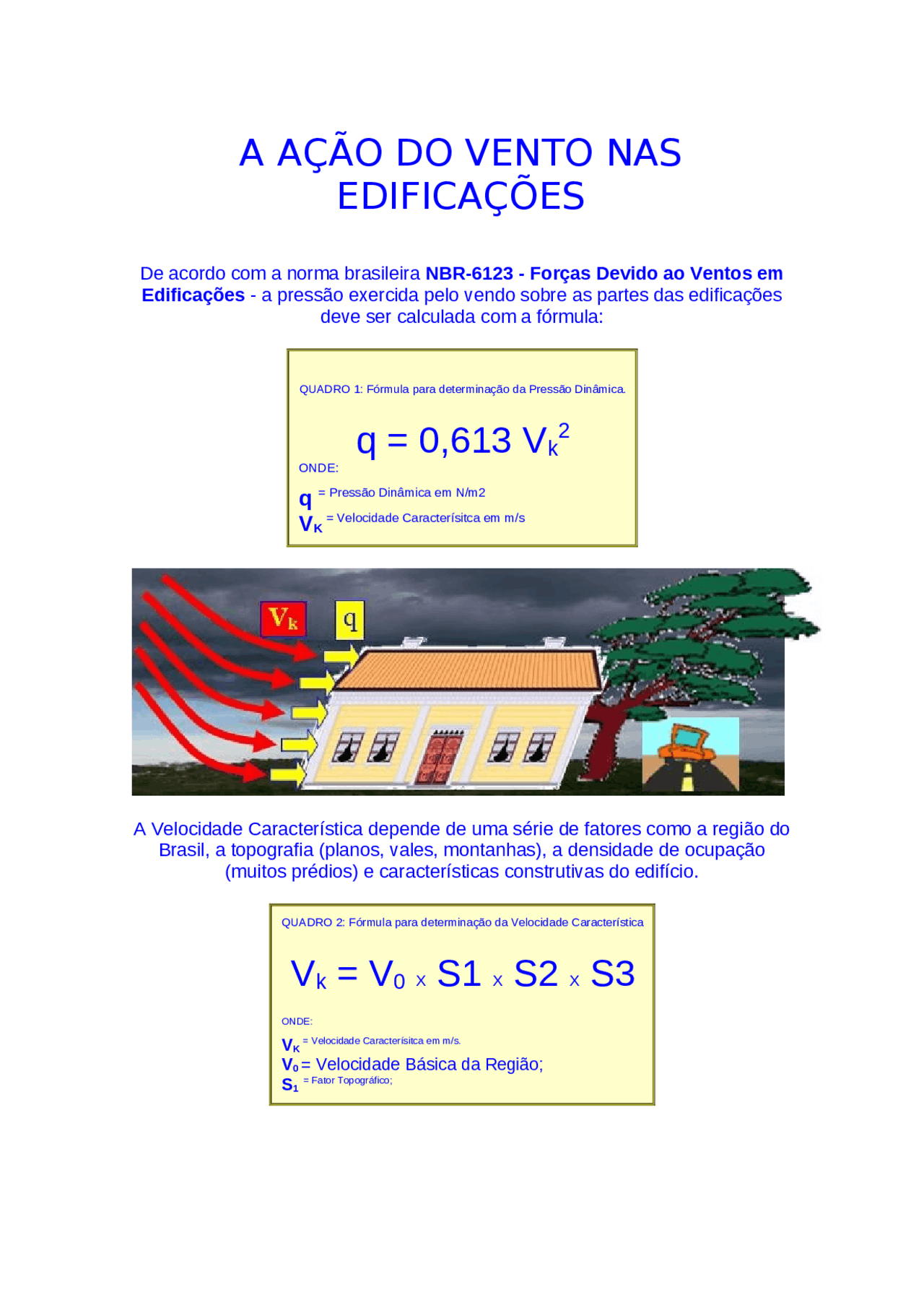

A AÇÃO DO VENTO NAS
EDIFICAÇÕES
De acordo com a norma brasileira NBR-6123 - Forças Devido ao Ventos em
Edificações - a pressão exercida pelo vendo sobre as partes das edificações
deve ser calculada com a fórmula:
QUADRO 1: Fórmula para determinação da Pressão Dinâmica.
q = 0,613 Vk
ONDE:
q = Pressão Dinâmica em N/m
VK
= Velocidade Caracterísitca em m/s
A Velocidade Característica depende de uma série de fatores como a região do
Brasil, a topografia (planos, vales, montanhas), a densidade de ocupação
(muitos prédios) e características construtivas do edifício.
QUADRO 2: Fórmula para determinação da Velocidade Característica
Vk = V 0 X S1 X S2 X S
ONDE:
VK = Velocidade Caracterísitca em m/s.
V 0 = Velocidade Básica da Região;
S 1 = Fator Topográfico;
S 2 = Fator Rugosidade;
S 3 = Fator Probabilístico.
1 - Determinação da Velocidade Básica do Vento - V 0 :
De acordo com a NBR-6123, a velocidade básica do vento, Vo , é a velocidade
de uma rajada de 3 segundos, excedida em média uma vez em 50 anos, a 10
metros acima do terreno, em campo aberto e plano.
QUADRO 3: Isopletas, isto é, curvas de igual velocidade básica V 0 , em metros por segundo, conforme a norma NBR-6123. As curvas representam as máximas velocidades médias.
I I I Terrenos planos ou ondulados com obstáculos, tais como sebes e muros, poucos quebra-ventos. Obstáculos com altura média de 3,0 metros. IV Terrenos cobertos por obstáculos numerosos e pouco espaçados, em zona florestal, industrial o urbanizada. Altura média dos obstáculos de 10 metros. V Terrenos cobertos por obstáculos numerosos, grandes, altos e pouco espaçados. Obstáculos com altura média de 25 metros ou mais.
Além das características de rugosidade do terreno, devemos levar em
consideração as dimensões do edifício:
QUADRO 6: Classes de Edifícios em função de suas dimensões. CLASSE DIMENSÕES DO EDIFÍCIO A Todas as unidades de vedação, seus elementos de fixação e peças individuais de estruturas sem vedação. Toda edificação na qual a maior dimensão horizontal ou vertical seja inferior a 20 metros. B Toda edificação ou parte de edificação para a qual a maior dimensão horizontal ou vertical da superfície frontal esteja entre 20 e 50 metros. C Toda edificação ou parte de edificação para a qual a maior dimensão horizontal ou vertical da superfície frontal exceda 50 metros.
Juntando a Categoria do Terreno com a Classe do Edifício, entramos na tabela
seguinte, obtendo o Fator Rugosidade S 2 para diversas alturas de edifício:
QUADRO 7: Fator Rugosidade S ALTU RA z (m)
CATEGORIA DE RUGOSIDADE DO TERRENO
I II III IV V
CLASSE CLASSE CLASSE CLASSE CLASSE
A B C A B C A B C A B C A B C
3 - Determinação do Fator Rugosidade S 2 :
Consultando a tabela do Quadro 5, para terrenos planos com vegetação baixa,
temos a Categoria III.
Consultando a tabela do Quadro 6 temos a Classe B.
Entranto com Catergoria III e Classe B na tabela do Quadro 7, e altura do
galpão de 14 metros, temos S 2 = 0,
4 - Determinação do Fator S 3 :
Consultando a tabela do Quadro 8, edifício industrial, temos S 3 = 0,.
5 - Cálculo da Velocidade Característica VK :
VK = V 0 x S 1 x S 2 x S 3 VK = 32 x 1,0 x 0,96 x 0, VK = 29,184 metros por segundo.
6 - Finalmente, o cálculo da carga atuante ou Pressão Dinâmica q :
q = 0,613 VK^2 q = 0,613 X 29, q = 522 N/m^2 ou para quem é antigo: q = 53 kgf/m^2
