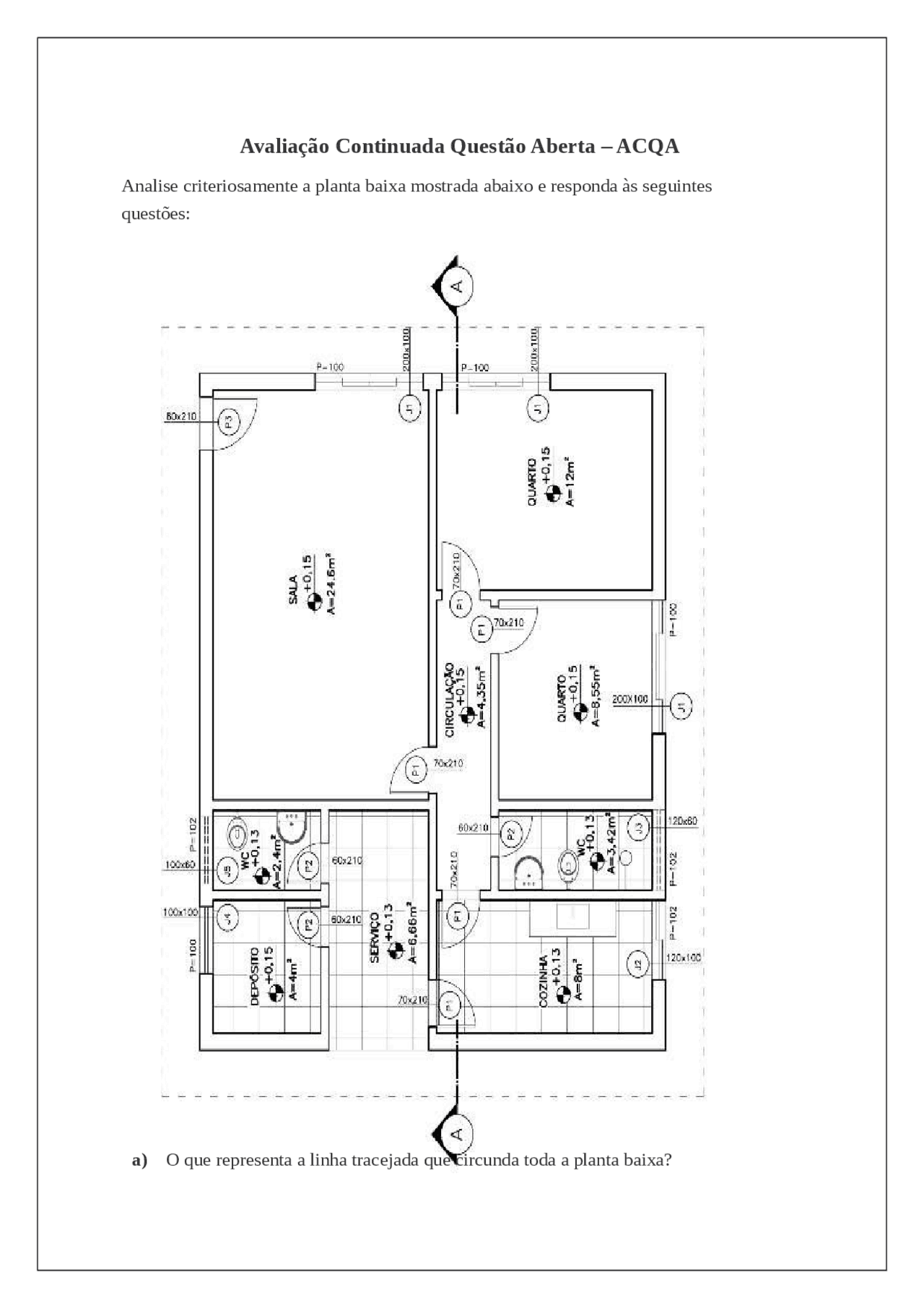

Analise criteriosamente a planta baixa mostrada abaixo e responda às seguintes
questões:
a) O que representa a linha tracejada que circunda toda a planta baixa?
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
ACQA Projeto Arquitetônico, Exercícios de Gerenciamento de Projetos Arquitetônicos
ACQA da Disciplina Projeto Arquitetônico
Tipologia: Exercícios
2024
1 / 2
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe ACQA Projeto Arquitetônico e outras Exercícios em PDF para Gerenciamento de Projetos Arquitetônicos, somente na Docsity!
Avaliação Continuada Questão Aberta – ACQA
Analise criteriosamente a planta baixa mostrada abaixo e responda às seguintes questões: a) O que representa a linha tracejada que circunda toda a planta baixa?
R: Essa linha que circunda a planta baixa é a linha do beiral. b) Porque as janelas J3 e J5 estão desenhadas com linhas tracejadas? R: Porque na altura em que essa planta foi projetada as janelas J3 e J5 se constituem como elementos não visíveis por isso o uso de linhas tracejadas, caso ocorra um corte ou a confecção de outras plantas em níveis diferentes onde seja possível ‘vê - lás’ as linhas deverão ser continuas. c) Quantas portas com abertura de 60 cm e altura 210 cm existem na edificação? R: Nesta vista contém três portas de 60x210cm. d) Qual é o valor do desnível existente entre a área de serviço e o depósito? R: Entre a área de serviço e o depósito existe o desnível de 0,2 (2 cm). e) Qual é a altura do peitoril das janelas J1? R: A altura do peitoril é de 100.
