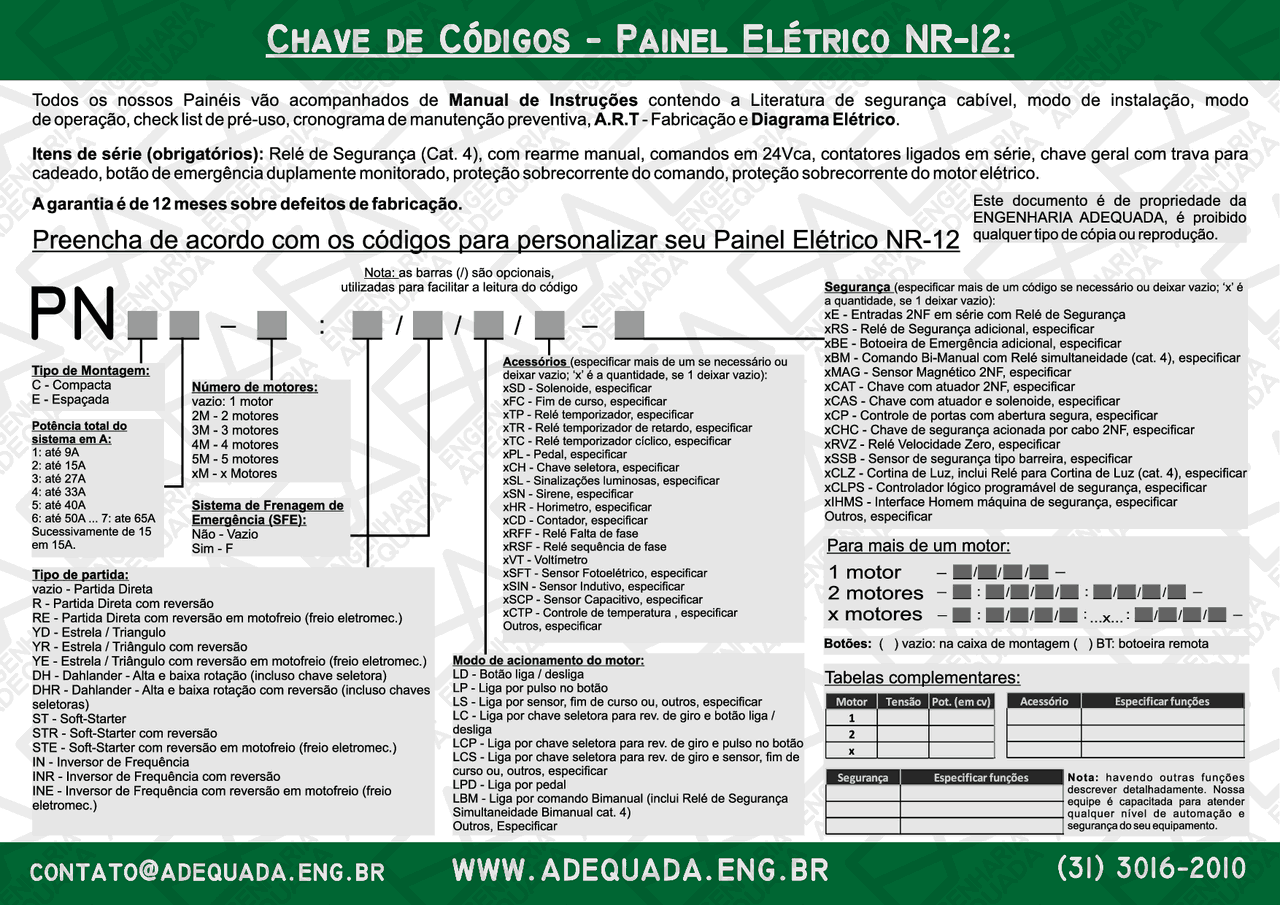

CHAVE DE CóDiGos - PAINEL ELÉTRICO NR-IZ: Todos os nossos Painéis vão acompanhados de Manual de Instruções contendo a Literatura de segurança cabível, modo de instalação, modo de operação, check list de pré-uso, cronograma de manutenção preventiva, A.R.T - Fabricação e Diagrama Elétrico. Itens de série (obrigatórios): Relé de Segurança (Cat. 4), com rearme manual, comandos em 24Vca, contatores ligados em série, chave geral com trava para cadeado, botão de emergência duplamente monitorado, proteção sobrecorrente do comando, proteção sobrecorrente do motor elétrico. Agarantia é de 12 meses sobre defeitos de fabricação. Este documento é de propriedade da ENGENHARIA ADEQUADA, é proibido Preencha de acordo com os códigos para personalizar seu Painel Elétrico NR-12 alquertipo de cópiaou reprodução. Nota: as barras (/) são opcionais, P N utilizadas para facilitar a leitura do código / / = Segurança (especificar mais de um código se necessário ou deixar vazio; 'x é a quantidade, se 1 deixar vazio): xE - Entradas 2NF em série com Relé de Segurança xRS - Relé de Segurança adicional, especificar Tipo de Montage: C - Compacta E - Espaçada Númerc ms vazio: 1 motor 2M - 2 motores 3M - 3 motores 4M- 4 motores Potência total do sistema em A: era 5M - 5 motores 3: até 27A xM - x Motores 4: até 33A 5: até 40A Sistema de Frenagem de 6: até 50A.... 7: ate 65A Emergênci: FE): Sucessivamente de 15 Não - Vazio em 15A. Sim - F Tipo de partida: vazio - Partida Direta R- Partida Direta com reversão RE - Partida Direta com reversão em motofreio (freio eletromec.) YD - Estrela / Triangulo YR - Estrela / Triângulo com reversão YE - Estrela / Triângulo com reversão em motofreio (freio eletromec.) DH - Dahlander - Alta e baixa rotação (incluso chave seletora) DHR - Dahlander - Alta e baixa rotação com reversão (incluso chaves seletoras) ST - Soft-Starter STR - Soft-Starter com reversão STE - Soft-Starter com reversão em motofreio (freio eletromec.) IN - Inversor de Frequência INR - Inversor de Frequência com reversão INE - Inversor de Frequência com reversão em motofreio (freio eletromec.) CONTATOGADEQUADA. ENG.BR Acessórios (especificar mais de um se necessário ou deixar vazio; 'x é a quantidade, se 1 deixar vazio): xSD - Solenoide, especificar xFC - Fim de curso, especificar XTP - Relé temporizador, especificar XTR - Relé temporizador de retardo, especificar xTC - Relé temporizador cíclico, especificar xPL - Pedal, especificar xCH - Chave seletora, especificar xSL - Sinalizações luminosas, especificar XSN - Sirene, especificar xHR - Horimetro, especificar xCD - Contador, especificar xRFF - Relé Falta de fase xRSF - Relé sequência de fase xVT - Voltíimetro XSFT - Sensor Fotoelétrico, especificar XSIN - Sensor Indutivo, especificar xSCP - Sensor Capacitivo, especificar xCTP - Controle de temperatura , especificar Outros, especificar Modo de acionamento do motor: LD - Botão liga / desliga LP - Liga por pulso no botão LS - Liga por sensor, fim de curso ou, outros, especificar LC - Liga por chave seletora para rev. de giro e botão liga / desliga LCP- Liga por chave seletora para rev. de giro e pulso no botão LCS - Liga por chave seletora para rev. de giro e sensor, fim de curso ou, outros, especificar LPD - Liga por pedal LBM - Liga por comando Bimanual (inclui Relé de Segurança Simultaneidade Bimanual cat. 4) Outros, Especificar WWW. ADEQUADA. ENG.BR xBE - Botoeira de Emergência adicional, especificar xBM - Comando Bi-Manual com Relé simultaneidade (cat. 4), especificar xMAG - Sensor Magnético 2NF, especificar xCAT - Chave com atuador 2NF, especificar xCAS - Chave com atuador e solenoide, especificar xCP - Controle de portas com abertura segura, especificar xCHC - Chave de segurança acionada por cabo 2NF, especificar xRVZ - Relé Velocidade Zero, especificar xSSB - Sensor de segurança tipo barreira, especificar xCLZ - Cortina de Luz, inclui Relé para Cortina de Luz (cat. 4), especificar xCLPS - Controlador lógico programável de segurança, especificar xIHMS - Interface Homem máquina de segurança, especificar Outros, especificar Para mais de um motor: 1 motor - HH HH - 2 motores -E-EH EE :E xmotores -H:HEHEH E: x Botões: ( ) vazio: na caixa de montagem ( ) BT: botoeira remota Tabelas complementares: ESSES EESTI 1 x Especificar funções Nota: havendo outras funções descrever detalhadamente. Nossa equipe é capacitada para atender qualquer nível de automação e segurança do seu equipamento. (31) 3016-2010
