INTRODUINTRODU
ÇÇ
ÃO SOBREÃO SOBRE

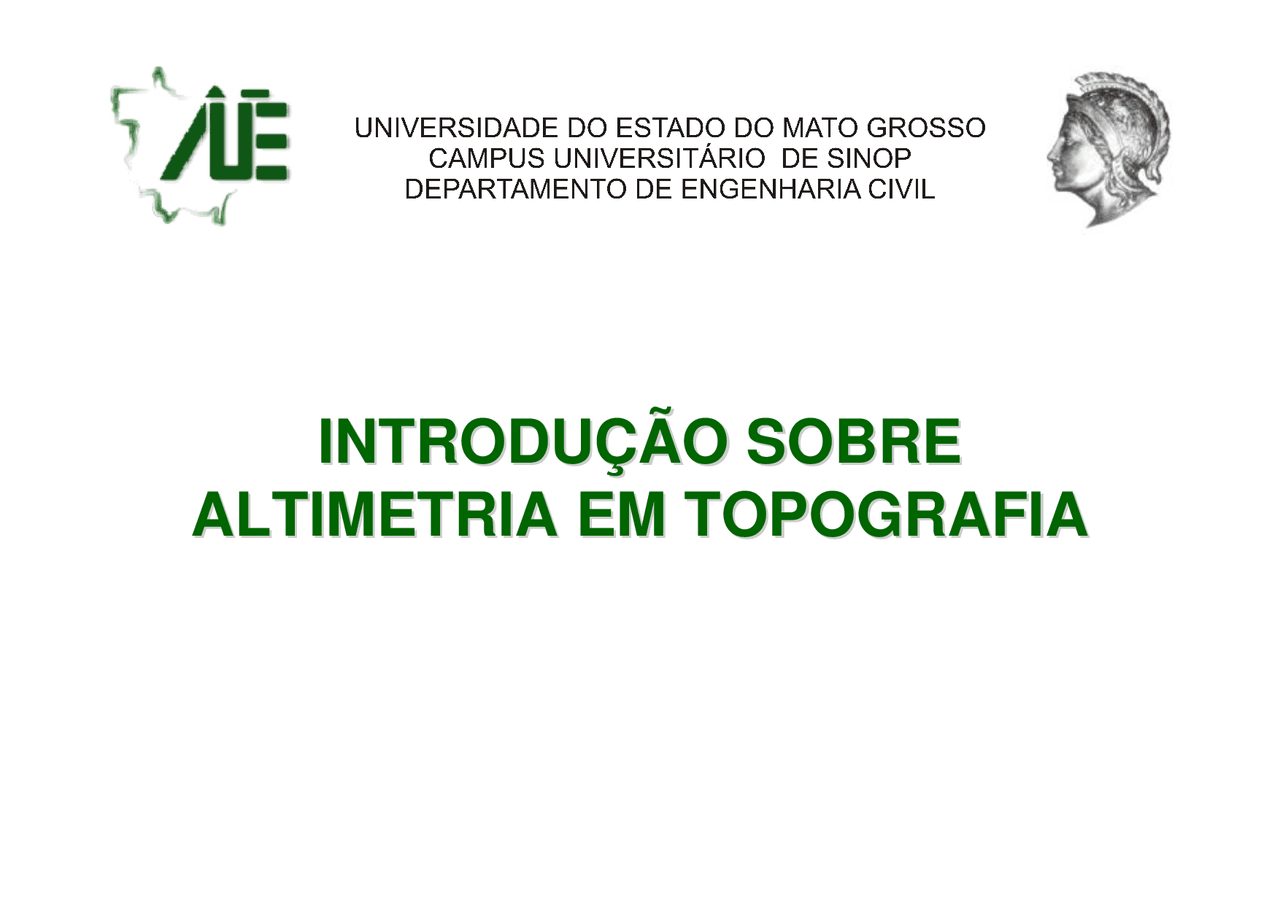

ALTIMETRIA EM TOPOGRAFIA^ ALTIMETRIA EM TOPOGRAFIA
Levantamento Topográfico
Altimétrico
De
acordo
com
a
ABNT
(1994,
p3),
o
levantamento
topográfico
altimétrico ou nivelamento é definido por: “Levantamento que objetiva, exclusivamente, a determinação dasalturas relativas a uma superfície de referência dos pontos de apoioe/ou dos pontos de detalhe, pressupondo-se o conhecimento desuas posições planimétricas, visando a representação altimétrica dasuperfície levantada.”
Prof. Msc. Edgar Nogueira Demarqui -
Topografia II - Aula 2
Superfície de Nível
-^
Superfície
de
nível
real
ou
verdadeira
plano
de
referencia
correspondente ao nível médio dos mares (geóide);
- superfície curva- não pode ser obtida por meio de aparelhos topográficos -^
Superfície de nível aparente
plano de referencia corresponde a
um plano situado abaixo ou acima do nível dos mares
- superfície hipotética, arbitrária
Prof. Msc. Edgar Nogueira Demarqui
Topografia II - Aula 2
Superfície de Nível
Prof. Msc. Edgar Nogueira Demarqui
Topografia II - Aula 2
Diferença de Nível
•^
Diferença de nível real ou verdadeira
altitudes
•^
Diferença de nível aparente
cotas
Prof. Msc. Edgar Nogueira Demarqui -
Topografia II - Aula 2
Erro de Nível Aparente
-^
Erro cometido quando substituímos a superfície de nível verdadeirapela superfície de nível aparente;
-^
Este erro também é chamado erro de esfericidade e é denominadode acordo com a fórmula abaixo:
e^
=^
0,0000000661*D-
D
representa a distância em metros entre os pontos visados.
Prof. Msc. Edgar Nogueira Demarqui -
Topografia II - Aula 2
Erro de Nível Aparente
Prof. Msc. Edgar Nogueira Demarqui -
Topografia II - Aula 2
Tipos de Nivelamento
•^
Podem ser divididos em dois tipos:
1° classe
-^
referenciados
à^
superfície
de
nível
verdadeiro. Ex: barométrico
2° classe
-^
referenciados ao nível aparente. Ex:
taqueométrico,
trigonométrico
e
o^
geométrico
(ou
diferencial)
Prof. Msc. Edgar Nogueira Demarqui -
Topografia II - Aula 2
Classes de Nivelamento
NBR 13133
a) Classe IN - nivelamento geométrico para implantação de referências
de nível (RN) de apoio altimétrico. b)
Classe
IIN
nivelamento
geométrico
para
a^
determinação
de
altitudes
ou cotas
em pontos de segurança (Ps) e vértices de
poligonais para levantamentos topográficos destinados a projetosbásicos executivos e obras de engenharia. c) Classe IIIN - Nivelamento trigonométrico para a determinação de
altitudes ou cotas em poligonais de levantamento, levantamento deperfis para estudos preliminares e/ou de viabilidade de projetos. d) Classe IVN - Nivelamento taqueométrico destinado
a levantamento
de perfis para estudos expeditos.
Prof. Msc. Edgar Nogueira Demarqui -
Topografia II - Aula 2
Nivelamento Barométrico
•^
Utiliza-se
pressões
atmosféricas
entre
pontos
para
determinar diferença de nível
- método sem precisão para serviços topográficos- instrumentação: barômetros de mercúrio
barômetros aneróides
Prof. Msc. Edgar Nogueira Demarqui -
Topografia II - Aula 2
Nivelamento Barométrico
Prof. Msc. Edgar Nogueira Demarqui -
Topografia II - Aula 2
Barômetros de Mercúrio
Prof. Msc. Edgar Nogueira Demarqui -
Topografia II - Aula 2
Barômetros Aneróides
•^
Inventado em 1843
-^
Inicialmente era usado em reconhecimentos de campo;
-^
Fácil transporte;
-^
Leituras sem dificuldades;
-^
Ajusta-se o aparelho em um ponto de altitude conhecidae
então
movimenta-se
para
o^
ponto
que
se
deseja
determinar a altitude.
Prof. Msc. Edgar Nogueira Demarqui -
Topografia II - Aula 2
