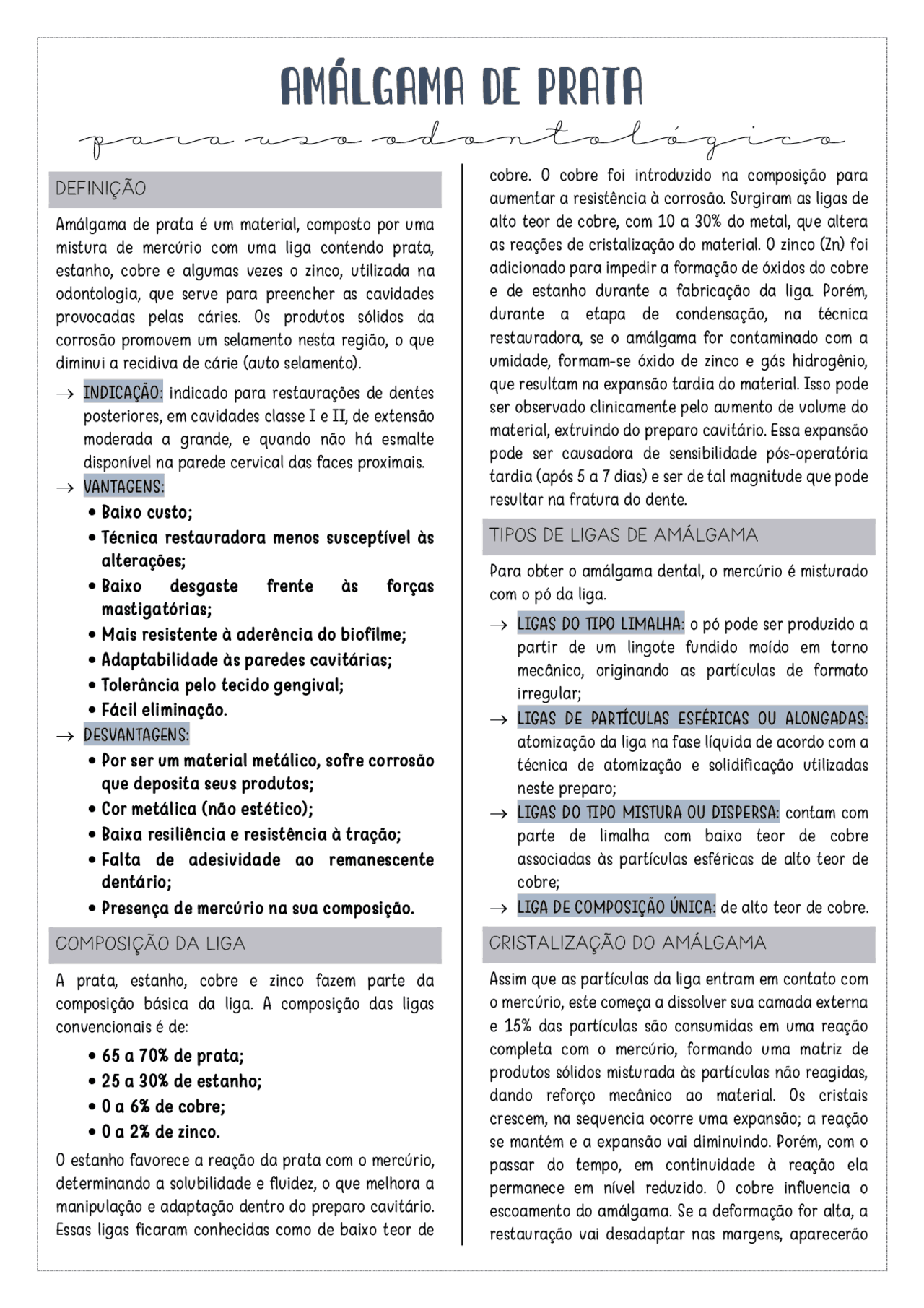

AMÁLGAMA DE PRATA
Para uso odontológico
DEFINIÇÃO
Amálgama de prata é um material, composto por uma
mistura de mercúrio com uma liga contendo prata,
estanho, cobre e algumas vezes o zinco, utilizada na
odontologia, que serve para preencher as cavidades
provocadas pelas cáries. Os produtos sólidos da
corrosão promovem um selamento nesta região, o que
diminui a recidiva de cárie (auto selamento).
→ INDICAÇÃO: indicado para restaurações de dentes
posteriores, em cavidades classe I e II, de extensão
moderada a grande, e quando não há esmalte
disponível na parede cervical das faces proximais.
→ VANTAGENS:
• Baixo custo;
• Técnica restauradora menos susceptível às
alterações;
• Baixo desgaste frente às forças
mastigatórias;
• Mais resistente à aderência do biofilme;
• Adaptabilidade às paredes cavitárias;
• Tolerância pelo tecido gengival;
• Fácil eliminação.
→ DESVANTAGENS:
• Por ser um material metálico, sofre corrosão
que deposita seus produtos;
• Cor metálica (não estético);
• Baixa resiliência e resistência à tração;
• Falta de adesividade ao remanescente
dentário;
• Presença de mercúrio na sua composição.
COMPOSIÇÃO DA LIGA
A prata, estanho, cobre e zinco fazem parte da
composição básica da liga. A composição das ligas
convencionais é de:
• 65 a 70% de prata;
• 25 a 30% de estanho;
• 0 a 6% de cobre;
• 0 a 2% de zinco.
O estanho favorece a reação da prata com o mercúrio,
determinando a solubilidade e fluidez, o que melhora a
manipulação e adaptação dentro do preparo cavitário.
Essas ligas ficaram conhecidas como de baixo teor de
cobre. O cobre foi introduzido na composição para
aumentar a resistência à corrosão. Surgiram as ligas de
alto teor de cobre, com 10 a 30% do metal, que altera
as reações de cristalização do material. O zinco (Zn) foi
adicionado para impedir a formação de óxidos do cobre
e de estanho durante a fabricação da liga. Porém,
durante a etapa de condensação, na técnica
restauradora, se o amálgama for contaminado com a
umidade, formam-se óxido de zinco e gás hidrogênio,
que resultam na expansão tardia do material. Isso pode
ser observado clinicamente pelo aumento de volume do
material, extruindo do preparo cavitário. Essa expansão
pode ser causadora de sensibilidade pós-operatória
tardia (após 5 a 7 dias) e ser de tal magnitude que pode
resultar na fratura do dente.
TIPOS DE LIGAS DE AMÁLGAMA
Para obter o amálgama dental, o mercúrio é misturado
com o pó da liga.
→ LIGAS DO TIPO LIMALHA: o pó pode ser produzido a
partir de um lingote fundido moído em torno
mecânico, originando as partículas de formato
irregular;
→ LIGAS DE PARTÍCULAS ESFÉRICAS OU ALONGADAS:
atomização da liga na fase líquida de acordo com a
técnica de atomização e solidificação utilizadas
neste preparo;
→ LIGAS DO TIPO MISTURA OU DISPERSA: contam com
parte de limalha com baixo teor de cobre
associadas às partículas esféricas de alto teor de
cobre;
→ LIGA DE COMPOSIÇÃO ÚNICA: de alto teor de cobre.
CRISTALIZAÇÃO DO AMÁLGAMA
Assim que as partículas da liga entram em contato com
o mercúrio, este começa a dissolver sua camada externa
e 15% das partículas são consumidas em uma reação
completa com o mercúrio, formando uma matriz de
produtos sólidos misturada às partículas não reagidas,
dando reforço mecânico ao material. Os cristais
crescem, na sequencia ocorre uma expansão; a reação
se mantém e a expansão vai diminuindo. Porém, com o
passar do tempo, em continuidade à reação ela
permanece em nível reduzido. O cobre influencia o
escoamento do amálgama. Se a deformação for alta, a
restauração vai desadaptar nas margens, aparecerão
