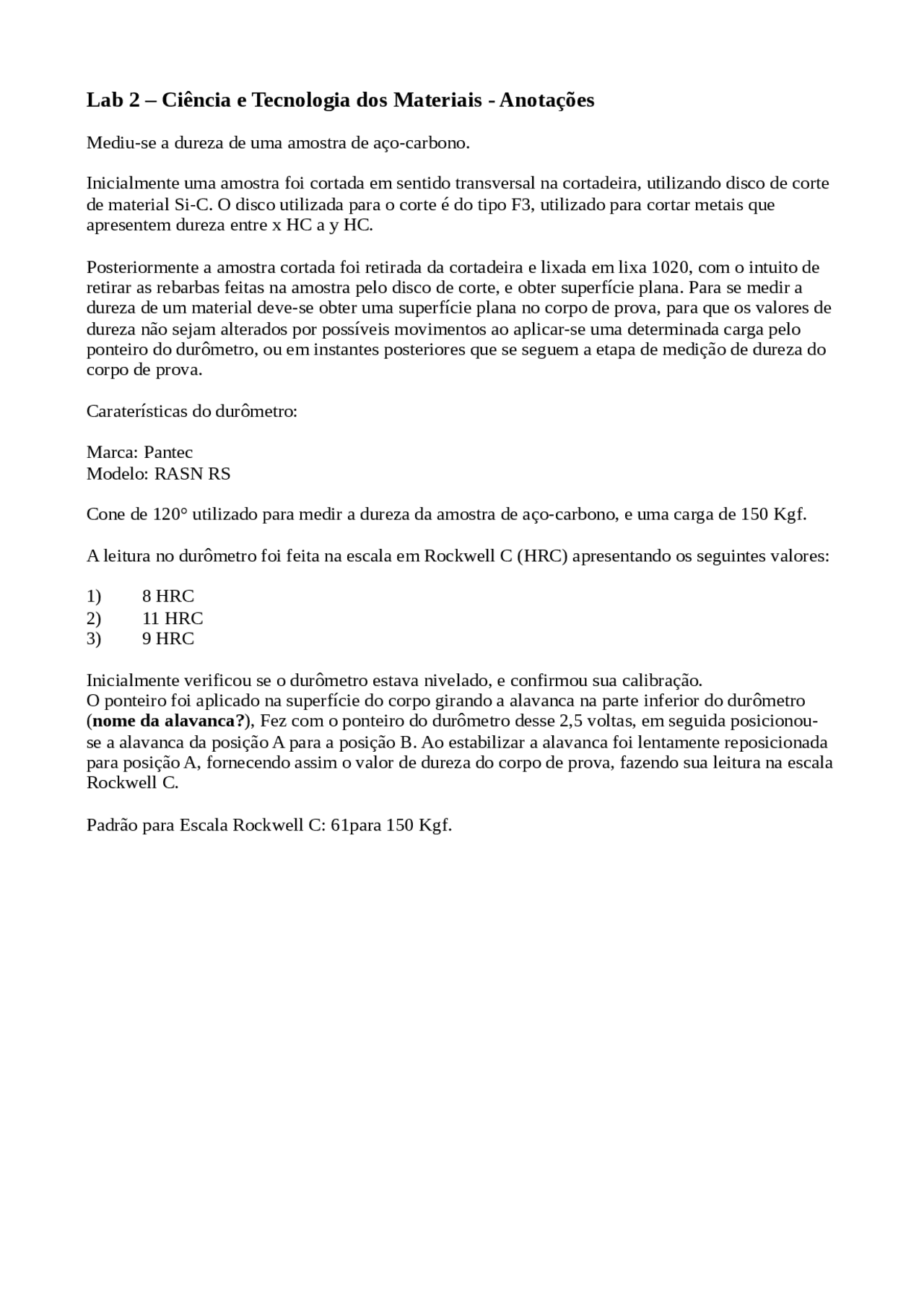

Lab 2 – Ciência e Tecnologia dos Materiais - Anotações
Mediu-se a dureza de uma amostra de aço-carbono.
Inicialmente uma amostra foi cortada em sentido transversal na cortadeira, utilizando disco de corte
de material Si-C. O disco utilizada para o corte é do tipo F3, utilizado para cortar metais que
apresentem dureza entre x HC a y HC.
Posteriormente a amostra cortada foi retirada da cortadeira e lixada em lixa 1020, com o intuito de
retirar as rebarbas feitas na amostra pelo disco de corte, e obter superfície plana. Para se medir a
dureza de um material deve-se obter uma superfície plana no corpo de prova, para que os valores de
dureza não sejam alterados por possíveis movimentos ao aplicar-se uma determinada carga pelo
ponteiro do durômetro, ou em instantes posteriores que se seguem a etapa de medição de dureza do
corpo de prova.
Caraterísticas do durômetro:
Marca: Pantec
Modelo: RASN RS
Cone de 120° utilizado para medir a dureza da amostra de aço-carbono, e uma carga de 150 Kgf.
A leitura no durômetro foi feita na escala em Rockwell C (HRC) apresentando os seguintes valores:
1) 8 HRC
2) 11 HRC
3) 9 HRC
Inicialmente verificou se o durômetro estava nivelado, e confirmou sua calibração.
O ponteiro foi aplicado na superfície do corpo girando a alavanca na parte inferior do durômetro
(nome da alavanca?), Fez com o ponteiro do durômetro desse 2,5 voltas, em seguida posicionou-
se a alavanca da posição A para a posição B. Ao estabilizar a alavanca foi lentamente reposicionada
para posição A, fornecendo assim o valor de dureza do corpo de prova, fazendo sua leitura na escala
Rockwell C.
Padrão para Escala Rockwell C: 61para 150 Kgf.
