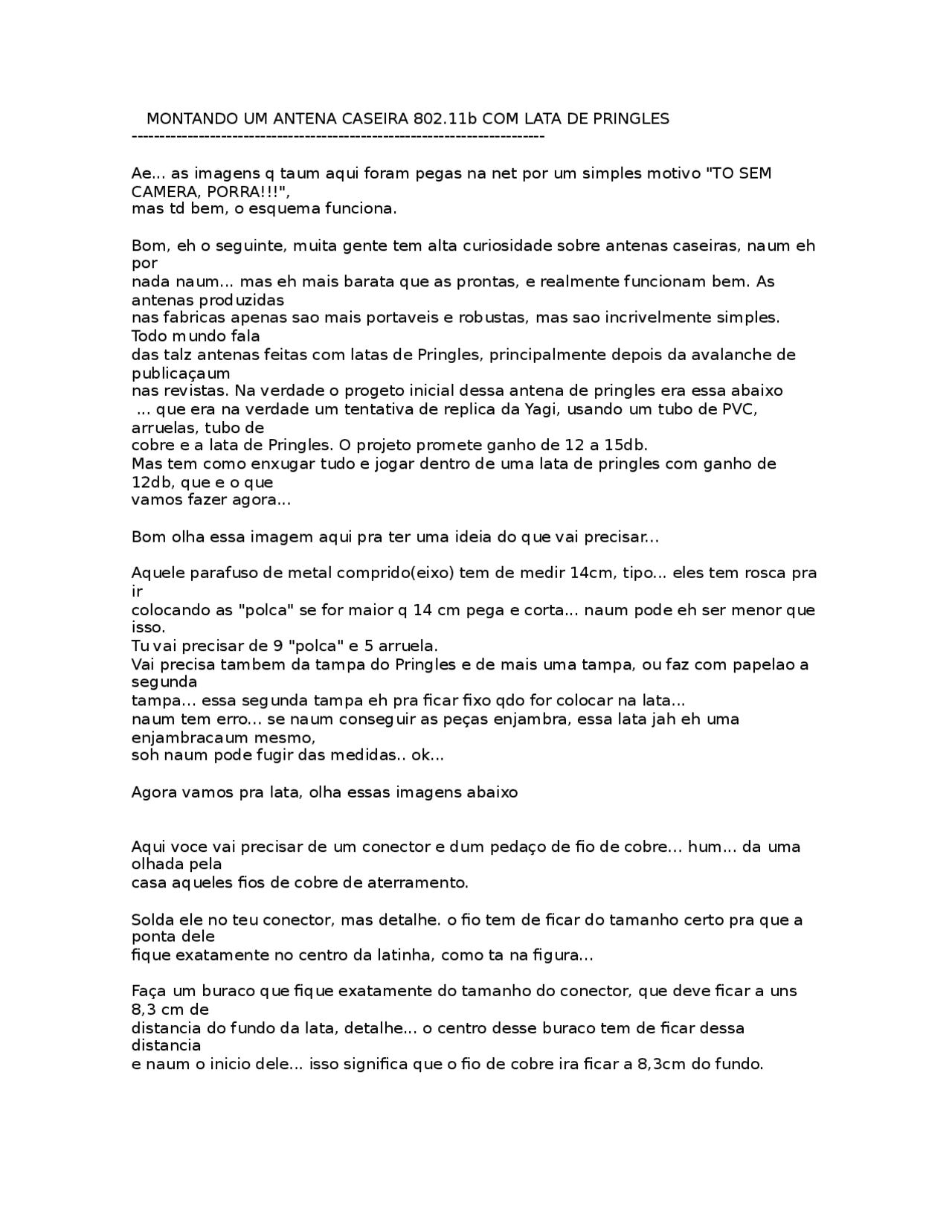

Bom, eh o seguinte, muita gente tem alta curiosidade sobre antenas caseiras, naum eh por nada naum... mas eh mais barata que as prontas, e realmente funcionam bem. As antenas produzidas nas fabricas apenas sao mais portaveis e robustas, mas sao incrivelmente simples. Todo mundo fala das talz antenas feitas com latas de Pringles, principalmente depois da avalanche de publicaçaum nas revistas. Na verdade o progeto inicial dessa antena de pringles era essa abaixo ... que era na verdade um tentativa de replica da Yagi, usando um tubo de PVC, arruelas, tubo de cobre e a lata de Pringles. O projeto promete ganho de 12 a 15db. Mas tem como enxugar tudo e jogar dentro de uma lata de pringles com ganho de 12db, que e o que vamos fazer agora...

Bom olha essa imagem aqui pra ter uma ideia do que vai precisar...

Aquele parafuso de metal comprido(eixo) tem de medir 14cm, tipo... eles tem rosca pra ir colocando as "polca" se for maior q 14 cm pega e corta... naum pode eh ser menor que isso. Tu vai precisar de 9 "polca" e 5 arruela. Vai precisa tambem da tampa do Pringles e de mais uma tampa, ou faz com papelao a segunda tampa... essa segunda tampa eh pra ficar fixo qdo for colocar na lata... naum tem erro... se naum conseguir as peças enjambra, essa lata jah eh uma enjambracaum mesmo, soh naum pode fugir das medidas.. ok...

Agora vamos pra lata, olha essas imagens abaixo

Aqui voce vai precisar de um conector e dum pedaço de fio de cobre... hum... da uma olhada pela casa aqueles fios de cobre de aterramento.

Solda ele no teu conector, mas detalhe. o fio tem de ficar do tamanho certo pra que a ponta dele fique exatamente no centro da latinha, como ta na figura...

Faça um buraco que fique exatamente do tamanho do conector, que deve ficar a uns 8,3 cm de distancia do fundo da lata, detalhe... o centro desse buraco tem de ficar dessa distancia e naum o inicio dele... isso significa que o fio de cobre ira ficar a 8,3cm do fundo.

O conector, deixar mais ou menos na borda... o suficiente pra prender... use cola quente ou alguma outra coisa pra prender...esse conector naum pode ficar dançando...

Agora ta na hora de fecha a latinha... siguinti...a parte da tampa, que tem o parafuso NAO pode encostar no fio de cobre... tem de chegar perto.. mas naum encostar... se chega a ecosta corta um pouco mais(naum o fio de cobre, cortar o parafuso tah)... mas tipo... c tive nas medida que passei aqui naum vai encosta.. blz...

Por incrivel q pareça funciona...

mail-me

Por Thinker

20 de julho de 2006

Uma das coisas mais legais que se tem são as antenas caseiras. Nesse tutorial busco apresentar os detalhes práticos e teóricos da manufatura das famosas antenas, de uma forma mais abrangente esse tutorial se volta a todos os tipos de “latas” não somente as famosas antenas de Pringles. Obs: Algumas medidas estão em polegadas ( " ), para transformar de polegadas para centímetros multiplique por 2, Obs2: Eu utilizei uma folha laminada de cobre para construir uma “lata” de medidas ideais para esse tutorial, visite o fórum que encontrara as fotos.

Primeiramente você vai precisar ter os equipamentos necessários para o wireless, sendo placa adaptadora e pigtail (cabo conector entre placa e cabo proveniente da antena).

Para fazer a antena de lata você vai precisar de: § Um conector-N fêmea, ou algum outro que possa substituí-lo (para ligar a antena no pigtail) § 1.25" de fio de cobre tamanho12 (usados nos fios de aterramento de casas) § Uma lata (claro!)

Parte I - Escolhendo a lata

Você precisará de uma lata que tenha um diâmetro de abertura que seja condizente com a freqüência das ondas que iremos capturar, os cálculos envolvem a freqüência, velocidade e comprimento de onda. Para simplificar montei uma pagina com uma calculadora, clique no link para abrir ela. Se você tiver uma lata de Pringles pule para a Parte II:

Agora você só precisa soldar o pedaço de cobre no conector (se ainda não o fez) e soldar o

conector na lata. Pronto, você tem uma cantenna clássica!

Parte V – Otimizações.

Como nunca ser bom é o bastante trago aqui mais duas modificações que otimizarão sua cantenna e aumentarão significativamente seu ganho de sinal. Note que você não deverá utilizar as duas otimizações ao mesmo tempo.

1ª – Funil defletor. Essa modificação é basicamente um funil que aumenta a quantidade de ondas captadas, ele segue o diagrama abaixo, para faze-lo você pode usar basicamente qualquer mateiral refletor, é comum o uso de caixas de leite, pedaços de calha, papelão revestido de papel laminado, tudo depende da sua criatividade =)

Faça o corte como na figura IV.2, sendo o Raio1 igual ao diâmetro da sua lata (R1 = D) e o Raio2 igual ao diâmetro2 pretendido para o funil (R2 = D2), tente fazer com que D2 seja 70% maior que D ( R2 = 1,7D).

2ª – Coletor YAGI (para latas Pringles). Para fazer o coletor YAGI você precisara de: § Haste com rosca de 5+5/8" de comprimento e 1/8" de diâmetro § Um cano de alumínio ou cobre de 6" de comprimento e 0.25" de diâmetro (pode ser usado um cano de antena, daqueles que são ocos e quebram com facilidade) § Cinco arruelas de 1" § Duas porcas que encaixem na haste. § Pedaços circulares de plástico de mesmo diâmetro da lata

Corte o cano em quatro pedaços de 1,2", coloque uma porca na ponta da haste, e vá intercalando, uma arruela, um pedaço de cano, até terminar, no final use a outra rosca para prender, use os pedaços de plástico durante a extensão da haste. Seu coletor YAGI deve ficar com esta aparência:

Agora coloque o coletor dentro da lata, certifique-se de que o coletor não encosta no conector, se encostar diminua um pouco o tamanho do coletor. Bom, é isso ai! Keep chalking.
