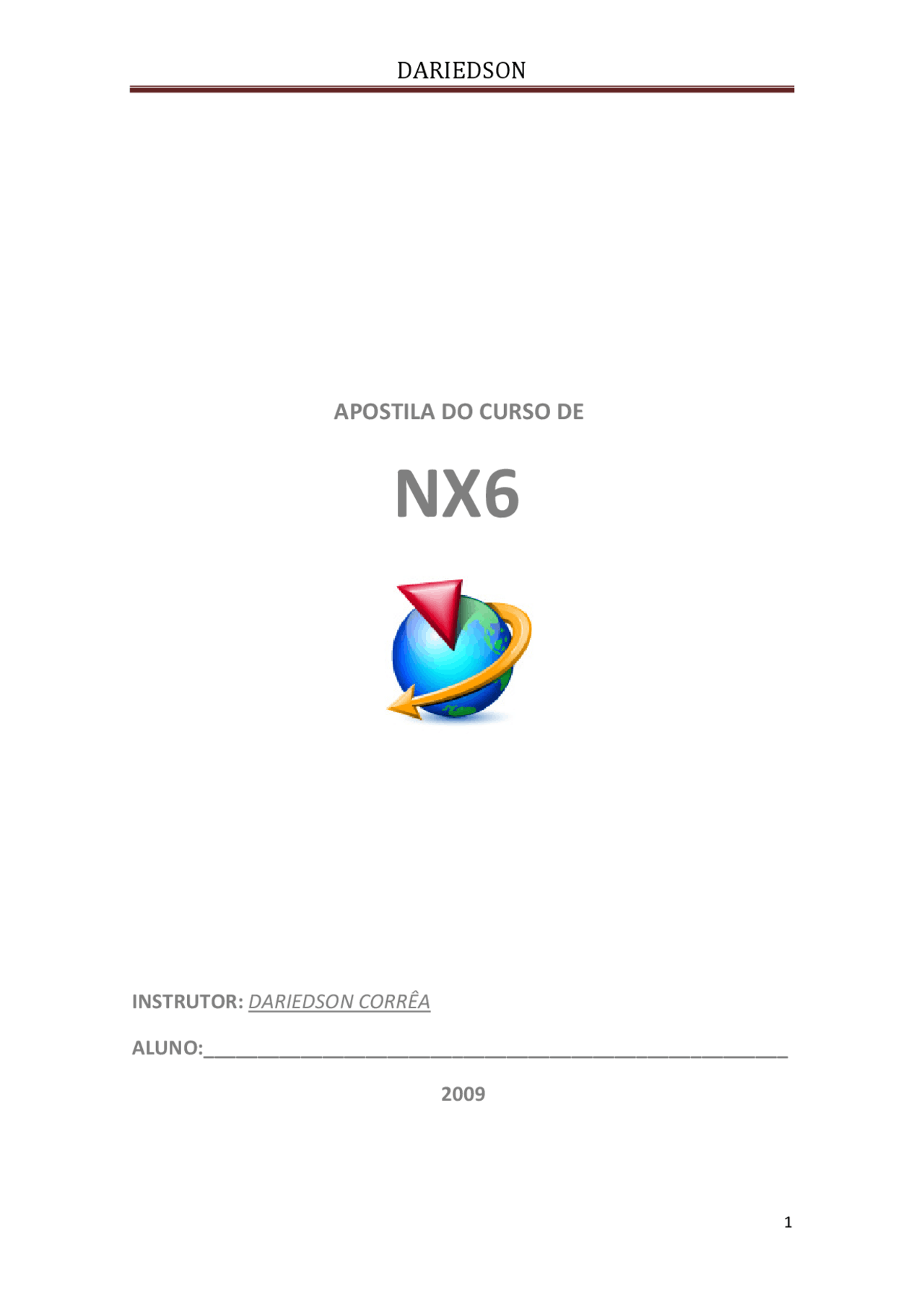

DARIEDSON
1
APOSTILA DO CURSO DE
NX6
INSTRUTOR: DARIEDSON CORRÊA
ALUNO:______________________________________________________
2009
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Apostila Nx 6, Notas de estudo de Cultura
Detalhado - Detalhado
Tipologia: Notas de estudo
Antes de 2010
1 / 115
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Apostila Nx 6 e outras Notas de estudo em PDF para Cultura, somente na Docsity!
APOSTILA DO CURSO DE
NX
INSTRUTOR: DARIEDSON CORRÊA
ALUNO:______________________________________________________
NX
O NX é um software (CAD/CAM/CAE) da UGS PLM Software (SIEMENS),empregado na área de desenho técnico em geral.
CAD- Computador Auxiliando Desenho.
Usado na modelagem de peças em geral ( 2D e 3D).
CAM-Computador Auxiliando Manufatura.
Usado na programação para Máquinas CNC´s (Torno, Centro de Usinageme Eletroerosão à fio, etc)
CAE- Computador Auxiliando Engenharia
Usado para simular projetos em geral:materiais, movimentos de articulações, motores, ergonomia,etc) e Mecânicos (resistência de
Elétricos (circuitos em geral)
Design de pacote
designers de pacote nos mercados de bens consumíveis empacotados e de alimentos e bebidas.^ O software NX é uma ferramenta ideal para os desafios enfrentados por
Design mecânico
flexibilidade e coordenação superiores para o desenvolvimento de produtos.^ As ferramentas de design mecânico do NX oferecem poder, produtividade,
Design de sistemas eletromecânicos
solução que integra componentes mecânicos, elétricos e eletrônicos.^ O NX simplifica e acelera o design de sistemas eletromecânicos com uma
Simulação mecânica
disciplinar que usam os poderosos recursos na preparação, resolução e processamento posterior de^ O NX oferece a maior variedade do mercado de soluções de simulação multi- modelos.
Simulação eletromecânica
para produtos eletromecânicos: temperatura, vibração e poeira ou umidade.^ O NX inclui soluções de simulação para todos os modos de falha principais
Modelagem e design de gabaritos
à fabricação, vinculando dinamicamente a modelos de produto para modelagem, moldes, matrizes e^ Os aplicativos NX Tooling estendem a produtividade de design e a eficiência gabaritos de produção precisos e oportunos.
Usinagem
operatriz que maximiza o resultado das máquinas operatrizes mais avançadas.^ O NX CAM oferece uma solução completa para a programação de máquina
Gerenciamento do processo de engenharia
Teamcenter, oferece uma única fonte de conhecimento de processos e de engenharia de produtos,^ O gerenciamento do processo de engenharia do NX, movido pelo totalmente integrado a CAD, CAM e CAE.
COMO CRIAR UM ARQUIVO?
1° PASSO: New 2° PASSO: Model (é um arquivo para modelamento em 3D) 3°PASSO: Digitar o nome do arquivo em Name, Ex: peca_1 (obs: sem acentos, Ç e simbolos) 4°PASSO: Procurar uma pasta para guardar o arquivo em Folder, Ex: C:\FNE
5°PASSO: OK
COMO SALVAR UM ARQUIVO?
1° PASSO: File 2° PASSO: Save as 3° PASSO: Encontrar a pasta onde está o arquivo em Salvar em : FNE 3°PASSO: Nomear o arquivo em Nome do arquivo : peca_ 4°PASSO: selecionar a extensão em Salvar como Tipo: Part Files (*.prt) 4°PASSO: OK
BARRA PADRÃO
BARRA DE VISUALIZAÇÃO
BARRA DE UTILIDADES
BARRA DE FUNÇÕES DE CONSTRUÇÃO
BARRA DE OPERAÇÃO DE CONSTRUÇÃO
BARRA DE CURVAS
ÍCONE S MAIS USADOS
Rascunho Editar Secção Extrusão Fixar a secção Chanfro Medir ângulos Raios Medir distância Aumentar paredes Criar plano de trabalho Casca em sólido Criar origem do sistema de Coordenadas) Revolução Posicionar para um novo sist. de coord. criar nervura Visualizar Vista Unir Aparência da do objeto (sólida/arame, etc) subtrair Tom de do fundo da tela Aplicar Rosca Deletar objeto Espelhar objeto Mover objeto na tela (pan) Extrair (faces/linhas,etc) Enquadrar objeto Aparar objeto Zoom para mais Costurar Zoom para mais e para menos Criar texto
BARRA DE FERRAMENTAS DO SKETCH
Dimensionamento
Repetir o comando para as demais cotas, até formar um quadrado de 10x10.
Finish Sketch, para voltar.
Criando Extrusão Altura de 10mm Extrude/selecionar o Sketch a ser extrudado /
2º digitar a altura em distance(obs: se necessário inverter o sentido em reverse direction/
enter/
Editando Sketch *Como alterar as cotas para formar um quadrado de 12x12 fazer um furo de Ø5? Existem várias formas de editar Sketch (rascunho) 1º Forma: dar um clique duplo sobre o Sketch ou Botão direito sobre o Sketch/Edit... 2º Forma: botão direito sobre a Extrusão já criada, Edit Sketch 3º Forma: clique duplo sobre na árvore de construção o sketch ou botão direito/Edit... Part Navigator , procurar o Sketch a ser editado/dar um
Deverá ficar como na figura abaixo.
Clique duplo sobre a cota ou botão direito sobre a cota /Edit...
Substituir o valor de 5 para 6mm /enter. Obs: Repetir os dois passos anteriores para as demais cotas
Fazendo o furo de Ø5mm Circle/clicar no centro do Sketch/arrastar com mouse/digitar 5/esc/
Finish Sketch
