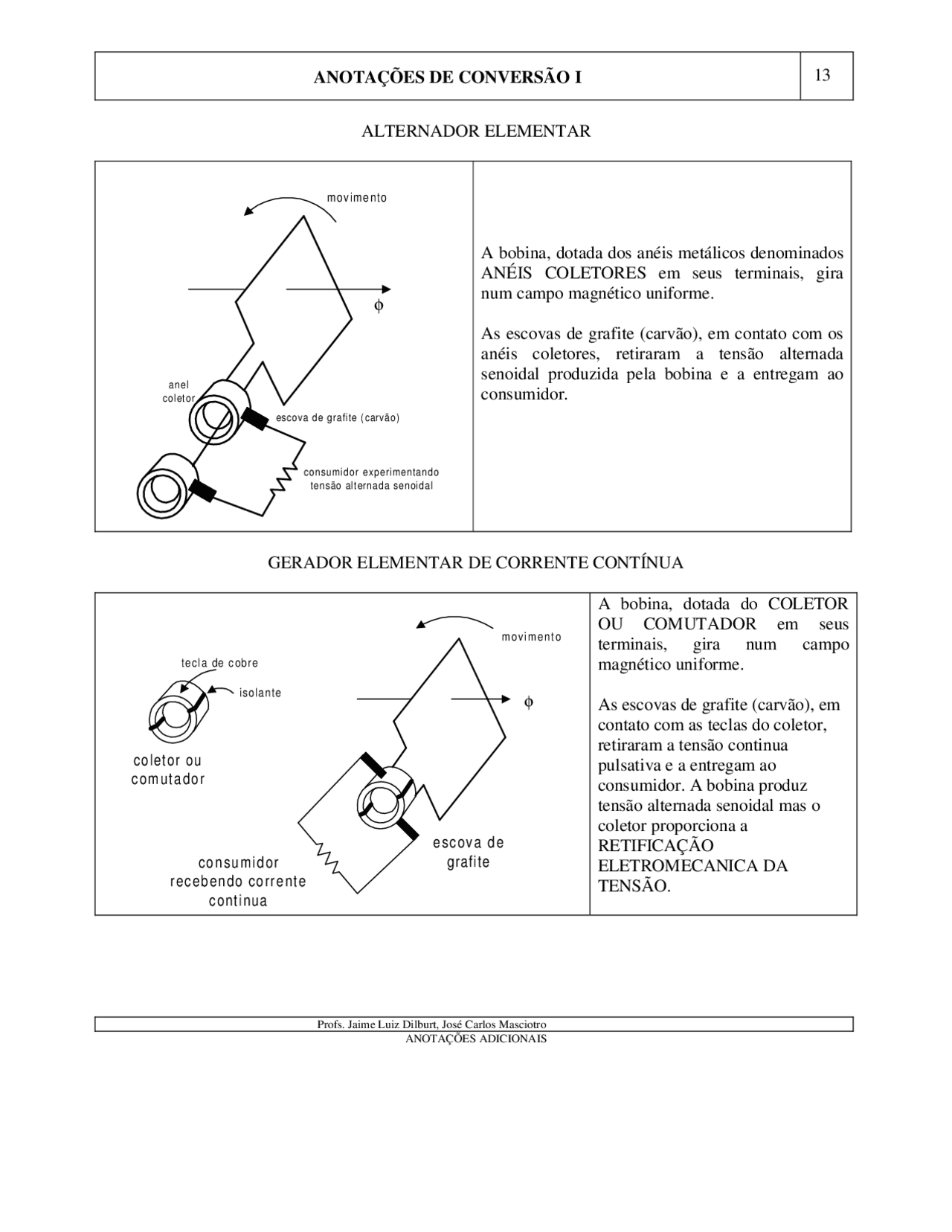

ALTERNADOR ELEMENTAR
movimento
φ
consumidor experimentando
tensão alternada senoidal
escova de grafite (carvão)
anel
coletor
A bobina, dotada dos anéis metálicos denominados
ANÉIS COLETORES em seus terminais, gira
num campo magnético uniforme.
As escovas de grafite (carvão), em contato com os
anéis coletores, retiraram a tensão alternada
senoidal produzida pela bobina e a entregam ao
consumidor.
GERADOR ELEMENTAR DE CORRENTE CONTÍNUA
consumidor
recebendo corrente
continua
isolante
coletor ou
comutador
tecla de cobre
φ
movimento
escova de
grafite
A bobina, dotada do COLETOR
OU COMUTADOR em seus
terminais, gira num campo
magnético uniforme.
As escovas de grafite (carvão), em
contato com as teclas do coletor,
retiraram a tensão continua
pulsativa e a entregam ao
consumidor. A bobina produz
tensão alternada senoidal mas o
coletor proporciona a
RETIFICAÇÃO
ELETROMECANICA DA
TENSÃO.
