Iniciando o Sistema topoGRAPH 98 Módulo Topografia

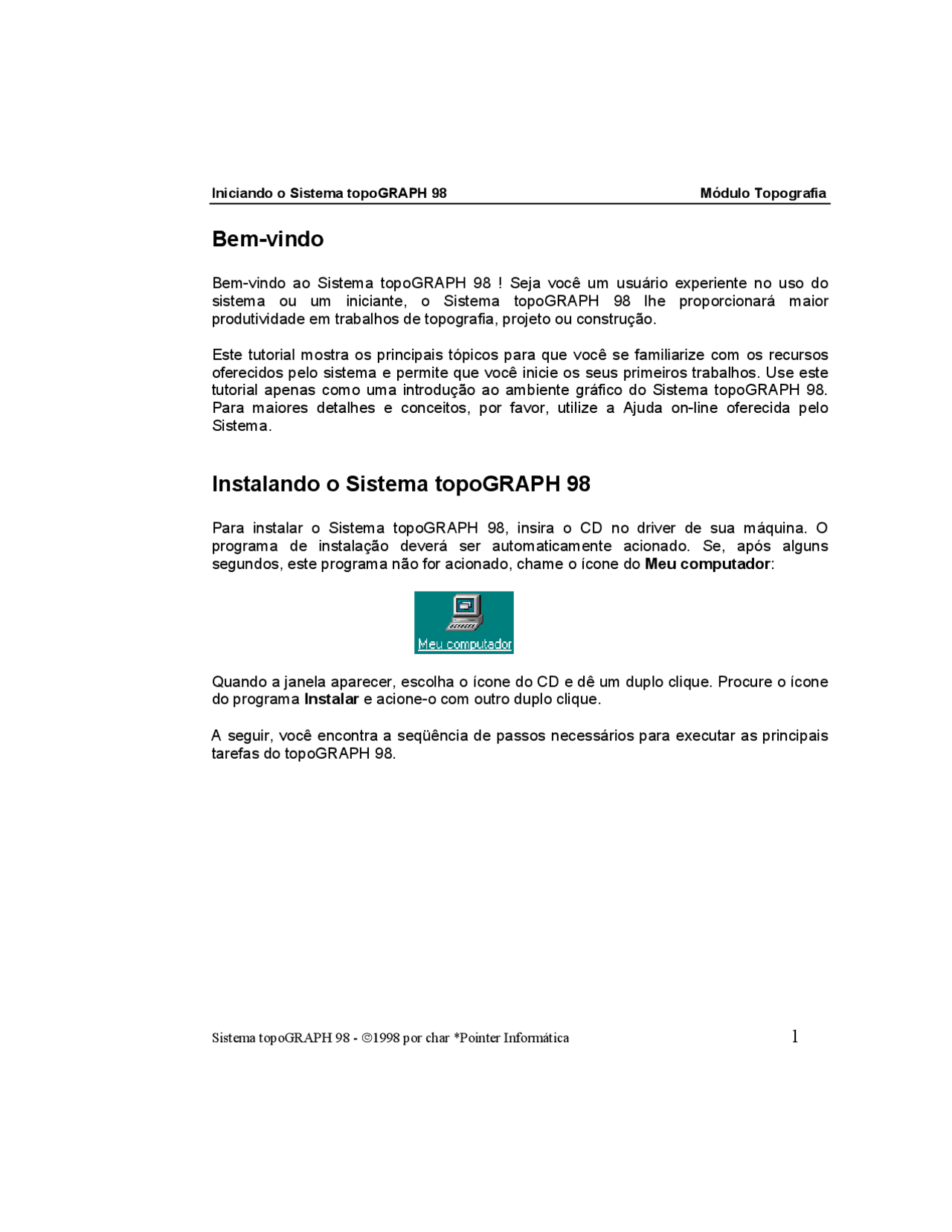

Bem-vindo
Bem-vindo ao Sistema topoGRAPH 98! Seja você um usuário experiente no uso do sistema ou um iniciante, o Sistema topoGRAPH 98 lhe proporcionará maior produtividade em trabalhos de topografia, projeto ou construção.
Este tutorial mostra os principais tópicos para que você se familiarize com os recursos oferecidos pelo sistema e permite que você inicie os seus primeiros trabalhos. Use este tutorial apenas como uma introdução ao ambiente gráfico do Sistema topoGRAPH 98. Para maiores detalhes e conceitos, por favor, utilize a Ajuda on-line oferecida pelo Sistema.
Instalando o Sistema topoGRAPH 98
Para instalar o Sistema topoGRAPH 98, insira o CD no driver de sua máquina. O programa de instalação deverá ser automaticamente acionado. Se, após alguns segundos, este programa não for acionado, chame o ícone do Meu computador:
Quando a janela aparecer, escolha o ícone do CD e dê um duplo clique. Procure o ícone do programa Instalar e acione-o com outro duplo clique.
A seguir, você encontra a seqüência de passos necessários para executar as principais tarefas do topoGRAPH 98.
Módulo Topografia Iniciando o Sistema topoGRAPH 98
Como abrir um projeto existente _
- Na área de trabalho do Windows, procure o ícone do topoGRAPH e dê um duplo clique sobre ele para carregar o programa.
- Quando a janela do topoGRAPH98 aparecer, vá até o menu Projeto e escolha a opção Abrir.
- Será apresentada a caixa de diálogo padrão do Windows onde você deverá procurar o projeto a ser aberto. Procure a pasta c:\tg98\ projetos\ tutorial e abra o projeto tutorial.tgp.
- Ao abrir o projeto, uma nova janela aparecerá com as tabelas existentes no projeto.
Módulo Topografia Iniciando o Sistema topoGRAPH 98
2. Clique no botão Novo para inserir um novo equipamento. Preencha os campos com
as informações abaixo, clique nos botões OK e FECHAR para sair.
- Para cadastrar as tolerâncias das cadernetas, vá até o menu Projeto e escolha as opções Configuração–Tolerâncias e a seguinte caixa de diálogo aparecerá.
- Preencha os campos com os dados acima, clique na aba Poligonais para editar as tolerâncias das poligonais, para sair clique no botão OK.
Iniciando o Sistema topoGRAPH 98 Módulo Topografia
Como formatar dados do Psion _
- Para formatar cadernetas a partir de Coletores de dados, vá até o menu Coletor, escolha a opção Psion LZ-64-Formatar e uma nova caixa aparecerá. Clique no botão Procurar e procure a pasta \TG98\Projetos\Tutorial. Escolha a opção Aldeia.med e clique no botão Formatar,
2. Digite Aldeia-Estação Total para definir o nome da tabela, clique no botão Salvar e
depois no botão Fechar.
Como editar cadernetas de campo _
- Para consultar uma caderneta existente, escolha Tipos de dados-Cadernetas Completas na caixa do projeto, selecione a opção Aldeia-Estação Total e clique no botão Abrir. Aparecerá a tabela com os dados do levantamento.
Iniciando o Sistema topoGRAPH 98 Módulo Topografia
- Clique duas vezes no primeiro campo da coluna Tipo para escolher Ré.
- Na digitação de dados numéricos, fique atento se a configuração regional do Windows é ponto ou vírgula e use o separador correspondente para digitar os dados.
- Campos não lidos devem ficar vazios.
- Para mudar de célula, tecle TAB ou clique com o mouse dentro dela.
- Lembre-se que um campo só terá seu conteúdo atualizado depois que você sair dele.
- Para salvar os dados da caderneta vá até o botão Salvar.
Como definir a seqüência das poligonais
- Escolha no campo Estações o ponto de partida S1, o primeiro a aparecer na listagem.
- Clique no botão Coordenadas, informe as coordenadas a seguir para esta Estação e o azimute para a Ré , clique no botão OK para confirmar.
Módulo Topografia Iniciando o Sistema topoGRAPH 98
- Clique no botão Vista Gráfica e aparecerá na tela um desenho com todas as estações ocupadas existentes na caderneta.
- Vá até o menu Visualizar e escolha a opção Escala. Digite o valor 5000 no campo, clique no Botão OK.
Módulo Topografia Iniciando o Sistema topoGRAPH 98
Como calcular poligonais _
- Para calcular as poligonais, vá até o menu Cálculo, escolha a opção Poligonal e aparecerá uma nova caixa com a lista das poligonais associadas à caderneta. As poligonais calculadas são mostradas em letras pretas, enquanto as poligonais não calculadas são mostradas em vermelho.
- Escolha Principal e clique no botão Editar. Aparecerá uma caixa com a seqüência desta poligonal.
Iniciando o Sistema topoGRAPH 98 Módulo Topografia
- Clique no botão Tolerâncias e depois no botão Voltar ao padrão para preencher os campos com os valores informados na configuração do projeto. Clique no botão OK para fechar a caixa.
- Clique no botão Referências. Uma caixa é aberta com os dados de Partida e Chegada da poligonal, preencha os campos com os valores mostrados na figura abaixo e clique OK.
- Escolha a opção Projeções como método de compensação e clique no botão Calcular. Caso apareçam mensagens com erros fora da tolerância, responda Sim para compensar os erros.
Iniciando o Sistema topoGRAPH 98 Módulo Topografia
- Escolha o tipo de tabela à ser concatenada, clicando na opção Coordenada e selecione o tipo Poligonais, na lista ao lado.
- Selecione todas as poligonais do projeto na lista Existentes. Clique no botão
Incluir>> para escolhê-las. Digite Aldeia Geral no campo Tabela Destino, clique nos botões Concatenar e Fechar.
- Para calcular as irradiações, volte à Caderneta completa, escolhendo o nome da tabela no menu Janela.
- Vá até o menu Cálculos, escolha a opção Irradiações e aparecerá uma nova caixa de diálogo.
Módulo Topografia Iniciando o Sistema topoGRAPH 98
- Digite Detalhes-Estação Total no campo Tabela de Irradiações, Clique na aba Coordenadas, e selecione Aldeia Geral onde estão todas as estações das poligonais deste projeto e que são a base para o cálculo das irradiações. Clique nos botões Calcular e Fechar.
- Para consultar a tabela de irradiações volte à janela do projeto, escolha Irradiações nos Tipos de dados e selecione a tabela Detalhes-Estação Total. Clique no botão Abrir para mostrar a tabela.
- Escolha as opções Arquivo-Fechar Todos para fechar todas as tabelas abertas do projeto atual. Responda SIM quando o topoGRAPH perguntar se grava a tabela Aldeia-Estação Total.
Como imprimir tabelas _
- Para imprimir os dados de uma tabela vá até o menu Arquivo, escolha a opção Configurar Página e informe as margens para a impressão.
- Escolha a opção Arquivo-Imprimir e clique no botão OK. O topograph enviará a tabela para a impressora configurada no Windows.
Como editar um desenho _
- Para iniciar um desenho novo, escolha Desenhos na lista de Tipos de dados da janela do projeto e clique no botão Nova.
Módulo Topografia Iniciando o Sistema topoGRAPH 98
- Para carregar os pontos das poligonais vá até o menu Arquivo, escolha a opção Carregar – Pontos.
- Selecione Poligonais na lista Tipos de Tabela. Marque todas as poligonais listadas, clique no botão >>Incluir>> e em seguida no botão Carregar.
- Crie uma nova camada, de acordo com as instruções dos itens 4 e 5 , com o nome IRRADIADOS.
Iniciando o Sistema topoGRAPH 98 Módulo Topografia
- Para carregar os pontos irradiados, repita os passos dos itens 6 e 7 escolhendo as tabelas de irradiações existentes no projeto.
- Para salvar o desenho vá até o menu Arquivo e escolha a opção Salvar Como. Digite o nome Aldeia e clique no botão Salvar.
Iniciando o Sistema topoGRAPH 98 Módulo Topografia
- Clique no ícone Pega Ponto para amarrar a linha em um ponto existente.
- Clique no ícone Inserir Linha e una os pontos 9 – 84- 160, veja no detalhe os pontos à serem unidos.
Módulo Topografia Iniciando o Sistema topoGRAPH 98
- Clique no ícone Enquadra.
- Dê um novo aumento na área indicada na figura abaixo.
- Libere o cursor clicando o botão direito do mouse.
