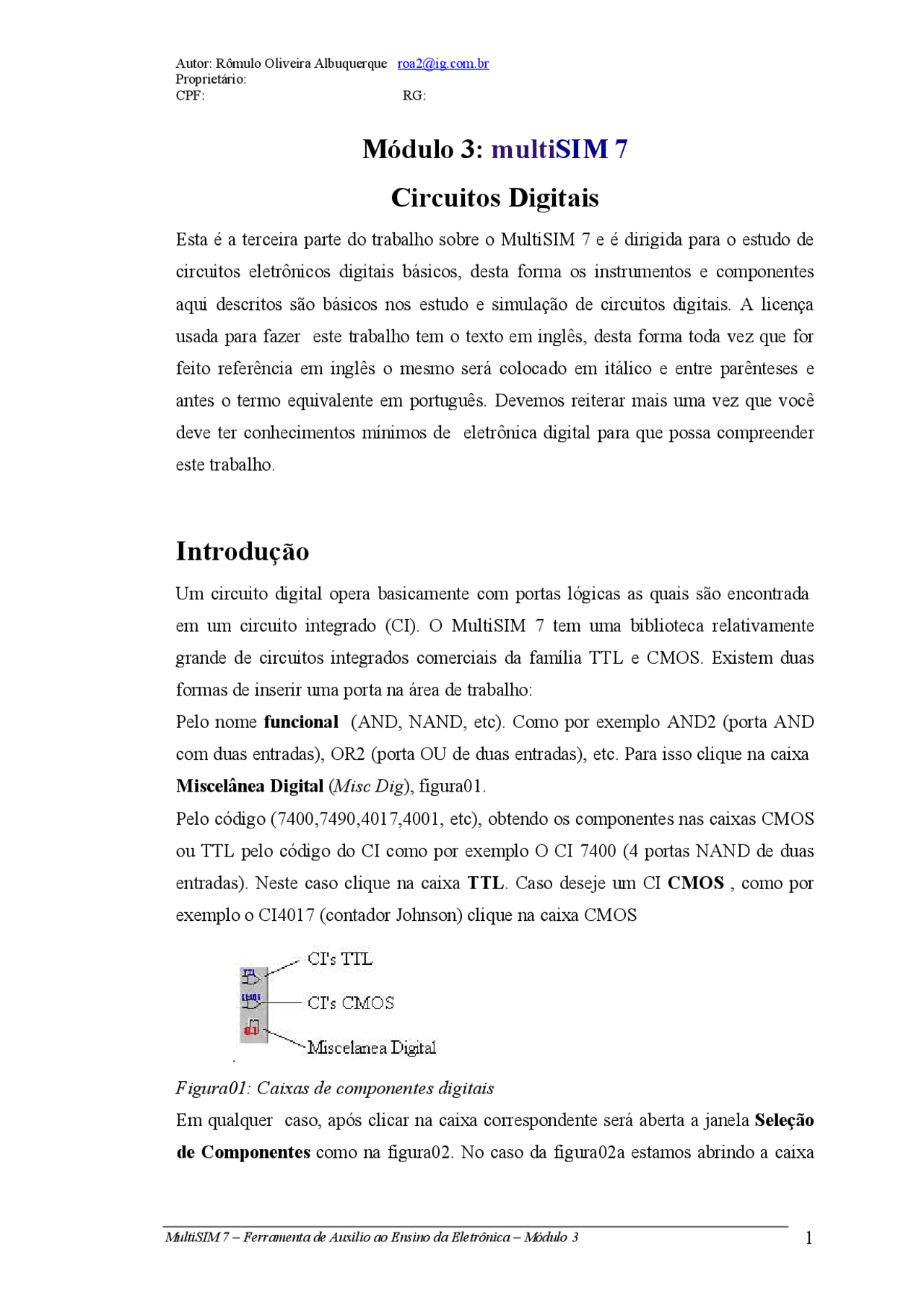

Módulo 3: multiSIM 7
Circuitos Digitais
Esta é a terceira parte do trabalho sobre o MultiSIM 7 e é dirigida para o estudo de circuitos eletrônicos digitais básicos, desta forma os instrumentos e componentes aqui descritos são básicos nos estudo e simulação de circuitos digitais. A licença usada para fazer este trabalho tem o texto em inglês, desta forma toda vez que for feito referência em inglês o mesmo será colocado em itálico e entre parênteses e antes o termo equivalente em português. Devemos reiterar mais uma vez que você deve ter conhecimentos mínimos de eletrônica digital para que possa compreender este trabalho.
Introdução
Um circuito digital opera basicamente com portas lógicas as quais são encontrada em um circuito integrado (CI). O MultiSIM 7 tem uma biblioteca relativamente grande de circuitos integrados comerciais da família TTL e CMOS. Existem duas formas de inserir uma porta na área de trabalho: Pelo nome funcional (AND, NAND, etc). Como por exemplo AND2 (porta AND com duas entradas), OR2 (porta OU de duas entradas), etc. Para isso clique na caixa Miscelânea Digital ( Misc Dig ), figura01. Pelo código (7400,7490,4017,4001, etc), obtendo os componentes nas caixas CMOS ou TTL pelo código do CI como por exemplo O CI 7400 (4 portas NAND de duas entradas). Neste caso clique na caixa TTL. Caso deseje um CI CMOS , como por exemplo o CI4017 (contador Johnson) clique na caixa CMOS
Figura01: Caixas de componentes digitais Em qualquer caso, após clicar na caixa correspondente será aberta a janela Seleção de Componentes como na figura02. No caso da figura02a estamos abrindo a caixa
CPF: RG:
de componentes TTL e no caso da figura02b estamos abrindo a caixa de componentes CMOS. Nesta janela deveremos selecionar qual a família do componente e em seguida o componente através do seu código (7400,7490, etc). Observe que nesta janela aparece também o símbolo, a função (QUAD 2 – INPUT NAND – CI com 4 portas NAND de duas entradas), o fabricante e o footprint.
( a ) ( b ) Figura02: ( a ) Caixa de seleção de componentes mostrando a caixa de CI's TTL com seleção da família 74STD e o componente 7400 ( b ) Caixa de seleção de componentes mostrando a caixa de CI's CMOS com seleção da família CMOS_10V e o componente 4017 A forma como cada porta é retirada dependerá de como foi configurado Modo de Colocar Componente (Place Componente Mode ) que está em Opções ( Options )
Preferências ( Preferences )>>> Componentes ( Component Bin ).
- Colocar um componente ( Place single component ): Neste caso será inserido um componente por vez na área de trabalho. Experimente.
- Colocar continuamente componentes com multiseção somente ( Continous Placement Multi-section part only ): Todas as partes de um componente são colocadas seqüencialmente. Por exemplo os CI’s que contém mais de uma porta. A cada clique na área de trabalho será colocada uma das secções do CI. Para sair teclar em ESC no teclado. Experimente
- Colocar Continuamente Componente ( Continous placement ): Os componentes são colocados continuamente. Para sair clicar em ESC no teclado. Experimente
CPF: RG:
Para escolher entre os dois níveis lógicos usamos a chave SPDT que se encontra em Básicos ( Basics ) (veja o CD MultiSIM 7– Módulo1). A seguir na figura5 mostramos a chave SPDT conectada a uma ponta de prova ( Probe ).
Figura05: A chave de um pólo e duas posições (SPDT) conectando um de dois níveis lógicos ao Probe Exemplo01 : A figura a seguir mostra um circuito que permite levantar a tabela verdade (TV) de uma porta lógica. Observe que as entradas estão conectadas a duas chaves de 1 pólo e duas posições (SPDT) e que as mesmas mudam de posição quando teclamos as letras "A" e "B" no teclado. Para ver a indicação do nível lógico usamos a ponta de prova (Probe).
Figura06: Circuito com chaves SPDT, Probes e porta NAND
CPF: RG:
Tabela Verdade
A B S 0 0 0 1 1 0 1 1
O Gerador de Palavras Binárias
O Gerador de Palavras binárias gera uma palavra de 32 bits na sua saída. A seguir o seu ícone na barra de instrumentos, símbolo e instrumento aberto.
Figura07: ( a ) Ícone do gerador de palavras binárias ( b ) símbolo na área de trabalho ( c ) gerador de palavras aberto Na figura7b temos: do lado esquerdo temos 15 saídas (0 a 15) e do lado direito mais 15 (16 a 31). Na figura7c temos: na parte inferior as 32 saídas dos dados digitais que indicam os valores da saída (0 ou 1). Quando os dados estiverem saindo, a saída correspondente mostrará o nível lógico. Em Controles ( Controls ) escolhemos de que forma os dados saem. Os dados podem ser transferidos para fora de três formas: Ciclicamente ( Cycle ), Salva ( Burst ) ou Passo-a-Passo ( Step ).
CPF: RG:
Figura09: Ajustando o tamanho do Buffer Exemplo02 : Vamos configurar o gerador de palavras de forma a gerar a seqüência acender 4 lâmpadas conforme a seqüência a seguir.
( a ) ( b ) Figura10: ( a ) Lâmpadas acesas na seqüência ( b ) tabela para obter a seqüência O gerador deverá ser configurado como na figura a seguir.
Figura11: Gerador de palavras configurado para gerar a seqüência da figura
CPF: RG:
Ponto de Quebra (BreakPoint)
Pontos de quebra na seqüência devem ser inseridos quando desejamos parar a seqüência num determinado ponto. Para isso posicione o cursor do mouse (que se transforma em mão) clique com o botão direito, aparecerá uma janela onde você poderá escolher o ponto de quebra ( BreakPoint), Impor ponto deQuebra ( Set Break Point ).
Figura12: Inserindo um ponto de quebra O ponto de quebra é caracterizado por uma marca vermelha na coluna da esquerda. Para retirar o ponto de quebra clique com o botão direito no ponto de quebra e em seguida em Apagar Ponto de Quebra ( Delete Break Point ).
Disparo ( Trigger )
Se selecionado Interno ( Internal ) será usado o relógio ( clock ) interno para gatilhar as palavras que saem. Se Externo ( External ) for selecionado, neste caso o gatilho será efetuado por um sinal externo. Aconselho a usar sempre o gatilho interno.
Sinal de Pronto ( Data Ready )
Usado quando o gatilho é externo. Esta saída fornece um nível alto quando os dados estão prontos. Você pode usar um indicador pra ver isso.
Sequências ( Pre Set Pattern )
Clicando em Ajustar ( Set ) será aberta a janela da figura9 em Sequências Pre Ajustadas ( Pre Set Pattern ) você poderá salvar as suas seqüências ou abrir seqüências pré existentes.
CPF: RG:
Analisador Lógico ( Logic Analyser )
O analisador lógico permite visualizar vários sinais digitais ao mesmo tempo. Tem 16 entradas para sinais lógicos, que estando ativadas mostram o número do nó a qual está conectada. A figura11 mostra o ícone na barra de instrumentos e o símbolo na área de trabalho.
( a ) ( b ) Figura14: Analisador lógico – (a) ícone da barra de instrumentos ( b ) Símbolo na área de trabalho A seguir a figura15 apresenta o Analisador Lógico aberto.
Figura15: Analisador lógico mostrando 4 formas de onda Na figura15, à esquerda estão indicadas as 16 entradas, sendo que 4 estão sendo usadas (observar a diferença). A cor das formas de onda é a mesma da cor do fio ligado na entrada. Os cursores (dois), permitem medir tempo (T1 e T2) e a diferença de tempo (T2–T1). Na figura12 a indicação dos ponteiros é:
CPF: RG:
Figura16: Medidas efetuadas com os cursores Observar que os cursores fornecem também o valor, em hexadecimal, da informação mostrada. O cursor 1: 2,145ms Valor em Hexa: 0003 O cursor 2: 4,325ms Valor em Hexa: 0001 Diferença : 2,180ms Exemplo3 : A figura14 a seguir como foi feita a conexão do analisador lógico a um circuito contador de 0 a 9.
Figura17: Analisador lógico conectado a um circuito contador de 0 a 9
Configuração do Relógio ( clock )
Clicando em Ajustar ( Set ), será aberta a janela de configuração da figura18. Nesta deve-se escolher entre relógio interno ( Internal ) ou externo ( external ), a freqüência do clock e a taxa de amostragem ( Sampling setting ). Aconselho a usar sempre o clock interno.
Figura18: Configurando o clock e a taxa de amostragem para o circuito da figura
CPF: RG:
Observe a diferença. No segundo caso 5 amostras à taxa de 1KHz significa ocupar 5ms na tela, sempre considerando Clock /Div igual a1. Experimente outros valores.
Formas de Onda de um Circuito Lógico
Exemplo04 : A seguir mostraremos uma aplicação interessante. A partir de um circuito lógico combinacional obter a saída para todas as combinações de entrada. Para gerar as entradas usaremos o gerador de palavras e para ver as formas de onda associadas usamos o analisador lógico.
Figura21: Circuito lógico combinacional Observe que a lógica executada pelo circuito é a de uma OU EXCLUSIVO. Construído o circuito o passo seguinte é a conexão do gerador de palavras e do analisador lógico ao circuito como na figura22.
Figura22: Circuito lógico analisado com gerador de palavras e analisador lógico Como são duas as variáveis de entrada (B e A) as combinações possíveis são 4 (00,01,10,11), portanto a configuração do gerador de palavras deverá fornecer estas combinações. A figura20 mostra a configuração do gerador de palavras e do clock do analisador lógico.
CPF: RG:
( a ) ( b ) Figura23: ( a ) Configuração do gerador de palavras e do ( b ) clock do analisador lógico. Feitos os ajustes e iniciada a simulação e aberto o analisado lógico, obtemos as formas de onda, sendo que a primeira de cima para baixo é a saída e as subseqüentes são A e B e a última é o clock (1KHz). Observar a lógica entre a saída e as entradas.
Figura24: Formas de onda da entrada e da saída do circuito da figura21 para as 4 combinações de entrada
CPF: RG:
Botão Clique aqui para para fazera conversão Tipo de conversão a ser feita
1 Obter a Tabela Verdade se fornecido ocircuito lógico
2 Obter a expressão lógica completa,dada a TV 3 Obter a expressão lógica simplificada,dada a TV 4 Obter a Tabela Verdade se dada aexpressão lógica 5 Obter o circuito lógico com portasdada a TV 6 Obter o circuito lógico com portasNAND dada a TV
Exemplo05 : Para exemplificar o uso do conversor lógico consideremos o circuito (observe que um circuito que tem a lógica de um OU Exclusivo). Vamos obter a sua TV.
( a ) ( b ) Figura27: ( a ) circuito para exemplo 4 ( b ) tabela verdade a ser preenchida para o exemplo 4 Selecione, no conversor lógico, quais as variáveis de entrada A,B,C,D,E,F,G,H (basta clicar na entrada correspondente) ligue-as às entradas do seu circuito (procure manter o nome igual). Ligue a saída do seu circuito em out (nono terminal da esquerda para a direita) no conversor lógico como na figura a seguir.
CPF: RG:
Figura28: Circuito lógico conectado ao Conversor Lógico
Obtendo A Tabela Verdade
Para obter a expressão lógica clique no botão de conversão Nº1 , o resultado será:
Figura29: Obtendo a tabela verdade do circuito da figura27a
Obtendo A Expressão Lógica
Para obter a expressão lógica clique no botão de conversão Nº2 , o resultado será:
Figura30: Obtendo a expressão lógica do circuito da figura24a Observe que a expressão obtida na figura30 já é a mínima não podendo ser simplificada. Caso isso fosse possível para obter a expressão simplificada bastaria clicar no botão Nº.
CPF: RG:
Experimente fazer o caminho inverso ao da figura31, isto é, entre com a TV e obtenha a expressão lógica.
Obtendo o Circuito Lógico
Para obter o circuito lógico, você precisa entrar com a expressão lógica. Exemplo07: Vamos supor que a TV é dada e você precisa obter a expressão lógica. Insira a TV como explicado acima e em seguida clique no botão.
a expressão completa (não simplificada) será fornecida.
( a ) ( b ) Figura32: ( a ) inserindo a TV de um circuito lógico ( b ) obtendo a expressão lógica Para obter o circuito com quaisquer portas lógicas clique no botão
para obter o circuito só com portas NAND de duas entradas clique no botão
O resultado será:
( a ) ( b ) Figura33: ( a ) Circuito implementado com portas quaisquer ( b ) com portas NAND
CPF: RG:
Display Hexadecimal
Existem dois tipos: O display hexadecimal decodificado já tem incorporado um decodificador para sete segmentos, e o display de sete segmentos que necessita de um decodificador para poder funcionar, ambos estão na caixa Indicadores.
Figura34: Caixa Indicadores com display hexadecimal selecionado O display com decodificado não necessita de decodificador, porém os outros dois (display de sete segmentos anodo comum e catodo comum) sim.
( a ) ( b ) ( c ) Figura35: ( a ) display hexadecimal decodificado ( b ) anodo comum ( c ) catodo comum Exemplo05: A seguir o display decodificado conectado à chaves com entrada digital DCBA. Observar que o MSB (Dígito Mais Significativo) é o terminal 4 e LSB (Dígito Menos Significativo) é o terminal 1.
