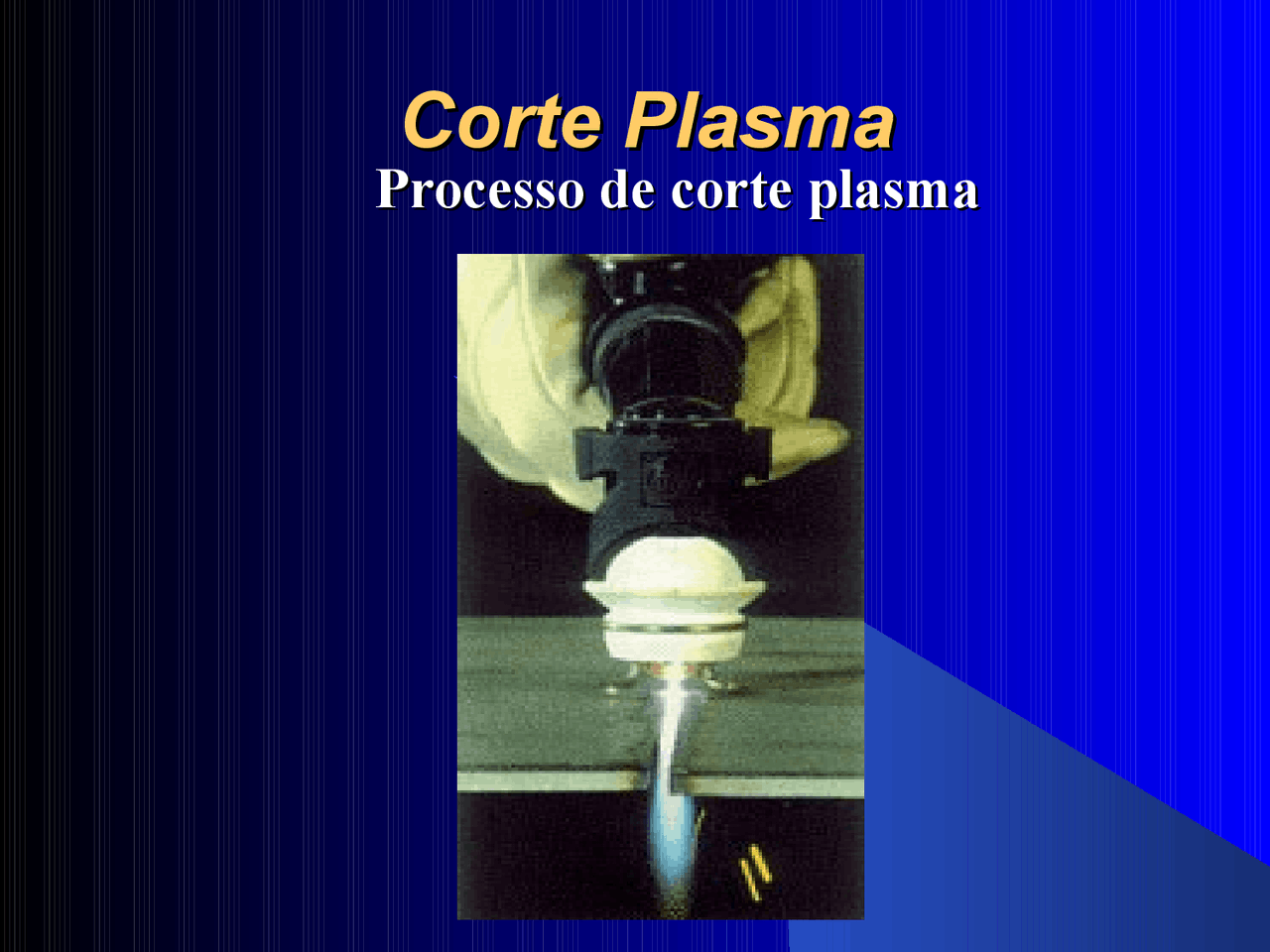

Processo de corte plasma
Processo de corte plasma
CORTE PLASMA
Plasma
Três estados físicos da matéria:
Sólido - Gelo
Líquido - Água
Gasoso - Vapor
A diferença básica: o quanto de energia
existe em cada um deles.
Gelo + energia → Água
Água + energia → Vapor (hidrogênio e
oxigênio separados)
O plasma é o próximo passo. Se
separam os eletrons e o gás vira condutor.
Corte plasma
O plasma foi utilizado para o
corte de materiais que não
podiam ser cortados pelo
processo oxicorte, como aço
inoxidável, alumínio e cobre.
A grande vantagem: velocidade de
corte ao cortar chapas metálicas
finas, quando comparado com o
oxicorte. Esta característica e o fato
dos equipamentos de corte
plasma estarem atualmente muito
mais baratos , levou o processo
plasma a ser também
economicamente viável para o
corte dos aços carbono e baixa liga.
Características do arco plasma:
As características do arco plasma
variam de acordo com:
- O tipo de gás de corte;
( Hidrogênio , argônio,
nitrogênio, Hélio e Oxigênio)
- A quantidade de vazão;
- O diâmetro do bocal
(bico de corte)
- A tensão do arco elétrico.
Bico de corte
Esquema básico de uma tocha de plasma.
O gás de corte flui pelo centro que contém o eletrodo
negativo, um toque da tocha no metal produz um arco
elétrico que ioniza o gás, formando o plasma. Desde que
ele é condutor, a corrente elétrica e o fluxo do gás mantêm
o processo. Um gás protetor é injetado em torno da área de
corte para prevenir oxidação e também proporcionar uma
certa regulagem da largura do corte.
A alta temperatura do plasma funde o metal, produzindo o
corte.
No processo de corte a plasma, o material base é fundido
e, parcialmente vaporizado, antes de ser removido para
fora da área de corte pela força do jato plasma.
Um arco plasma é utilizado como fonte de calor a exemplo
da solda a plasma. Devido a alta temperatura do arco, o
processo de corte a plasma pode ser utilizado para aços
inoxidáveis, cobre, alumínio e suas ligas.
Na grande maioria dos equipamentos existentes, o
processo de corte a plasma é mecanizado (copiadoras e
pantógrafos). Tochas para cortes manuais também são
utilizadas, mas em menor escala.
Funcionamento do corte
Utilização
Tipo de processo
ESCOLHA DO GÁS DE PLASMA PARA
DIFERENTES MATERIAIS
Determinada pelo equipamento e material a ser
cortado.
Pelas necessidades de energia envolvidas no
processo, as misturas de Argônio/Hidrogênio ou
também Nitrogênio puro, são as normalmente
utilizadas.
A adição de Hidrogênio, que tem condutividade
térmica muito alta, dá um arco com alto conteúdo de
energia.
Nitrogênio é utilizado basicamente para corte de
chapas finas
Aços ao carbono até 15 mm são correntemente
cortados com oxigênio.
Aços inoxidáveis e alumínio são cortados com
nitrogênio, enquanto grandes espessuras até
60-80 mm devem ser cortadas com mistura de
gases argônio/hidrogênio.
01 Corpo de tocha
02 Tubo imersor
03 Chave tubo imersor
04 Chave eletrodo
05 eletrodo e ar
06 Eletrodo ar / H
07 tubo 40,60,100,150 A
08 Tubo de escavação
Componentes da tocha
=> Tocha de solda plasma
=> Tocha de corte plasma
Maquinas manuais,
utilizadas em cortes
específicos, serralherias
e manutenções
mecânicas.
Plasma tipo robô CNC
