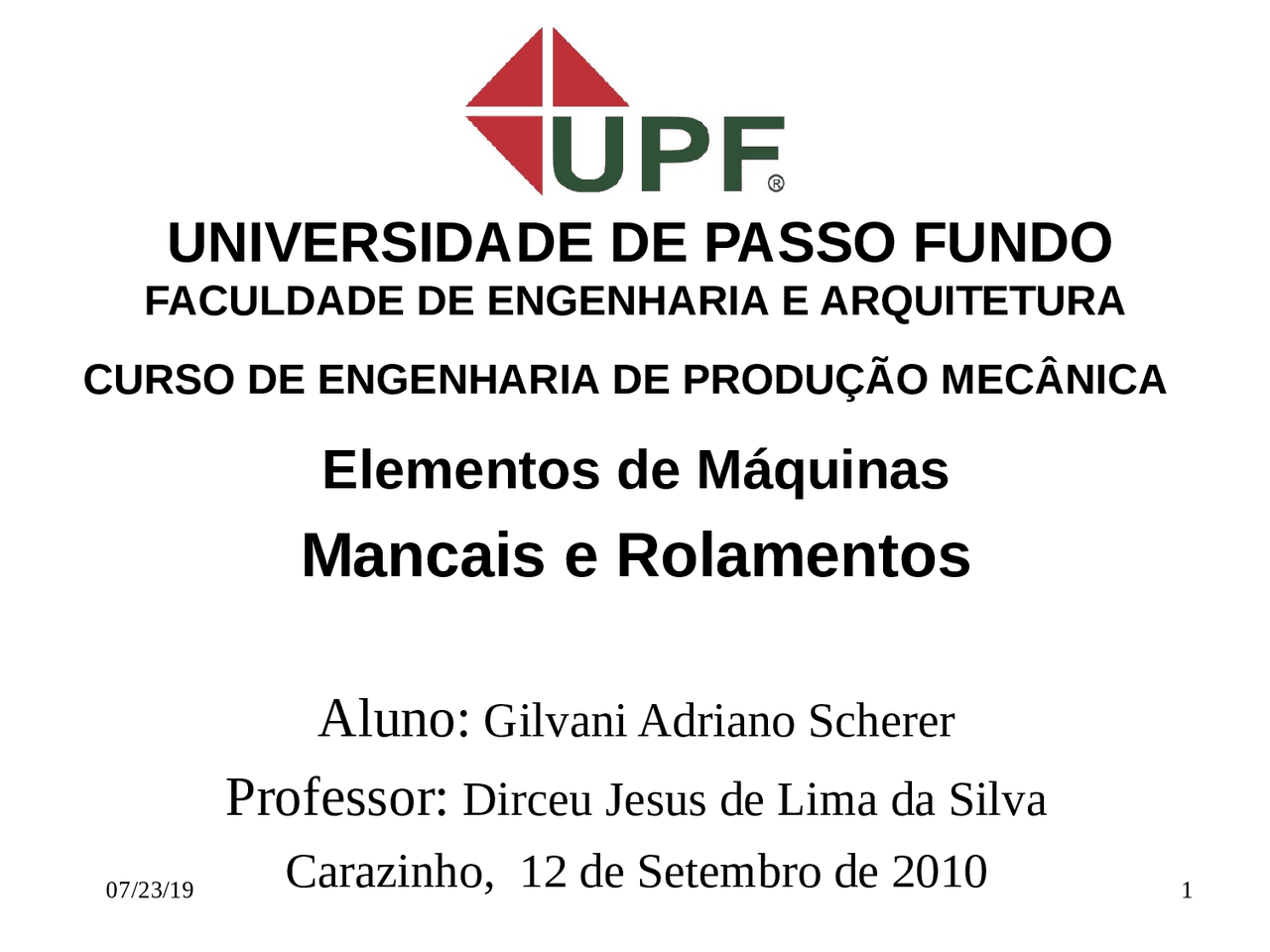

UNIVERSIDADE DE PASSO FUNDO

FACULDADE DE ENGENHARIA E ARQUITETURA CURSO DE ENGENHARIA DE PRODUÇÃO MECÂNICA Elementos de Máquinas

Mancais e Rolamentos

Aluno: Gilvani Adriano Scherer Professor: Dirceu Jesus de Lima da Silva Carazinho, 12 de Setembro de 2010

Mancais Mancais

Conceito

• (^) Dispositivos sobre o qual desliza um componente ou gira um eixo com atrito mínimo. O mancal serve de aparo e de guia.
• (^) Os mancais são basicamente suportes ou guias de partes móveis.

Mancais Mancais Utilização:

• (^) Máquinas e implementos agrícolas.
• (^) Automóveis, aviões, caminhões, motos, ônibus, etc.
• (^) Eletrodomésticos em geral.
• (^) Motores elétricos, combustão, vapor, etc.
• (^) Bombas hidráulicas, água.
• (^) Turbinas
• (^) Etc.

Mancais Mancais Vantagens

• (^) amortece as vibrações, os choques e ruídos.
• (^) construção simples.
• (^) mancais de grandes diâmetros são mais baratos.
• (^) suportam altas pressões.
• (^) Custos menores nos projetos, dependendo da da utilização e funcionalidade.

Mancais Mancais Os mancais se dividem em mancais de guia ou chamados axiais, e também os mancais de fricção ou conhecidos como mancais radiais.

Mancais Mancais

• (^) Mancais de Guia (Axiais) – São muito encontrados em máquinas ferramentas, onde a mesa desliza sobre suas guias. Não suportam muita carga, o movimento relativo entre eles é de translação.
• (^) Mancais de Fricção (Radiais) - Quando uma das superfícies móveis é um eixo e o deslizamento é executado considerando- se o movimento relativo de rotação entre o eixo e o mancal.

Mancais Mancais AxiaisAxiais ouou Guia,Guia, Configurações Configurações

• (^) Uma superfície é fixada ao eixo de transmissão de movimento (colar giratório) e a outra parte é estática abaixo desta, e chamada (sapata). Esta é fixada no suporte.
• (^) Para evitar o atrito é utilizado fluido lubrificante ou elementos rolantes entre os dois colares

Mancais Mancais RadiaisRadiais ouou Fricção Fricção

• (^) Os mancais radiais, são elementos que suportam cargas perpendiculares ao eixo de rotação.
• (^) São encontrados no mercado das mais diversas formas, tamanhos e para as mais diversas formas de utilização.

Mancais Mancais RadiaisRadiais ouou Fricção Configurações Fricção Configurações

• (^) Mancais com fixação em paredes.
• (^) Material de fabricação em ferro fundido cinzento, chapas de aço, plásticos, etc.
• (^) Usados como guias para evitar flambagem de eixos, ou como pontos de fixação final de eixo.

Mancais Mancais RadiaisRadiais ouou FricçãoFricção Configurações Configurações

• (^) Mancais com sistema de fixação em superfícies planas chamados de mancais de apoio.
• (^) Mancais chamados de modelo RASE.
• (^) Usados como guias, evitando que eixos flambem
• (^) Podem ser utilizados com elementos rolantes ou com buchas autolubrificantes.

Mancais Mancais LubrificaçãoLubrificação A lubrificação em alguns modelos de mancais é utilizada lubrificação para diminuir o atrito, prolongar a vida útil dos mancais. A película de lubrificante que se forma durante o movimento rotativo ou deslizante, mantém a distância entre as duas partes. Assim, principalmente no movimento rotativo a espessura desse filme de fluido varia em alguns pontos.

Mancais Mancais LubrificaçãoLubrificação Os tipos de lubrificação poderão ser:

• (^) Lubrificação sólida ou limitada : é aquela onde a película se rompe não resistindo às condições de trabalho. É como se não existisse lubrificante algum entre as superfícies. Para que isso não ocorra, se desenvolveram mancais onde há depósitos de lubrificantes.

Mancais: Mancais: LubrificaçãoLubrificação Hidrodinâmica Hidrodinâmica

• (^) Lubrificação fluída: acontece quando as superfícies são separadas pela interposição de uma película lubrificante.
• (^) Lubrificação semi-fluída: ocorre quando a espessura da película inicia a fase perigosa de poder se romper, pois tende a se encaminhar para a zona onde as condições de lubrificação são limitadas.

Mancais: Mancais: LubrificaçãoLubrificação Hidrodinâmica Hidrodinâmica Com a lubrificação hidrodinâmica, se a velocidade for adequada, forma-se uma película entre as duas superfícies. Porem essa separação não é garantida se os movimentos forem intermitentes.
