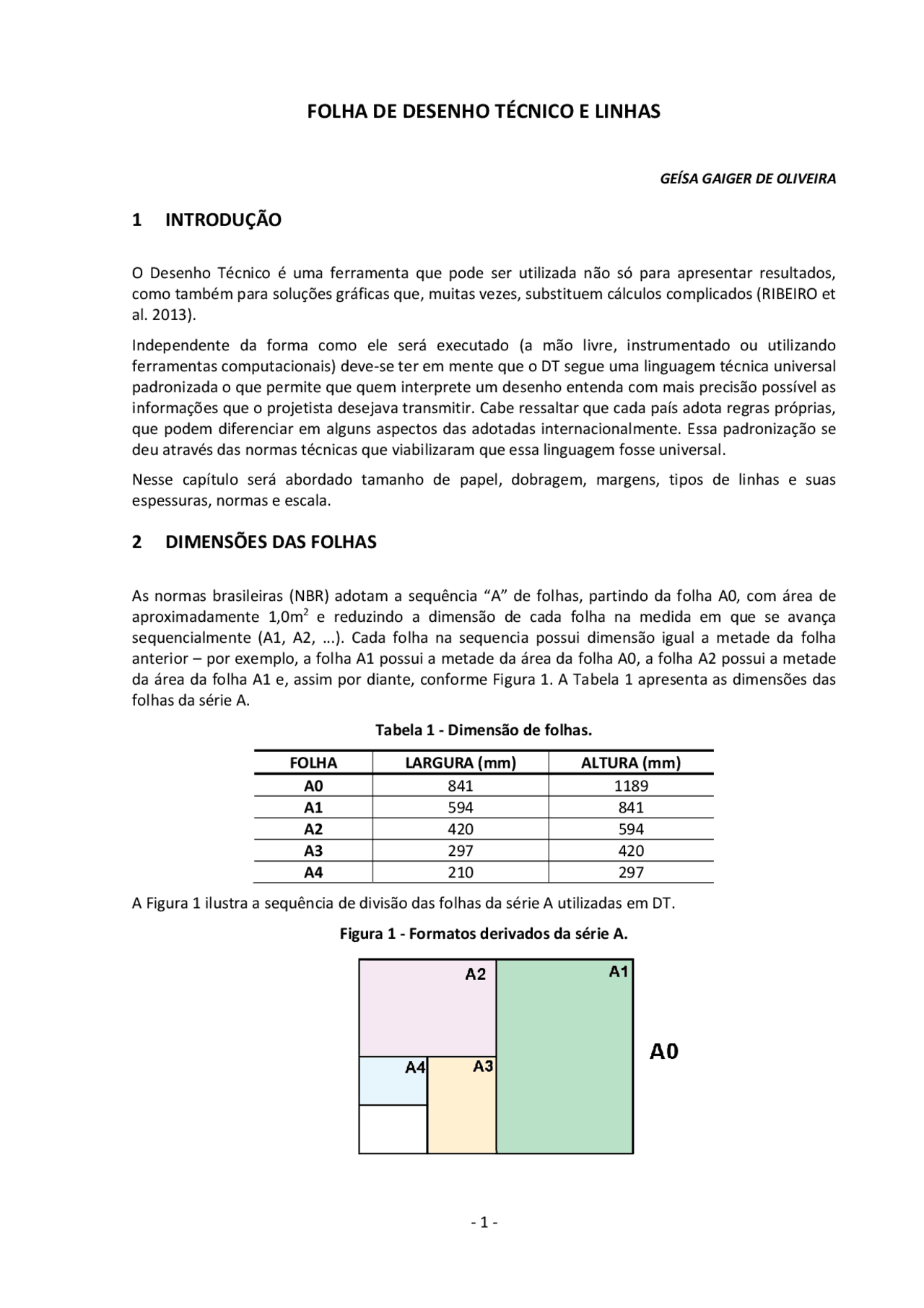

FOLHA DE DESENHO TÉCNICO E LINHAS
GEÍSA GAIGER DE OLIVEIRA
1 INTRODUÇÃO
O Desenho Técnico é uma ferramenta que pode ser utilizada não só para apresentar resultados, como também para soluções gráficas que, muitas vezes, substituem cálculos complicados (RIBEIRO et al. 2013). Independente da forma como ele será executado (a mão livre, instrumentado ou utilizando ferramentas computacionais) deve‐se ter em mente que o DT segue uma linguagem técnica universal padronizada o que permite que quem interprete um desenho entenda com mais precisão possível as informações que o projetista desejava transmitir. Cabe ressaltar que cada país adota regras próprias, que podem diferenciar em alguns aspectos das adotadas internacionalmente. Essa padronização se deu através das normas técnicas que viabilizaram que essa linguagem fosse universal. Nesse capítulo será abordado tamanho de papel, dobragem, margens, tipos de linhas e suas espessuras, normas e escala.
2 DIMENSÕES DAS FOLHAS
As normas brasileiras (NBR) adotam a sequência “A” de folhas, partindo da folha A0, com área de aproximadamente 1,0m^2 e reduzindo a dimensão de cada folha na medida em que se avança sequencialmente (A1, A2, ...). Cada folha na sequencia possui dimensão igual a metade da folha anterior – por exemplo, a folha A1 possui a metade da área da folha A0, a folha A2 possui a metade da área da folha A1 e, assim por diante, conforme Figura 1. A Tabela 1 apresenta as dimensões das folhas da série A. Tabela 1 ‐ Dimensão de folhas. FOLHA LARGURA (mm) ALTURA (mm) A0 841 1189 A1 594 841 A2 420 594 A3 297 420 A4 210 297 A Figura 1 ilustra a sequência de divisão das folhas da série A utilizadas em DT. Figura 1 ‐ Formatos derivados da série A.
3 MARGENS
Segundo a NBR 16752(2020), cada tamanho de folha possui determinadas dimensões para suas margens, conforme Tabela 2 a seguir. Tabela 2 ‐ Margens de folhas da série A. Largura da linha de margem
FORMATO ESQUERDA
(mm)
DIREITA
(mm) A0 20 10 1, A1 20 10 1, A2 20 10 0, A3 20 10 0, A4 20 10 0,
4 CONFIGURAÇÃO DAS FOLHAS
Convencionalmente existem posições determinadas nas folhas de desenho para que sejam expressos cada tipo de conteúdo. O selo/legenda deve ser posicionado na região inferior direita da folha, com dimensões tais que mesmo com a folha dobrada a legenda possa ser integralmente observada, tendo largura máxima de 178mm. A altura máxima usual é de 100mm. A região acima da legenda até uma altura de 297mm (altura visível quando a folha está dobrada) normalmente é reservada para marcas de revisão, convenções, observações, carimbos de aprovação e/ou de liberação de órgãos públicos ou outros, não sendo, portanto, uma região da folha adequada para a apresentação do desenho propriamente dito. Muitos projetos exigem uma tabela anexa além da tabela das convenções, como uma tabela de materiais a serem utilizados, quantidades, tipos de tubulações, cores de fios elétrico, etc. Essas tabelas devem estar preferencialmente na mesma folha do desenho a que elas se referem, para facilitar a visualização dos elementos, e podem ficar em qualquer parte utilizável da folha, sendo que o mais comum é que fiquem próximos as margens. A região inferior da folha, a esquerda da legenda, também se constitui em região usualmente utilizada para a colocação de convenções, podendo, entretanto, ser também utilizada para a apresentação do desenho principal. O restante da folha destina‐se a apresentação do desenho propriamente dito. Na Figura 2 são apresentadas as diversas regiões da folha de desenho (A3 até A0) e a posição de cada um dos elementos que compõem as mesmas. Figura 2 ‐ Configuração na folha. Região reservada para convenções, observações carimbos de aprovações etc.
Figura 5 ‐ Dobragem folha A1. Figura 6 ‐ Dobragem folha A Figura 7 ‐ Dobragem da folha A3.
7 SISTEMA DE REFERÊNCIA POR MALHAS
Segundo a NBR 16.752, a folha de desenho deve ser dividida em campos compreendidos na margem adjacente ao quadro para facilitar a localização de algumas informações conforme apresentado na Figura 8. Figura 8 – Sistema de referência por malha no sistema A3. Os campos individuais horizontais devem ser numerados da esquerda para direita e os campos individuais verticais devem utilizar letras de cima para baixo. Cada campo individual deve ter 5 mm de largura e 50 mm de comprimento a partir dos eixos de simetria da folha de desenho. O número de campos vai depender do tamanho da folha (ver Quadro 1). O sistema deve ser desenhado em linha contínua estreita de 0.35 mm de largura. Quadro 1 – Divisões das malhas. Designação A0 A1 A2 A3 A Lado maior 24 16 12 8 6 Lado menor 16 12 8 6 4 As marcas de corte, manual ou automático, devem ser dispostas nas extremidades das margens nos quatro cantos da folha. Na Figura 9 é apresentado o desenho de uma marca de corte com as respectivas medidas. Marca de centro Marca de corte
A Figura 11 apresenta outro exemplo de legenda. Figura 11 – Exemplo de legenda A escala do desenho quando for única vai indicada no selo conforme mostrado na Figura 8. Quando, em uma mesma prancha, tiver mais de uma escala, no selo coloca‐se " escala indicada " e as escalas são colocadas logo abaixo dos desenhos Quando o projeto necessita mais informações (lista de itens e materiais, tabela de revisão, referências gerais, instruções, explicações), as mesmas são colocadas logo acima da legenda. A legenda apresenta informações pertinentes ao projeto. Na Figura 12 é apresentado um exemplo de lista de itens bastante utilizada nos projetos de Desenho Técnico. Figura 12 ‐ Exemplo de lista de itens Na Figura 13 é apresentado a simbologia para indicação do método de projeção quando for necessário a sua inserção na legenda. Figura 13 ‐ Simbologia para método de projeção.
9 MARCAS DE REVISÃO (TABELA DE REVISÕES)
Conforme a NBR 10582, a tábua de revisão é utilizada para registrar correções, alterações e/ou acréscimos feitos no desenho. Busca registrar com clareza as informações referentes ao que foi alterado de uma versão do desenho para outra. Deve conter, segundo a referida norma:
1º DIEDRO 3º DIEDRO
Designação da revisão (numeração das revisões); Número do lugar onde a correção foi feita (nem sempre é usado); Informação do assunto da revisão; Assinatura do responsável pela revisão; Data da revisão. A tabela de revisão é posicionada sobre a legenda, possuindo o formato representado na Figura 14. É preenchida de baixo para cima, ou seja, a primeira revisão é registrada na linha inferior da tábua, a segunda na linha acima desta e assim por diante.Este preenchimento de baixo para cima se deve ao fato de não ser possível deixar espaço pré‐estabelecido por não poder prever quantas revisões serão necessárias. Figura 14 – Exemplo de tabela de revisões.
10 NORMAS
Os elementos fundamentais do desenho são as linhas, que representam superfícies, arestas, contornos de objetos, e o texto que complementa os objetos, sob forma de símbolos, dimensões e observações. Os métodos de realização de desenho são basicamente três: desenho a mão livre; desenho com instrumentos e desenho assistido por computador. Apesar das diferenças entre os métodos de realização o desenho técnico, existem normas e convenções que visam padronizar a linguagem gráfica de maneira a facilitar sua interpretação. No Brasil há uma série de normas, as quais regem a linguagem do desenho técnico em seus mais diversos parâmetros. Abaixo estão relacionadas algumas dessas normas: NBR 10068 Folha de desenho – leiaute e dimensões. NBR 8402 Execução de caracteres para escrita em desenho técnico. NBR 8403 Aplicação de linhas em desenhos – Tipos de linhas – Larguras de Linhas. NBR 10126 Contagem em desenho técnico. NBR 6492 Representação de projetos de arquitetura. NBR 10067 Princípios gerais de representação em desenho técnico; NBR 10582 Apresentação da folha de desenho técnico; DIN 842 Technical drawings; Folding to filing size Face à sistemática da ABNT (Associação Brasileira de Normas Técnicas), as normas devem sofrer revisões periodicamente. Este processo pode fazer com que algumas normas percam a validade e fiquem algum tempo sem serem substituídas. A recomendação da ABNT para estes casos é que na ausência de Norma Brasileira, sejam adotadas normas universais ou normas consagradas de outros países. Entende‐se que as Normas Brasileiras descontinuadas podem ser adotadas como referência para o assunto. Conforme os títulos das normas, elas fixam os mais diversos parâmetros para a execução de desenhos técnicos. Estas convenções devem ser obedecidas na execução de um bom desenho e para a correta compreensão deste.
Quadro 2 ‐ Tipos de linhas segundo a NBR 8403. LINHA DENOMINAÇÃO APLICAÇÃO GERAL A Contínua larga A1 Contornos visíveis A2 Arestas visíveis B Contínua estreita B1 linha de intersecção imaginária B2 linha de cotas B3 linhas auxiliares B4 linhas de chamada B5 hachuras B6 contorno de seções rebatidas na própria vista B7 linhas de centro curtas C D Contínua estreita a mão livre Contínua estreita em ziguezague C1 limite de vistas ou cortes parciais ou interrompida se o limite não coincidir com linhas traço e ponto. D1 esta linha destina‐se a desenhos confeccionados por máquinas. E F Tracejada larga Tracejada estreita E1 contornos não visíveis E2 arestas não visíveis F1 contornos não visíveis F2 arestas não visíveis G Traço ‐ ponto estreita G1 linhas de centro G2 linhas de simetria G3 trajetórias H Traço ‐ ponto estreita, larga nas extremidades e mudança de direção H1 plano de corte J Traço – ponto, larga J1 Indicação das linhas ou superfícies com indicação especial K Traço ‐ dois pontos, estreita K1 contorno de peças adjacentes K2 posição limite de peças móveis K3 linha de centro de gravidade K4 cantos antes da conformação K5 detalhes situados antes do plano de corte
A linha “fantasma” (K2) mostra as diferentes posições que uma peça pode assumir conforme apresentado na Figura 15. Figura 15 ‐ Exemplo de uso da linha traço dois pontos (K2).
REFERÊNCIAS BIBLIOGRÁFICAS
DIN 842 Technical drawings; Folding to filing size. 1981. GIESECK. F.E., et al. Technical Drawing with Engineering Graphics. Ed. Prentice Hill. 14° edição,
ISSO 5455 Technical drawings – Scales. 1979. MORAIS, S. Desenho Técnico Básico – 3, Ed. Porto. Porto, Portugal. 26º edição. 2017. NBR 8403 Aplicação de linhas em desenhos ‐ Tipos de linhas ‐ Larguras das linhas – Procedimento. 1984. NBR 16752 Desenho Técnico – Requisitos para apresentação em folha de desenho. 2020 RIBEIRO, A.C., PERES. M.P., IZIDORO, N. Curso de Desenho Técnico e Autocad. Ed. Pearson, São Paulo, Brasil 2013. SILVA, A. et al. Desenho Técnico Moderno. Ed. LTC. Rio de Janeiro. 2014. VEIGA DACUNHA, L. Desenho Técnico. Fundação Calouste Gulbenkian. 14º edição, 2008.
