Ramos ACA et al.
Durante as décadas de 70 e 80, a artro- grafia, introduzida por Norgaard, em 1940, era considerada o método de primeira es- colha para a visualização dos deslocamen- tos de disco da ATM (2). A morfologia, o po- sicionamento e a função do disco articu- lar eram visualizados, de forma indireta, em função da injeção de meio de contraste nos compartimentos articulares superior e/ou inferior. Após a injeção do contraste, imagens videofluoroscópicas dinâmicas eram obtidas, com movimento de abertura e fechamento da boca. Apesar de válida na identificação de problemas como as perfu- rações de disco, a artrografia não é muito recomendada, atualmente, uma vez que é técnica invasiva que envolve dose de radia- ção ionizante relativamente alta e causa desconforto ao paciente (3–5). O exame por ressonância magnética (RM), introduzido em meados dos anos 80, tornou-se o método de primeira esco- lha para o diagnóstico das anormalidades dos tecidos moles da ATM, devido à alta acurácia na determinação da posição do

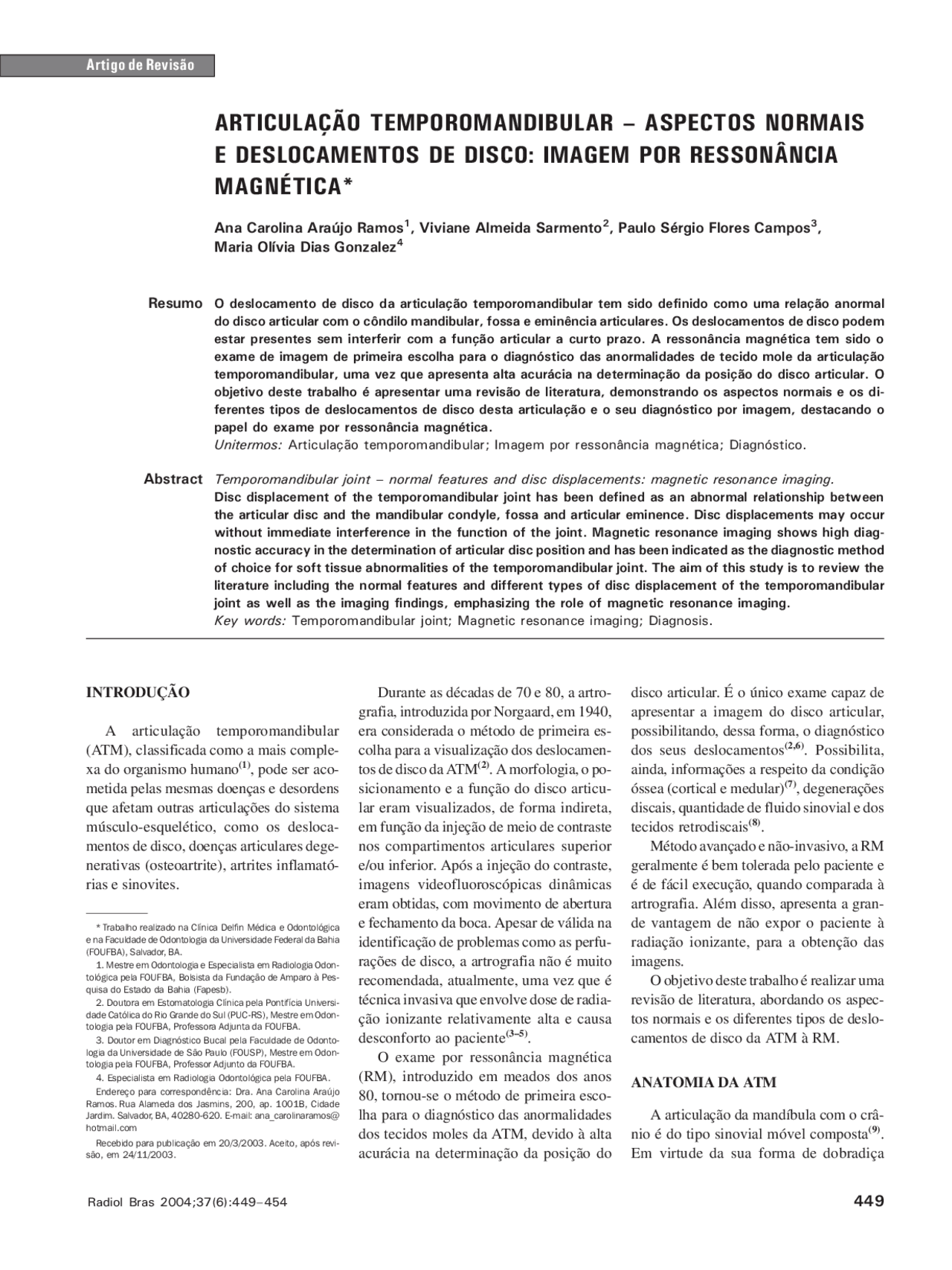

ARTICULAÇÃO TEMPOROMANDIBULAR ASPECTOS NORMAIS
E DESLOCAMENTOS DE DISCO: IMAGEM POR RESSONÂNCIA
MAGNÉTICA*
Ana Carolina Araújo Ramos^1 , Viviane Almeida Sarmento^2 , Paulo Sérgio Flores Campos 3 , Maria Olívia Dias Gonzalez^4
O deslocamento de disco da articulação temporomandibular tem sido definido como uma relação anormal do disco articular com o côndilo mandibular, fossa e eminência articulares. Os deslocamentos de disco podem estar presentes sem interferir com a função articular a curto prazo. A ressonância magnética tem sido o exame de imagem de primeira escolha para o diagnóstico das anormalidades de tecido mole da articulação temporomandibular, uma vez que apresenta alta acurácia na determinação da posição do disco articular. O objetivo deste trabalho é apresentar uma revisão de literatura, demonstrando os aspectos normais e os di- ferentes tipos de deslocamentos de disco desta articulação e o seu diagnóstico por imagem, destacando o papel do exame por ressonância magnética. Unitermos: Articulação temporomandibular; Imagem por ressonância magnética; Diagnóstico.
Temporomandibular joint normal features and disc displacements: magnetic resonance imaging. Disc displacement of the temporomandibular joint has been defined as an abnormal relationship between the articular disc and the mandibular condyle, fossa and articular eminence. Disc displacements may occur without immediate interference in the function of the joint. Magnetic resonance imaging shows high diag- nostic accuracy in the determination of articular disc position and has been indicated as the diagnostic method of choice for soft tissue abnormalities of the temporomandibular joint. The aim of this study is to review the literature including the normal features and different types of disc displacement of the temporomandibular joint as well as the imaging findings, emphasizing the role of magnetic resonance imaging. Key words: Temporomandibular joint; Magnetic resonance imaging; Diagnosis.
Resumo
Abstract
- Trabalho realizado na Clínica Delfin Médica e Odontológica e na Faculdade de Odontologia da Universidade Federal da Bahia (FOUFBA), Salvador, BA.
- Mestre em Odontologia e Especialista em Radiologia Odon- tológica pela FOUFBA, Bolsista da Fundação de Amparo à Pes- quisa do Estado da Bahia (Fapesb).
- Doutora em Estomatologia Clínica pela Pontifícia Universi- dade Católica do Rio Grande do Sul (PUC-RS), Mestre em Odon- tologia pela FOUFBA, Professora Adjunta da FOUFBA.
- Doutor em Diagnóstico Bucal pela Faculdade de Odonto- logia da Universidade de São Paulo (FOUSP), Mestre em Odon- tologia pela FOUFBA, Professor Adjunto da FOUFBA.
- Especialista em Radiologia Odontológica pela FOUFBA. Endereço para correspondência: Dra. Ana Carolina Araújo Ramos. Rua Alameda dos Jasmins, 200, ap. 1001B, Cidade Jardim. Salvador, BA, 40280-620. E-mail: ana_carolinaramos@ hotmail.com Recebido para publicação em 20/3/2003. Aceito, após revi- são, em 24/11/2003.
disco articular. É o único exame capaz de apresentar a imagem do disco articular, possibilitando, dessa forma, o diagnóstico dos seus deslocamentos (2,6). Possibilita, ainda, informações a respeito da condição óssea (cortical e medular) (7) , degenerações discais, quantidade de fluido sinovial e dos tecidos retrodiscais (8). Método avançado e não-invasivo, a RM geralmente é bem tolerada pelo paciente e é de fácil execução, quando comparada à artrografia. Além disso, apresenta a gran- de vantagem de não expor o paciente à radiação ionizante, para a obtenção das imagens. O objetivo deste trabalho é realizar uma revisão de literatura, abordando os aspec- tos normais e os diferentes tipos de deslo- camentos de disco da ATM à RM.
ANATOMIA DA ATM
A articulação da mandíbula com o crâ- nio é do tipo sinovial móvel composta (9). Em virtude da sua forma de dobradiça
Artigo de Revisão
INTRODUÇÃO
A articulação temporomandibular (ATM), classificada como a mais comple- xa do organismo humano (1) , pode ser aco- metida pelas mesmas doenças e desordens que afetam outras articulações do sistema músculo-esquelético, como os desloca- mentos de disco, doenças articulares dege- nerativas (osteoartrite), artrites inflamató- rias e sinovites.
Articulação temporomandibular aspectos normais e deslocamentos de disco: imagem por RM
( ginglymus ) e sua função de deslizamento ( arthrodia ), também é denominada de ar- ticulação ginglemoartroidal (9,10). Em geral, a ATM, referida como a arti- culação mais complexa do organismo hu- mano, apresenta como componentes ós- seos a fossa articular, que faz parte da por- ção escamosa do osso temporal, e o côn- dilo da mandíbula, localizado no topo do pescoço condilar (1,10). O disco articular é uma estrutura bicôn- cava, flexível, formado por tecido conjun- tivo fibroso denso, normalmente situado entre o declive posterior da eminência ar- ticular e a superfície ântero-superior do côndilo, dividindo o espaço articular em dois compartimentos, superior e inferior. Em condições de normalidade, estes com- partimentos não se comunicam (1,9,11). O disco possui uma banda posterior, uma zona intermediária e uma banda anterior. Sua zona intermediária é consideravel- mente mais fina do que a periferia, sendo sua banda posterior mais espessa (1,9,10). A posição normal do disco articular da ATM, em boca fechada, é aquela em que se tem um alinhamento entre o ponto mé- dio do contorno superior do côndilo da mandíbula e o limite distal da banda pos- terior do disco (posição de 12 horas) (Fi- gura 1A). No entanto, nem todas as articu- lações exibem esta posição, existindo tam- bém variações da normalidade, que podem ser observadas quando a proeminência anterior do côndilo encontra-se à mesma altura e na vizinhança da zona intermediá- ria do disco. Um leve deslocamento da zona intermediária para anterior é conside- rado deslocamento do disco articular. Em posição de abertura máxima da boca, o disco normalmente encontra-se posicio- nado entre a superfície póstero-superior do côndilo e a superfície convexa do tubér- culo do osso temporal (Figura 1B) (11,12).
DESLOCAMENTOS DE DISCO
DA ATM
O deslocamento de disco da ATM tem sido definido como uma relação anormal do disco articular com o côndilo mandibu- lar, fossa e eminência articulares (13). É vá- lido salientar que os deslocamentos de dis- co também podem estar presentes sem cau- sar sintomas e sem interferir com a função
articular a curto prazo. As aderências, cor- pos livres intra-articulares, doenças articu- lares inflamatórias e degenerativas, sem associação com deslocamento de disco, também podem causar distúrbios intra-ar- ticulares (DIA) (11). Dos DIA, o desloca- mento do disco articular é o mais comu- mente encontrado (4). Sinais e sintomas associados a DIA da ATM são comuns, ocorrendo em 4% a 28% da população adulta (4). Foi demons- trado que os DIA, assim como a artrite degenerativa, podem acometer pacientes pediátricos (14). Os DIA incidem mais fre- qüentemente nas mulheres, ocorrendo numa proporção aproximada de 8:1, sendo que os fatores responsáveis por esta predo- minância ainda não estão claros. Fatores etiológicos relacionados aos DIA da ATM incluem trauma, bruxismo, estresse e anor- malidades oclusais. Em estudo realizado com 192 ATM de 98 pacientes sintomáti- cos que realizaram RM desta articulação, cerca de 80% dos pacientes da amostra apresentaram deslocamento de disco bila- teral, 15% mostraram deslocamento de disco unilateral e somente 5% dos pacien- tes apresentaram ATM normais (8). A pre- valência de deslocamentos de disco encon- trada por outros autores em voluntários assintomáticos foi de 33% e de 77% em pacientes sintomáticos (15). Os deslocamentos de disco totalizam oito posições anômalas, entre elas: deslo- camento anterior completo, deslocamento anterior parcial lateral, deslocamento ante- rior parcial medial, deslocamento rotacio- nal ântero-medial, deslocamento rotacio-
nal ântero-lateral, deslocamento medial, deslocamento lateral, e deslocamento pos- terior, este último bastante raro (8). O deslocamento anterior do disco arti- cular da ATM é o mais freqüentemente encontrado (8,12). Pode ser completo ou parcial, dependendo da extensão do des- locamento (8,11). Em posição de boca fecha- da, o disco apresenta-se posicionado ante- riormente em todos os cortes sagitais. Os deslocamentos medial e lateral do disco articular possuem aspecto normal nos cor- tes sagitais em boca fechada, porém apre- sentam alteração da posição do disco no plano coronal (8). Estes deslocamentos são freqüentemente associados ao desloca- mento anterior, sendo denominados de deslocamentos rotacionais do disco (11). Os deslocamentos discais podem ocor- rer com ou sem redução, excetuando-se o deslocamento posterior. Esta classificação depende do reestabelecimento ou não da relação normal entre o disco articular e o côndilo mandibular, no movimento de abertura da boca. Quando o disco perma- nece deslocado na posição de abertura máxima da boca, considera-se desloca- mento sem redução (Figura 2). No entan- to, quando o disco é recapturado para a po- sição de normalidade em boca aberta, diz- se que o deslocamento é com redução (16) (Figura 3). Redução incompleta é vista quando há recaptura parcial do disco arti- cular durante a abertura da boca (8). Os deslocamentos de disco da ATM são considerados uma importante causa da dor facial, da ATM, de estalidos, crepitação e disfunção (17). Os deslocamentos de disco
Figura 1. Representação esquemática da ATM, no plano sagital, em posição de boca fechada (A) e aberta (B), com o disco articular (D) em posição normal. (a, porção anterior da ATM; p, porção posterior da ATM).
A B
Articulação temporomandibular aspectos normais e deslocamentos de disco: imagem por RM
indicadas quando se deseja acentuar a efu- são articular e o edema na medula óssea (11). A aquisição adicional das seqüências de imagens ponderadas em T2 é realizada em pequeno número de situações clínicas, como em casos pós-traumatismo ou tume- fação na região periauricular (21). Segundo Pieruci et al. (21) , apesar de as imagens pon- deradas em T2 permitirem uma melhor apreciação do estado do disco articular e da presença de líquido intra-articular ou de aderências, estas informações têm hoje pequeno valor no momento da decisão te- rapêutica. Um exame de RM da ATM normal de- monstra o disco articular como uma estru- tura de intensidade de sinal baixa, situado entre o côndilo e a fossa articular, normal- mente descrito em forma de “gravata bor- boleta” (9)^ (Figura 4). O disco articular, em imagens ponderadas em T1, aparece em hipossinal, o que é explicado pela sua ri-
brocartilagem-camada sinovial-osso corti- cal da fossa articular e do côndilo (9). Na posição de boca aberta, o tecido retrodis- cal se expande para baixo da concavidade da fossa articular e pode demonstrar inten- sidade de sinal heterogênea. A heteroge- neidade ocorre em razão do fluxo de san- gue para dentro desta região durante a abertura da boca (9,11). A inserção do feixe superior do mús- culo pterigóideo lateral é freqüentemente demonstrada através de imagem por RM como uma estrutura em hipossinal, que se insere no aspecto ântero-medial do disco e côndilo (11). Os dois feixes do músculo pterigóideo lateral aparecem normalmente separados por uma região adiposa, triangu- lar, de sinal intenso (21). A fibrocartilagem que recobre a fossa articular e a eminência articular aparece com sinal de intensidade intermediária, separando o sinal de baixa intensidade do córtex do osso temporal, do disco articular. Esta camada de tecido que recobre o côn- dilo nem sempre é aparente. Existe uma ten- dência errônea de assumir que a pequena intensidade de sinal do córtex do côndilo se articula diretamente com o tecido discal. Esta camada se torna mais evidente quando o disco deslocado está acompanhado de remodelação condilar significativa (9). Com a melhora na qualidade das ima- gens por RM, a cápsula articular freqüen- temente é bem visualizada nas imagens coronais. Em articulações normais, a cáp- sula é vista como uma linha escura, relati- vamente plana e fina, localizada lateral- mente ao côndilo. Em articulações com deslocamentos laterais do disco, é comum observar o seu espessamento. Em pacien- tes com edema e dor na região articular, imagens ponderadas em T2, no plano co- ronal, têm mostrado aumento de fluido na cápsula articular, sugestivo de edema cap- sular. Todas estas observações são suges- tivas de capsulite (11). Nos diferentes tipos de deslocamentos, o disco se apresenta com a mesma intensi- dade de sinal descrita acima. A diferença é o seu posicionamento, como já descrito (Figuras 5 e 6). Uma série de alterações na configuração do disco também pode ser encontrada em pacientes com DIA da ATM. Em geral, o primeiro estágio de de- formação é o espessamento da banda pos-
Tabela 1 Protocolo de rotina para a obtenção de seqüências de imagens da ATM em T1 e em densidade de prótons (adequado de Katzberg e Westesson(11)).
Localizadora axial (boca fechada) Sagital T1 (boca fechada) Sagital T1 (boca aberta) Coronal DP (boca fechada)
400 450 450
13 13 13 17
1 5 5 5
20 14 14 12
4 2 2 2
256 × 256 256 × 256 256 × 256 256 × 256
TR (ms)
TE (ms) NEX^
FOV (cm)
Espessura de corte (mm)
Imagem Matriz
TR, tempo de repetição; TE, tempo de eco; NEX, número de excitações; FOV, campo de visão (field of view); DP, densidade de prótons.
Figura 4. RM da ATM, ponderada em T1, corte sagital, em boca fechada, lado direito. Observa-se o disco articular, em hipossinal, posicionado entre o côndilo e a fossa articular, em posição de normalidade e em forma de gravata borboleta (seta). (a, porção anterior da ATM; p, porção posterior da ATM).
queza em proteoglicanas. A forma de “gra- vata borboleta” não é identificada sempre, em razão do efeito de volume parcial, cor- tes oblíquos, espessura do corte e tamanho e morfologia do disco (9). A combinação das seqüências em posição de boca aberta e boca fechada, porém, sempre auxilia na diferenciação da posição do disco normal e anormal (5,9). Existem situações em que se observa uma pequena área de sinal intenso no in- terior da banda posterior do disco. O au- mento de sinal é decorrente de depósitos de mucina na região do tecido discal. Esta alteração pode ser vista tanto em articula- ções normais quanto em anormais (11). O tecido retrodiscal é uma estrutura fina, possuindo intensidade de sinal homo- gênea intermediária na posição de boca fechada. Em alguns casos, o tecido não pode ser identificado claramente em razão da justaposição deste com o complexo fi-
Ramos ACA et al.
Figura 5. A: RM da ATM, ponderada em T1, corte sagital, em boca fechada, lado direito. O disco articular, em hipossinal, apresenta deformação e deslocamento anterior total (seta). B: RM da ATM, ponderada em T1, corte sagital, em boca aberta, lado direito. Após o movimento de abertura da boca, o disco articular continua deslocado anteriormente (seta menor). Observa-se deslocamento anterior do disco sem redução. A porção ântero-superior do côndilo encontra-se levemente fa- cetada (seta maior). (a, porção anterior da ATM; p, porção posterior da ATM).
A B
terior do disco articular (Figura 7). A eta- pa seguinte é quando a banda posterior aumenta em espessura e em comprimento ântero-posterior, resultando em uma forma biconvexa. Com a posição de boca aberta, a configuração é arredondada. Uma con- figuração sigmóide também é possível de ser observada (11). Os deslocamentos mediais ou laterais do disco articular são identificados melhor no plano coronal (5)^ (Figura 8). Nas articulações com deslocamentos crônicos e deformações de disco, é comum encontrar alterações em tecido ósseo, que podem ser vistas não somente no contor-
no das superfícies articulares, como tam- bém na intensidade do sinal da medula óssea adjacente. As alterações medulares são comumente associadas aos DIA crôni- cos e podem ser vistas na presença ou na ausência de alterações morfológicas da cortical (11). Em condições de normalidade, a cortical óssea mostra ausência de sinal e a medular apresenta sinal elevado (21). Edema na medula óssea também pode ser observado através de imagens por RM, como hipersinal em imagens ponderadas em T2. Esta situação não é encontrada em pacientes com ATM normais, nem em pa- cientes com DIA assintomáticos (11).
A efusão articular, mais comumente encontrada em pacientes que apresentam deslocamentos de disco em estágios avan- çados, é identificada, na imagem por RM, como uma área de intensidade de sinal ele- vado, na região dos espaços articulares, em imagens ponderadas em T2. Quando não existe nenhuma área de sinal elevado ou quando existe somente a presença de uma linha de sinal elevado ao longo da super- fície articular, considera-se ausência de efusão articular (22). Uma limitação da RM é a inabilidade de demonstrar perfurações de disco (11,21). No entanto, o contato de osso com osso
Figura 6. A: RM da ATM ponderada em T1, corte sagital, em boca fechada, lado esquerdo. O disco articular, em hipossinal, apresenta deslocamento anterior parcial (seta). B: RM da ATM ponderada em T1, corte sagital, em boca aberta, lado esquerdo. Após o movimento de abertura da boca, o disco articular foi recap- turado para a posição de normalidade (seta). Observa-se deslocamento anterior parcial do disco articular, com redução. (a, porção anterior da ATM; p, porção posterior da ATM).
A B
