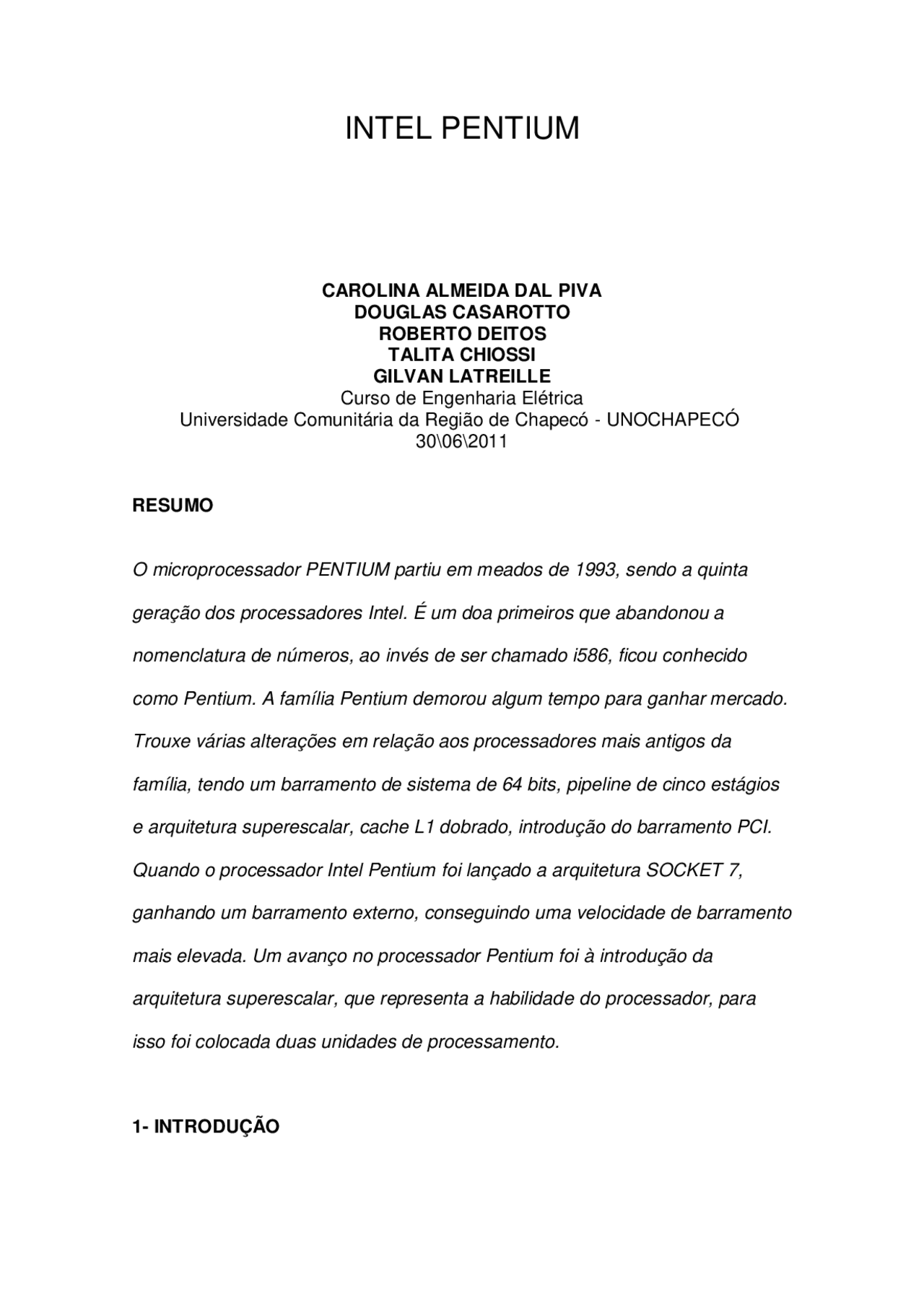

INTEL PENTIUM
CAROLINA ALMEIDA DAL PIVA
DOUGLAS CASAROTTO
ROBERTO DEITOS TALITA CHIOSSI
GILVAN LATREILLE
Curso de Engenharia Elétrica Universidade Comunitária da Região de Chapecó - UNOCHAPECÓ 30\06\
RESUMO
O microprocessador PENTIUM partiu em meados de 1993, sendo a quinta geração dos processadores Intel. É um doa primeiros que abandonou a nomenclatura de números, ao invés de ser chamado i586, ficou conhecido como Pentium. A família Pentium demorou algum tempo para ganhar mercado. Trouxe várias alterações em relação aos processadores mais antigos da família, tendo um barramento de sistema de 64 bits, pipeline de cinco estágios e arquitetura superescalar, cache L1 dobrado, introdução do barramento PCI. Quando o processador Intel Pentium foi lançado a arquitetura SOCKET 7, ganhando um barramento externo, conseguindo uma velocidade de barramento mais elevada. Um avanço no processador Pentium foi à introdução da arquitetura superescalar, que representa a habilidade do processador, para isso foi colocada duas unidades de processamento.
1- INTRODUÇÃO
O microprocessador PENTIUM partiu em meados de 1993, com a meta de melhorar e manter a compatibilidade de software com as versões anteriores da família INTEL.
É a quinta versão dos processadores INTEL, é o primeiro membro da família que abandonou a nomenclatura de números. INTEL teve um grande avanço quando introduziu a arquitetura superescalar, que representa a habilidade do processador.
2- INTEL PENTIUM®
O processador PENTIUM, foi à quinta versão dos processadores INTEL, sendo o primeiro a abandonar a nomenclatura de números, ao invés de ser chamado i586, ele acabou sendo patenteado como Pentium. Isso ocorreu pelo motivo que todos os processadores da Intel, foram patenteados por uma letra e três números, com, por exemplo, i386, o problema é que quase ninguém chamava o processador dessa maneira, e sim só pelo número, e números ninguém consegue patentear.
A Intel acabou perdendo mercado para seus concorrentes, nessa fase todos que compravam PC, estavam preocupados com qual modelo do processador e não quem fabricava.
Cinco estágios de pipeline e superescalar;
Dois decodificadores;
Endereçamento físico de 64 Gbytes.
Tecnologia BiCMOS – Bipolar Compliementary Metal Oxide;
Número de transistores utilizados na CPU ~ 3,1 milhões de transistores;
Encapsulamento tipo PGA (Pin Grind Array) de 273 pinos para as versões;
Barramento de sistema de 64 Bits (largura) com velocidade de 50, 60 e 66 MHz (dependendo se versão do processador).
(segundo Renato Paixão 1999 pág. 67, 68) O processador Pentium trouxe várias alterações em relação aos processadores i486, tais como: cache L1 dobrado, barramento de sistema de 64 bits, ao invés de 32 bits do i486, pipeline de cinco estágios e superescalar, introdução do barramento PCI (Peripheral Component Interconnect), aliviando assim o gargalo existente no barramento ISA e aposentando precocentemente o barramento local VESA - que, aliás, deu muito mais dores de cabeça que benefícios – entre outras.
Quando o processador Pentium foi lançado foi introduzido à arquitetura Socket 7. Com o Pentium possuía um barramento externo de 64 bits, não se encaixaria na arquitetura do i486, conhecida como Socket 3.
Com o barramento dobrado a performance do PC maior, pois além do dobro de bits, a velocidade do barramento foi aumentada, dependendo da versão do processador Pentium, conseguindo aumentar até cinco vezes o aumento da taxa de transferência. Com a utilização do barramento de 64 bits, é obrigatoriamente o uso de memoria RAM aos pares, é necessário à utilização de pentes de memória. O Pentium é capaz de endereçar até 64 Gbytes, ocorre pelo motivo que ele disponibiliza 36 bits para endereçamento.
O grande avanço foi à introdução da arquitetura superescalar, que representa a habilidade do processador em processar duas instruções por ciclo de clock, para que isso seja possível foi introduzido duas unidades de processamento de números inteiros no Pentium, para o processamento de instruções em paralelo, e para permanecer sempre abastecida o cache L1 foi substituído de 8 K para 16 K. A unidade de ponto flutuante (FPU) foi totalmente reescrita para atender à arquitetura superescalar, tendo um desempenho superior. A família Pentium além de trazer várias alterações em relação aos processadores anteriores foi à linha de processadores mais falsificada pelo mercado de falsificadores. A arquitetura superescalar contém mais que uma unidade de execução, são os locais ondes o chip processa os dados e instruções para o resto do
2- FIRST DECODE – no estágio D1 a CPU decodifica a instrução e gera uma palavra de controle. Uma simples palavra de controle executa instruções diretamente; instruções mais complexas requerem sequencia de microcódigo em D1. 3- SECOND DECODE – no estágio D2 a CPU decodifica a palavra de controle provida do estágio D1 para ser usada no estágio E. somando-se a isto, neste estágio ocorre o formação de endereços para a referência de dados em memória. 4- EXECUTE – NO estágio E a CPU também acessa cache de dados ou calcula os resultados na ULA (Unidade Lógica Aritmética), ou outras unidades funcionais necessárias. 5- WRITE BACK – No estágio WB a CPU atualiza os registradores e flags com os resultados das operações. Todas as condições excepcionais deverão ser resolvidas antes de comparado com o PIPELINE implementado no i486, o Pentium integra um hardware adicional em alguns estágios para aumentar a velocidade de execução.
Em determinados casos ocorre algumas dependências, podendo ocorrer de dois casos:
- Dependências de Dados: ocorre quando uma instrução escreve um resultado e é lido ou escrito por outra instrução.
- Dependência de Controle: essa dependência decorre sobre o resultado de uma instrução determinada se outra instrução será executada ou não.
CPU (MHz) 60 66 75 90 100 120 133 15 0
Processamen to Dual Não Não Sim Sim Sim Sim Sim Si m Sim Si m
Controlador interrupções^ no Chip de
Não Não Sim Sim Sim Sim Sim Si m Sim Si m Encapsulame nto PGA (nº pinos)
Barramentos sistema (MHz)
Cache L (bytes)
16K 16K 16K 16K 16K 16K 16
K
K
K
K
Tensão (V) 5 5 3,3 3,3 3,3 3,3 3,3 3,3 3,3 3, Recursos de Power management
Não Não Sim Sim Sim Sim Sim Si m Sim Si m Check Redundância^ funcional de
Sim Sim Sim Sim Sim Sim Sim Si m Sim Si m Unidade de ponto flutuante (FPU)
Sim Sim Sim Sim Sim Sim Sim Si m Sim Si m
Recurso de integridade dados
Sim Sim Sim Sim Sim Sim Sim Si m Sim Si m Upgradable Sim Sim Sim Sim Sim Sim Sim Si m Sim Si m Superescalar^ Arquitetura^ Sim^ Sim^ Sim^ Sim^ Sim^ Sim^ Sim^ Si m^ Sim^ Si m Index 2.0^ ICOMP®^ N/A^ N/A^67 N/A^90 100 111 114127
