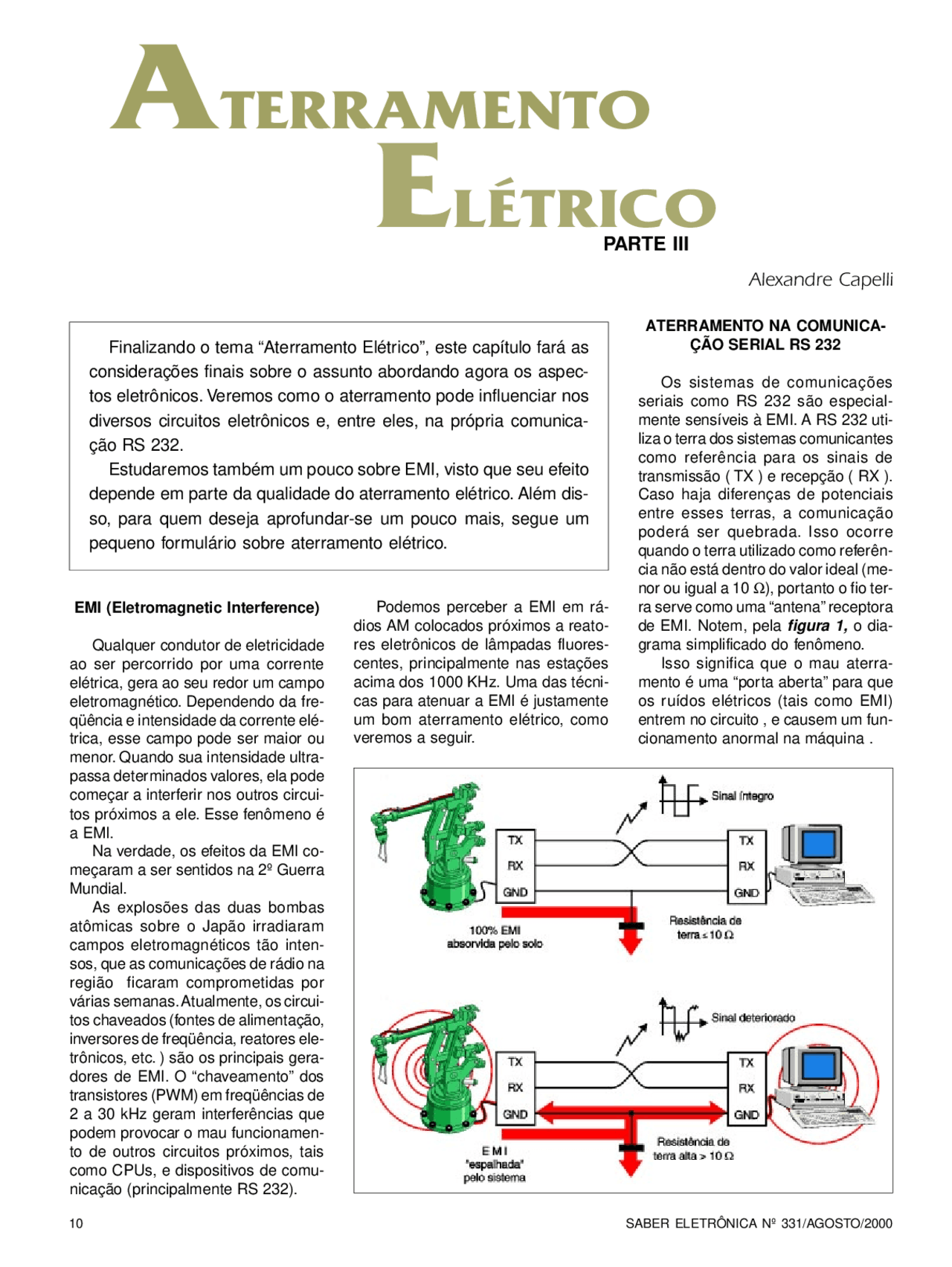

EMI (Eletromagnetic Interference)
Qualquer condutor de eletricidade
ao ser percorrido por uma corrente
elétrica, gera ao seu redor um campo
eletromagnético. Dependendo da fre-
qüência e intensidade da corrente elé-
trica, esse campo pode ser maior ou
menor. Quando sua intensidade ultra-
passa determinados valores, ela pode
começar a interferir nos outros circui-
tos próximos a ele. Esse fenômeno é
a EMI.
Na verdade, os efeitos da EMI co-
meçaram a ser sentidos na 2º Guerra
Mundial.
As explosões das duas bombas
atômicas sobre o Japão irradiaram
campos eletromagnéticos tão inten-
sos, que as comunicações de rádio na
região ficaram comprometidas por
várias semanas. Atualmente, os circui-
tos chaveados (fontes de alimentação,
inversores de freqüência, reatores ele-
trônicos, etc. ) são os principais gera-
dores de EMI. O “chaveamento” dos
transistores (PWM) em freqüências de
2 a 30 kHz geram interferências que
podem provocar o mau funcionamen-
to de outros circuitos próximos, tais
como CPUs, e dispositivos de comu-
nicação (principalmente RS 232).
Podemos perceber a EMI em rá-
dios AM colocados próximos a reato-
res eletrônicos de lâmpadas fluores-
centes, principalmente nas estações
acima dos 1000 KHz. Uma das técni-
cas para atenuar a EMI é justamente
um bom aterramento elétrico, como
veremos a seguir.
ATERRAMENTO NA COMUNICA-
ÇÃO SERIAL RS 232
Os sistemas de comunicações
seriais como RS 232 são especial-
mente sensíveis à EMI. A RS 232 uti-
liza o terra dos sistemas comunicantes
como referência para os sinais de
transmissão ( TX ) e recepção ( RX ).
Caso haja diferenças de potenciais
entre esses terras, a comunicação
poderá ser quebrada. Isso ocorre
quando o terra utilizado como referên-
cia não está dentro do valor ideal (me-
nor ou igual a 10 ), portanto o fio ter-
ra serve como uma “antena” receptora
de EMI. Notem, pela
figura 1,
o dia-
grama simplificado do fenômeno.
Isso significa que o mau aterra-
mento é uma “porta aberta” para que
os ruídos elétricos (tais como EMI)
entrem no circuito , e causem um fun-
cionamento anormal na máquina .
ATERRAMENTO
PARTE III
ELÉTRICO
Alexandre Capelli
Finalizando o tema “Aterramento Elétrico”, este capítulo fará as
considerações finais sobre o assunto abordando agora os aspec-
tos eletrônicos. Veremos como o aterramento pode influenciar nos
diversos circuitos eletrônicos e, entre eles, na própria comunica-
ção RS 232.
Estudaremos também um pouco sobre EMI, visto que seu efeito
depende em parte da qualidade do aterramento elétrico. Além dis-
so, para quem deseja aprofundar-se um pouco mais, segue um
pequeno formulário sobre aterramento elétrico.
SABER ELETRÔNICA Nº 331/AGOSTO/200010
pf2

Pré-visualização parcial do texto

Baixe Eletromagnetismo: Interferência e Aterramento Elétrico e outras Notas de estudo em PDF para Engenharia Elétrica, somente na Docsity!

EMI (Eletromagnetic Interference)

Qualquer condutor de eletricidade ao ser percorrido por uma corrente elétrica, gera ao seu redor um campo eletromagnético. Dependendo da fre- qüência e intensidade da corrente elé- trica, esse campo pode ser maior ou menor. Quando sua intensidade ultra- passa determinados valores, ela pode começar a interferir nos outros circui- tos próximos a ele. Esse fenômeno é a EMI. Na verdade, os efeitos da EMI co- meçaram a ser sentidos na 2º Guerra Mundial. As explosões das duas bombas atômicas sobre o Japão irradiaram campos eletromagnéticos tão inten- sos, que as comunicações de rádio na região ficaram comprometidas por várias semanas. Atualmente, os circui- tos chaveados (fontes de alimentação, inversores de freqüência, reatores ele- trônicos, etc. ) são os principais gera- dores de EMI. O “chaveamento” dos transistores (PWM) em freqüências de 2 a 30 kHz geram interferências que podem provocar o mau funcionamen- to de outros circuitos próximos, tais como CPUs, e dispositivos de comu- nicação (principalmente RS 232).

Podemos perceber a EMI em rá- dios AM colocados próximos a reato- res eletrônicos de lâmpadas fluores- centes, principalmente nas estações acima dos 1000 KHz. Uma das técni- cas para atenuar a EMI é justamente um bom aterramento elétrico, como veremos a seguir.

ATERRAMENTO NA COMUNICA-

ÇÃO SERIAL RS 232

Os sistemas de comunicações seriais como RS 232 são especial- mente sensíveis à EMI. A RS 232 uti- liza o terra dos sistemas comunicantes como referência para os sinais de transmissão ( TX ) e recepção ( RX ). Caso haja diferenças de potenciais entre esses terras, a comunicação poderá ser quebrada. Isso ocorre quando o terra utilizado como referên- cia não está dentro do valor ideal (me- nor ou igual a 10 Ω), portanto o fio ter- ra serve como uma “antena” receptora de EMI. Notem, pela figura 1, o dia- grama simplificado do fenômeno. Isso significa que o mau aterra- mento é uma “porta aberta” para que os ruídos elétricos (tais como EMI) entrem no circuito , e causem um fun- cionamento anormal na máquina.

ATERRAMENTO

PARTE III

E L…TRICO

Alexandre Capelli

Finalizando o tema “Aterramento Elétrico”, este capítulo fará as

considerações finais sobre o assunto abordando agora os aspec-

tos eletrônicos. Veremos como o aterramento pode influenciar nos

diversos circuitos eletrônicos e, entre eles, na própria comunica-

ção RS 232.

Estudaremos também um pouco sobre EMI, visto que seu efeito

depende em parte da qualidade do aterramento elétrico. Além dis-

so, para quem deseja aprofundar-se um pouco mais, segue um

pequeno formulário sobre aterramento elétrico.

10 SABER ELETRÔNICA Nº 331/AGOSTO/

BLINDAGEM ATERRADA

Outra técnica para imunizar – se os ruídos elétricos é o aterramento das blindagens. O leitor poderá perceber que todos os circuitos chaveados (fon- tes de alimentação, inversores, etc.), na sua maioria, possuem sua caixa de montagem feita de metal. Essa técni- ca é a blindagem, que também é fabricada em alguns cabos através da malha (“shield”). Na verdade, fisica- mente, essa blindagem é uma gaiola de Faraday. A gaiola de Faraday não permite que cargas elétricas penetrem (ou saiam) do ambiente em que estão confinadas. Ela torna – se ainda mais eficiente quando aterrada. O próprio PC possui sua carcaça metálica, e li- gada ao terminal terra. Quando não aterramos a carcaça de qualquer equi- pamento, comprometemos não so- mente a segurança do usuário, como também contribuímos para a propaga- ção de EMI.

TERRA COMPARTILHADO

Devemos evitar ao máximo a liga- ção de muitas máquinas em um mes- mo fio terra. Quanto maior for o nú- mero de sistemas compartilhados no mesmo terra, maiores serão as chances de um equipamento interfe- rir no outro^ (figura 2 ). Isso ocorre porque as amplitudes dos ruídos podem se somar e ultra- passar a capacidade de absorção do terra. Obviamente esse problema sur- ge com maior freqüência para um fio terra que não tenha uma boa resis- tência de aterramento. Para as máqui- nas que possuem seu terra tratado quimicamente, ele não deve ser com- partilhado com outras. Cabe lembrar que o tratamento químico , ao longo do tempo, perde sua eficiência.

FORMULÁRIO

Até agora abordamos o aterramen- to elétrico de uma forma genérica e prática. Como já dissemos anterior- mente, este assunto é bastante vasto e complexo. O estudo profundo do aterramento envolve um número mui- to grande de fórmulas um tanto quan- to complicadas. De qualquer modo , seguem abaixo algumas fórmulas bá-

sicas, que podem ser úteis para um cálculo prévio à instalação do aterramento elétrico.

a) Resistência de uma haste

Rhaste = ρ a ln( 4L/d) Ω. 2 π L onde : ρ a = resistividade do solo (Ω .m.) L = comprimento da haste (m) , e d= diâmetro da haste (m).

b) Resistência equivalente à asso- ciação de hastes em paralelo

Req= K. Rhaste Onde : Req = resistência equivalente ( Ω ). Rhaste =resistência das hastes ( Ω ). K = fator de redução (depende do solo, e geometria da haste).

c) Resistência da malha de aterramento

R = ( ρ a/4). π / Amalha Onde : R = resistência da malha ( Ω ). ρ a = resistividade do solo ( Ω. m ). A = área da malha (m 2 ).

d)Determinação da janela da malha

D=C/20f

Onde : C = velocidade da luz = 300.000.000 m/s. f = freqüência (Hz). D = janela da malha (m).

CONCLUSÃO

Com estas “dicas” finais, somadas às técnicas de aterramento exploradas nos dois artigos anteriores, acredita- mos que o leitor já esteja preparado para analisar o sistema de aterramen- to da sua empresa. Fazer uma “checa- gem” completa do sistema de aterra- mento é extremamente “saudável” para os diversos equipamentos da ins- talação. Nunca se esqueçam, porém, que todo o trabalho em baixa tensão deve ser feito obedecendo às normas técnicas descritas pela NBR 5410. Oportunamente voltaremos a abor- dar este tema "Aterramento" e pedi- mos a todos os leitores que enviem suas críticas referentes aos artigos já publicados, e sugestões para próxi- mos assuntos a serem abordados. n

D

D

SABER ELETRÔNICA Nº 331/AGOSTO/2000 11
