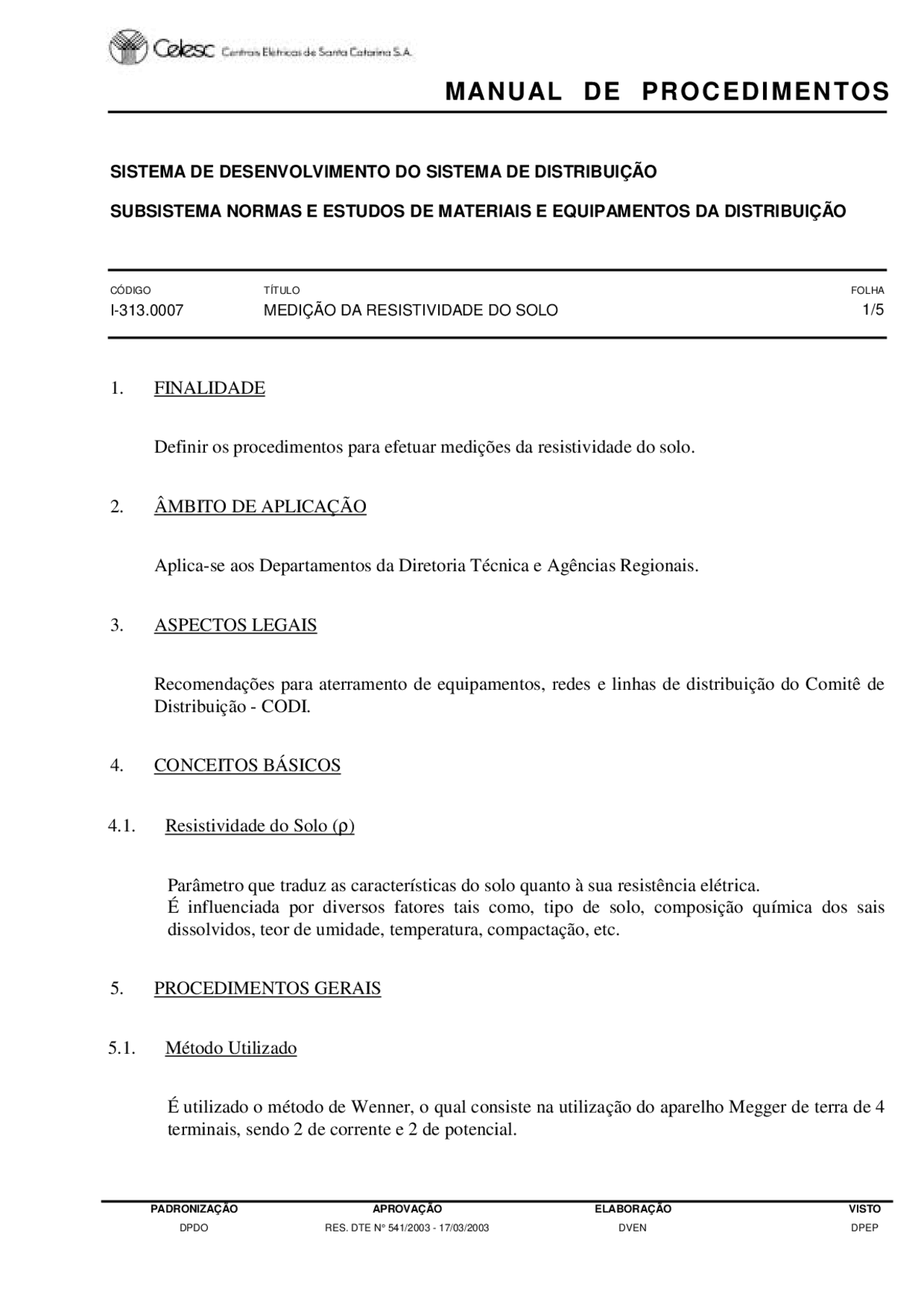

SISTEMA DE DESENVOLVIMENTO DO SISTEMA DE DISTRIBUIÇÃO SUBSISTEMA NORMAS E ESTUDOS DE MATERIAIS E EQUIPAMENTOS DA DISTRIBUIÇÃO CÓDIGOI-313.0007 TÍTULOMEDIÇÃO DA RESISTIVIDADE DO SOLO FOLHA
MANUAL DE PROCEDIMENTOS
1/
- FINALIDADE Definir os procedimentos para efetuar medições da resistividade do solo.
- ÂMBITO DE APLICAÇÃO Aplica-se aos Departamentos da Diretoria Técnica e Agências Regionais.
- ASPECTOS LEGAIS Recomendações para aterramento de equipamentos, redes e linhas de distribuição do Comitê deDistribuição - CODI.
- CONCEITOS BÁSICOS 4.1. Resistividade do Solo (ρ) Parâmetro que traduz as características do solo quanto à sua resistência elétrica.É influenciada por diversos fatores tais como, tipo de solo, composição química dos sais dissolvidos, teor de umidade, temperatura, compactação, etc.
- PROCEDIMENTOS GERAIS 5.1. Método Utilizado É utilizado o método de Wenner, o qual consiste na utilização do aparelho Megger de terra de 4terminais, sendo 2 de corrente e 2 de potencial.
5.2. Esquema de Ligação
5.3. Materiais Utilizados Os materiais a serem utilizados são: a) Megger de terra; b) 4 hastes de 500 mm, com diâmetro entre 10 e 15 mm, para os eletrodos de corrente epotencial; c) trena; d) marreta de 2 kg; e) cabos para as interligações, de comprimentos adequados; f) luvas de couro e de borracha. 5.4. Procedimentos para Atuação no Campo Os eletrodos deverão ser de hastes metálicas, isentas de óxidos e gorduras, não sujeitas à
MEGGER
C1 P1 P2 C
ρ
200 mm a a a
Para linhas de distribuição, no caso de um projeto de aterramento, é necessário que se faça umamedição a cada 500 metros ao longo do traçado da mesma. Em caso de localidades, recomenda-se efetuar pelo menos 5 medições, em pontos distintos, paracada 4 km 2 de área. Os pontos devem ser escolhidos de modo a abranger toda a área, de preferência na sua periferia, a fim de evitar possíveis interferências. Admite-se um desvio de 50% em relação à média aritmética dos valores medidos para cadaafastamento, nos diversos pontos. Os valores abaixo ou acima desta média deverão ser excluídos e encarados como uma área que necessita de um projeto especial. Sempre que necessário o DPEP/DVEN poderá ser consultado a respeito da definição de umprojeto padrão e análise dos valores encontrados.
5.6. Cuidados a Serem Tomados Durante as Medições Durante as medições deve-se ter os seguintes cuidados: a) utilizar calçados e luvas de isolação para efetuar as medições; b) evitar a realização de medidas sob condições atmosféricas adversas, tendo-se em vista apossibilidade de ocorrência de descargas atmosféricas; c) não tocar nos eletrodos durante as medições e evitar que pessoas estranhas ou animais seaproximem dos mesmos; d) o local escolhido para as medições deverá ser distanciado, no mínimo, 12 metros de torresmetálicas de transmissão, pontos de aterramento do sistema com neutro aterrado, torres de telecomunicações, solos com condutores ou canalizações metálicas, cercas aterradas, etc.
- DISPOSIÇÕES FINAIS Não há.
- ANEXOS 7.1. Formulário para Registro de Medições da Resistividade do Solo
7.1. Formulário para Registro de Medições da Resistividade do Solo Agência Regional: ...............................................Localidade: ..................................................... Data: ...../...../...... Condição do Solo: Localização Geográfica: ( ) muito úmido Latitude: ( ) úmido Longitude: ( ) normal ( ) seco 1 2 3 4
a (m) valor médioR (0hm) 2 x π x a^ ρ^ col 2 x col 3= (0hm x m)
Croqui de Localização
