Relatório detalhando a prática realizada na disciplina de engenharia de sistemas da universidade estadual de montes claros, no qual se verificou a funcionalidade de circuitos integrados digitais 7404, 7408 e 7432, através da montagem de circuitos e análise de suas tabelas verdade.
Tipologia: Exercícios
1 / 3
Esta página não é visível na pré-visualização
Não perca as partes importantes!

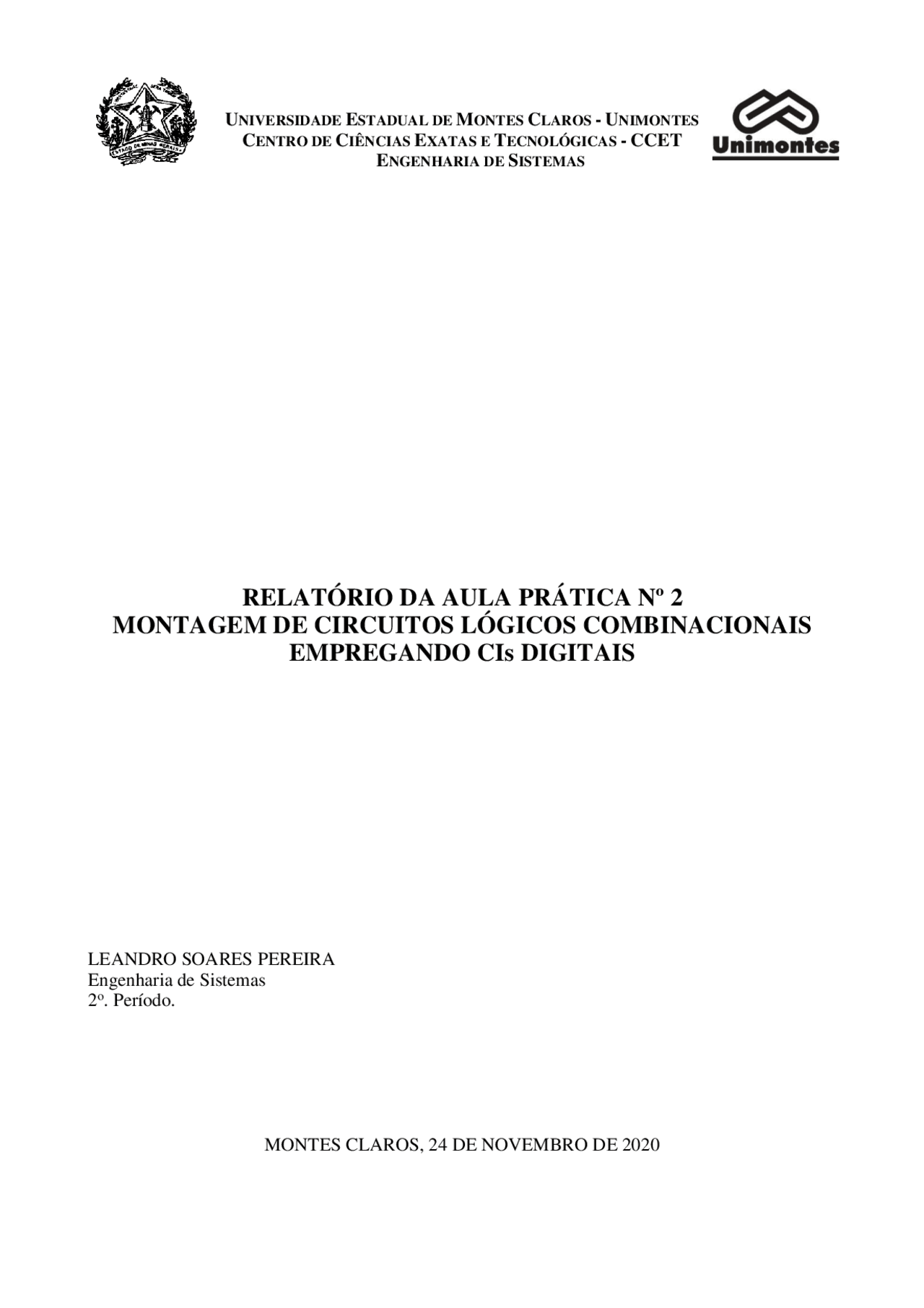

Engenharia de Sistemas 2 o. Período. MONTES CLAROS, 24 DE NOVEMBRO DE 20 20
1 - INTRODUÇÃO O objetivo principal da atividade prática de número 2 foi verificar como se dá a funcionalidade dos circuitos integrados digitais. A teoria em volta da combinação de portas lógicas dentro dos circuitos integrados de número 7404, 7408 e 7432. 2 - DESENVOLVIMENTO 1º passo: Foi identificar as expressões booleanas e montar a tabela verdade de acordo com o Manual de Práticas. Figura 1 - Circuito 1 2º passo: foi feito uma análise nos Circuitos Integrados, de forma que foi notado que o CI 7404 é formado por portas “NOT”, o 7408 por portas “AND” e 7432 por portas “OR”. 3º passo: foi montado depois o circuito e assim feito a primeira parte da prática. _ 4 º passo: Foi encontrado a equação: X = B. C + A. D Portanto, foi possível obter o que foi pedido pela atividade na parte 2: o LED acende (ocorre nível alto em x), nos números em BCD correspondentes a 2, 3 e 9 em decimal. Ou seja, quando a combinação de entradas (A, B, C, D) é: 0, 0, 1, 0 | 0, 0, 1, 1 | 1, 0, 0, 1.
