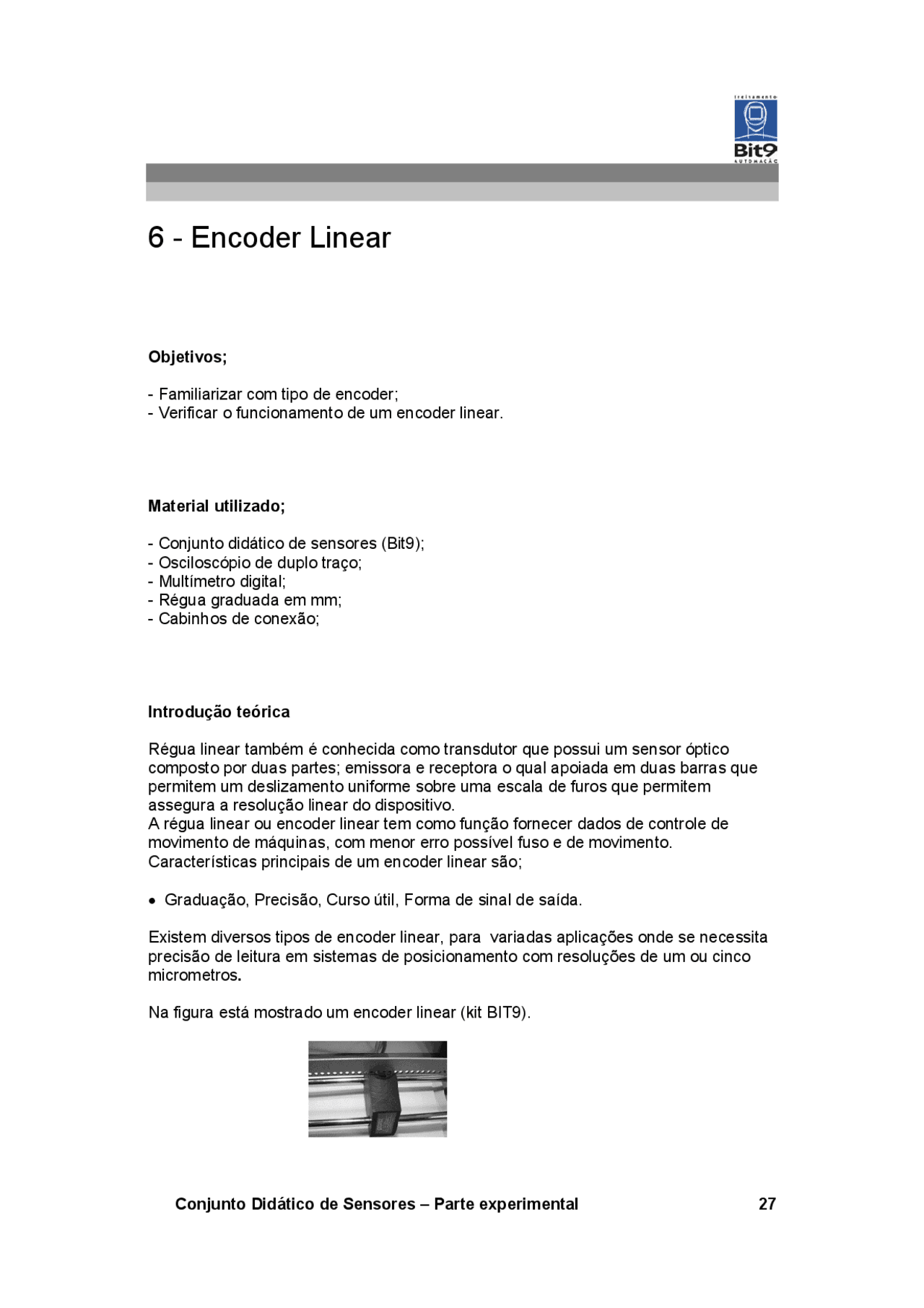

Conjunto Didático de Sensores – Parte experimental 27
6 - Encoder Linear
Objetivos;
- Familiarizar com tipo de encoder;
- Verificar o funcionamento de um encoder linear.
Material utilizado;
- Conjunto didático de sensores (Bit9);
- Osciloscópio de duplo traço;
- Multímetro digital;
- Régua graduada em mm;
- Cabinhos de conexão;
Introdução teórica
Régua linear também é conhecida como transdutor que possui um sensor óptico
composto por duas partes; emissora e receptora o qual apoiada em duas barras que
permitem um deslizamento uniforme sobre uma escala de furos que permitem
assegura a resolução linear do dispositivo.
A régua linear ou encoder linear tem como função fornecer dados de controle de
movimento de máquinas, com menor erro possível fuso e de movimento.
Características principais de um encoder linear são;
! Graduação, Precisão, Curso útil, Forma de sinal de saída.
Existem diversos tipos de encoder linear, para variadas aplicações onde se necessita
precisão de leitura em sistemas de posicionamento com resoluções de um ou cinco
micrometros.
Na figura está mostrado um encoder linear (kit BIT9).
