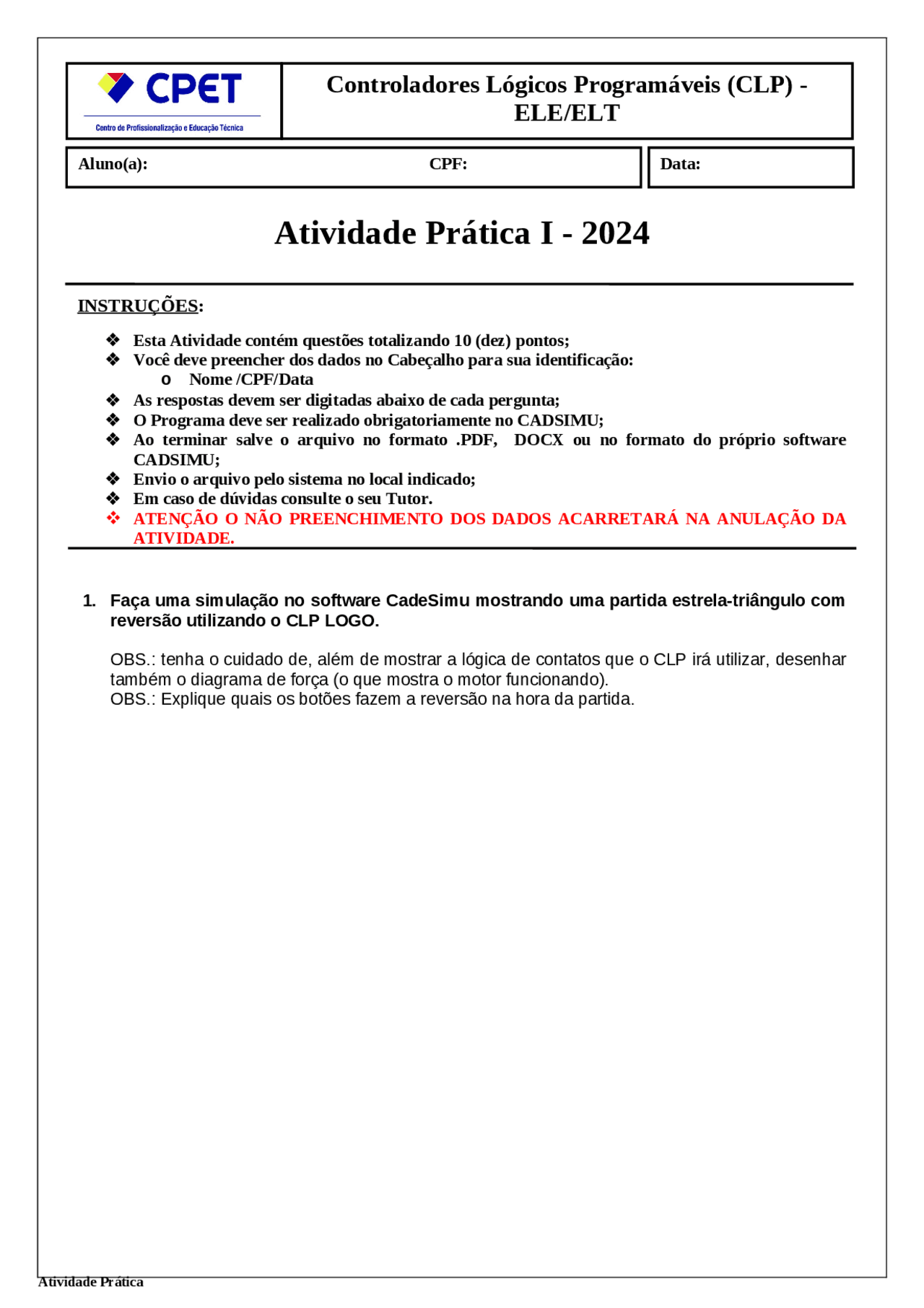

Controladores Lógicos Programáveis (CLP) -
ELE/ELT
Data: Aluno(a): CPF:
Atividade Prática
Atividade Prática I - 2024
INSTRUÇÕES:
Esta Atividade contém questões totalizando 10 (dez) pontos;
Você deve preencher dos dados no Cabeçalho para sua identificação:
oNome /CPF/Data
As respostas devem ser digitadas abaixo de cada pergunta;
O Programa deve ser realizado obrigatoriamente no CADSIMU;
Ao terminar salve o arquivo no formato .PDF, DOCX ou no formato do próprio software
CADSIMU;
Envio o arquivo pelo sistema no local indicado;
Em caso de dúvidas consulte o seu Tutor.
ATENÇÃO O NÃO PREENCHIMENTO DOS DADOS ACARRETARÁ NA ANULAÇÃO DA
ATIVIDADE.
1. Faça uma simulação no software CadeSimu mostrando uma partida estrela-triângulo com
reversão utilizando o CLP LOGO.
OBS.: tenha o cuidado de, além de mostrar a lógica de contatos que o CLP irá utilizar, desenhar
também o diagrama de força (o que mostra o motor funcionando).
OBS.: Explique quais os botões fazem a reversão na hora da partida.
