Departamento de Engenharia de Estruturas

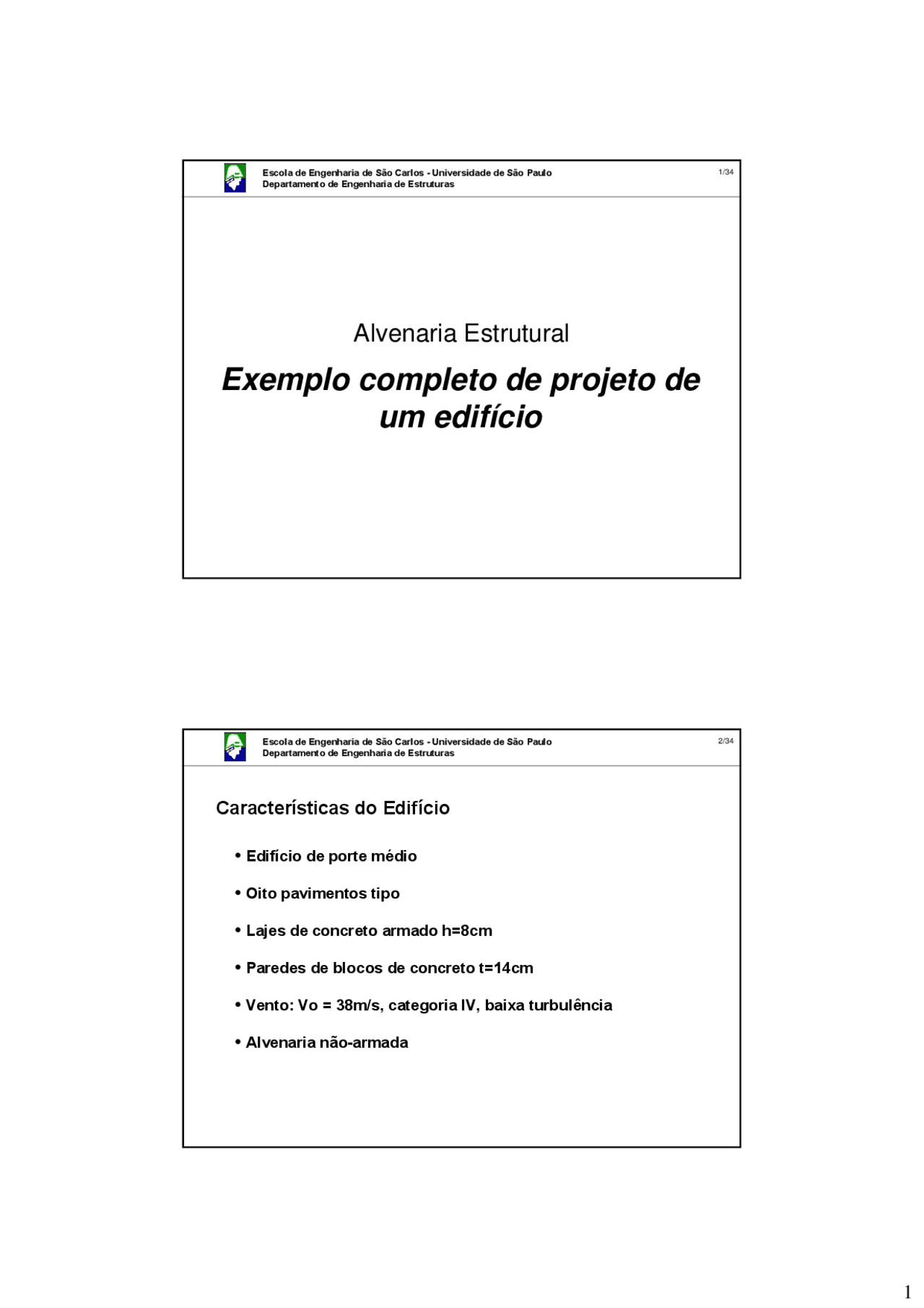

Alvenaria Estrutural
Exemplo completo de projeto de
um edifício
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 2/ Departamento de Engenharia de Estruturas
Características do Edifício
• Edifício de porte médio
• Oito pavimentos tipo
• Lajes de concreto armado h=8cm
• Paredes de blocos de concreto t=14cm
• Vento: Vo = 38m/s, categoria IV, baixa turbulência
• Alvenaria não-armada
Departamento de Engenharia de Estruturas
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 4/ Departamento de Engenharia de Estruturas
Departamento de Engenharia de Estruturas
Características Geométricas Cargas (kN/m²)
Lajes Lx (cm)
Ly (cm)
Espes- sura (cm)
Sobrecar- ga Revest.^
Peso Próprio
Alv. Não- Estrutu- ral
Carga Total
L1=L6 150,0 165,0 8,0 1,5 1,0 2,0 0,0 4, L2=L5 225,0 300,0 8,0 1,5 1,0 2,0 0,0 4, L3=L4 285,0 405,0 8,0 1,5 1,0 2,0 0,0 4, L7=L8 150,0 240,0 8,0 1,5 1,0 2,0 0,0 4, L9 270,0 178,0 8,0 1,5 1,0 2,0 0,0 4, L10= L
L12=
L
L13=
L
L16 270,0 128,0 8,0 1,5 1,0 2,0 0,0 4,
Carregamentos e características geométricas do pavimento tipo
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 8/ Departamento de Engenharia de Estruturas
Características Geométricas Cargas (kN/m²) Lajes Lx (cm)
Ly (cm)
Espes- sura (cm)
Sobrecar- ga Revest. Peso Próprio
Alv. Não- Estru- tural
Carga Total Mesa de motores
Tampa da caixa
Fundo da caixa
Carregamentos e características geométricas do ático
Departamento de Engenharia de Estruturas
Carregamento total devido ao ático (kN/m)
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 10/ Departamento de Engenharia de Estruturas
Distribuição das cargas verticais
- Grupos isolados de paredes
- Evita-se a numeração de grupos simétricos
- Finalidade determinar a resultante de cargas verticais
em cada nível da edificação
sobre aberturas
repartidas igualmente entre os dois
grupos adjacentes a essas aberturas
Departamento de Engenharia de Estruturas
Cargas verticais acumuladas em cada grupo
Grupo Cobertura
(kN)
7º Pav.
(kN)
6º Pav.
(kN)
5º Pav.
(kN)
4º Pav.
(kN)
3º Pav.
(kN)
2º Pav.
(kN)
1º Pav.
(kN)
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 14/ Departamento de Engenharia de Estruturas
Ações Horizontais
Ações devidas ao vento
Ca (direção X) = 0,
Ca (direção Y) = 1,
Nivel Cota (m )
S 2
Pressão (10 - kN/m 2 )
F (^) x (kN)
F (^) y (kN) 1 2,80 0,71 45,55 8,53 27, 2 5,60 0,78 54,17 10,14 33, 3 8,40 0,82 59,95 11,23 36, 4 11,20 0,85 64,42 12,06 39, 5 14,00 0,87 68,12 12,76 41, 6 16,80 0,89 71,30 13,35 43, 7 19,60 0,91 74,10 13,88 45, 8 22,40 0,92 76,61 32,51 38,
Departamento de Engenharia de Estruturas
Ações Horizontais
Ações correspondentes ao desaprumo
- Altura do edifício = 22,40m
Φ = 2,113.10 -3^ rad
P = 988kN
Fd = P. Φ = 2,09kN (X e Y)
Níveis 1 a 7
Nível superior
Φ = 2,113.10 -3^ rad
P = 638kN
Fd = P. Φ = 1,35kN (X e Y)
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 16/ Departamento de Engenharia de Estruturas
Distribuição das ações horizontais
- Paredes isoladas
- Vento sem excentricidades
Momento de inércia de flexão das paredes
Seção tranversal das paredes + abas
Largura da aba < 6x a espessura da alma
- Associação plana dos painéis de contraventamento
Departamento de Engenharia de Estruturas
Distribuição das ações horizontais
a) esforços solicitantes globais atuantes nas direções de
atuação do vento
b) rigidez relativa de cada painel nas referidas direções
c) multiplicar o esforço solicitante global (momento ou cortante)
pela rigidez relativa do painel
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 20/ Departamento de Engenharia de Estruturas
Direção X Direção Y Nivel Força (kN)
Cortante (kN)
Momento (kN.m)
Força (kN)
Cortante (kN)
Momento (kN.m) 8 33,86 33,86 94,81 39,38 39,38 110, 7 15,97 49,83 234,33 47,35 86,72 353, 6 15,44 65,27 417,07 45,64 132,36 723, 5 14,85 80,11 641,39 43,70 176,06 1216, 4 14,15 94,26 905,32 41,44 217,50 1825, 3 13,32 107,58 1206,55 38,71 256,21 2543, 2 12,23 119,81 1542,01 35,18 291,38 3358, 1 10,62 130,43 1907,20 29,91 321,29 4258,
Esforços solicitantes globais
Departamento de Engenharia de Estruturas
Parede PX I
(m 4 )
n n*I
(m 4 )
R = I/SI
Rigidez das Paredes PX
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 22/ Departamento de Engenharia de Estruturas
Parede PY I
(m 4 )
n n*I
(m 4 )
R = I/SI
Rigidez das paredes PY
Departamento de Engenharia de Estruturas
Procedimento simplificado de dimensionamento - Parede PY
Tensões normais
Carregamento vertical – N/At
N = cargas verticais acumuladas
At = área total das paredes do grupo
Carregamento horizontal – M/w1 e M/w
M = momento fletor atuante
w1 e w2 = módulos de rigidez de flexão
Verificar Tração na parede (<0,10MPa): alv,t
f (^) alv, f−0,75falv,c≤f
Tensões de cisalhamento
Carregamento horizontal
V/Aa < 0,15MPa
V = força cortante
Aa = área da alma da parede
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 26/ Departamento de Engenharia de Estruturas
Composição de tensões normais na base da parede PY
Departamento de Engenharia de Estruturas
Procedimento Simplificado
- Tensões atuantes de tração, f (^) t , e compressão, f (^) alv
necessidade de se armar os cantos das paredes para
absorver a tração nos seus três primeiros níveis
- Resultante de tração por integração das tensões de tração
T = ½ f t b (h-x) T 1 = 39,10kN T 2 = 44,49kN
- Determinação da área de aço
A s = T / f s,t A s1 = 2,37 cm^2 A s2 = 2,70 cm^2
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 28/ Departamento de Engenharia de Estruturas
Dimensionamento das Paredes - Definição do Prisma
- Verificar as tensões normais:
- Tensões admissíveis para a alvenaria não-armada:
[ ( )]
3 f alv,c =0,20.fp. 1 −1/
1, f
f f
f 1,00 e f
f
alv,f
alv,f alv,c
alv,c alv,c
alv,c ≤ + ≤
f alv,f =0,30.f p
- Determinar as mínimas resistências de prisma
mínima resistência de bloco necessária
Departamento de Engenharia de Estruturas
Dimensionamento das paredes
- Parede PY13: necessidade de grauteamento – muito solicitada
devido às cargas provenientes do ático
Cargas verticais
Ações horizontais
Tração Prismas
Bloco
(MPa) Nível N/At (MPa)
V/A
(MPa)
M/W 1
(MPa)
M/W 2
(MPa)
M/W 1 -
0,75.N/A
(MPa)
fp (Mpa)
fp (Mpa) 8 0,55 0,00 0,02 0,01 - 3,09 2,37 3, 7 0,65 0,01 0,07 0,04 - 3,67 2,93 4, 6 0,75 0,02 0,14 0,09 - 4,24 3,54 5, 5 0,85 0,02 0,24 0,15 - 4,82 4,22 6, 4 0,95 0,03 0,36 0,22 - 5,39 4,95 6, 3 1,06 0,03 0,51 0,31 - 5,97 5,74 7, 2 1,16 0,04 0,67 0,41 - 6,54 6,58 8, 1 1,26 0,04 0,85 0,52 - 7,12 7,46 9,
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 32/ Departamento de Engenharia de Estruturas
Dimensionamento das paredes - grauteamento
- Acréscimo de resistência necessário PY13: 17%
Furos grauteados
Razão de área líquida Acréscimo de área Todos 2/1 100% 1 a cada 2 3/2 50% 1 a cada 3 4/3 33% 1 a cada 4 5/4 25% 1 a cada 5 6/5 20%
Grauteamento
- Adotado um furo grauteado a cada cinco ( a cada dois blocos
e meio )
Departamento de Engenharia de Estruturas
Estabilidade global da estrutura de contraventamento
Translações dos pavimentos e efeitos de segunda ordem
Nível Carga vertical Direção X^ Direção Y (kN) Translação (m)
DM
(kN.m)
Translação (m)
DM
(kN.m) 8 1625,36 0,01993 32,39 0,01550 25, 7 988,29 0,01621 16,02 0,01271 12, 6 988,29 0,01258 12,43 0,00996 9, 5 988,29 0,00917 9,06 0,00734 7, 4 988,29 0,00614 6,06 0,00496 4, 3 988,29 0,00360 3,56 0,00294 2, 2 988,29 0,00167 1,65 0,00138 1, 1 988,29 0,00045 0,44 0,00037 0, S = (^) 81,61 S = (^) 64,
Escola de Engenharia de São Carlos - Universidade de São Paulo^ 34/ Departamento de Engenharia de Estruturas
Estabilidade global da estrutura de contraventamento
gzx = 1/(1-81,61/1907,20) = 1,
gzy = 1/(1-64,38/4258,50) = 1,
Efeitos de 2º ordem
(desprezíveis)
- Reduzidas razões flecha no topo/altura do edifício
Direção X = 1/
Direção Y = 1/
- Rigidez da estrutura de contraventamento: adequada
