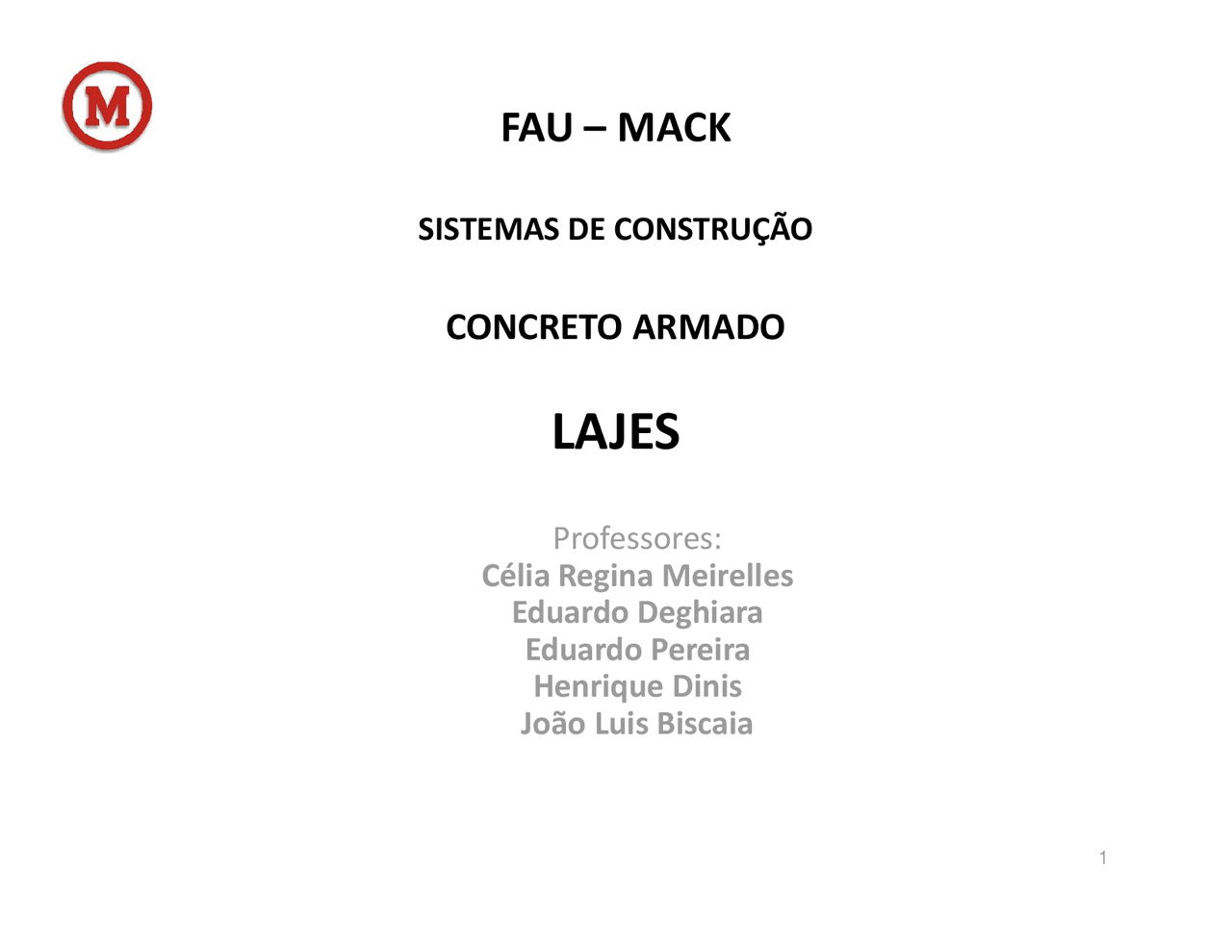

CONCRETO ARMADO
LAJES
1
LAJES PR…-FABRICADAS ñ TIPO TRELI«A
LAJE MACI«A COM VIGAS DE BORDA
V„os ideais < 5,0 m Espessura da laje: 2,5% l ou l/
ESPESSURAS MÕNIMAS
Tipo de Ruptura
A figura abaixo mostra a situaÁ„o de uma laje de 20x6m, com nervuras em uma direÁ„o,apoiadas em vigas e com uma ˙nica nervura transversal, com a funÁ„o de travamento (prescindÌvel).
LAJES NERVURADAS - UNIDIRECIONAIS
S” funcionam as nervuras da menor direÁ„o, logo, utiliza-se nervuras somente na menor direÁ„o, a menos que existam imposiÁıes estÈticas.
EXEMPLO DE LAJE COM NERVURA EM UMA ⁄NICA DIRE«√O
LAJES COM NERVURAS ñ BIDIRECIONAIS GRELHAS
LAJES NERVURADAS BIDIRECIONAIS - GRELHAS
Apoiadas nas vigas nas bordas
hN ≥ 3,5% L , sendo L o menor v„o da laje
I ≤ 1,5. hN
eN ≥ 10cm
d ≥ 20%. hN
EXEMPLOS
EDIFÕCIO MODESTO CARVALHOSA UNIVERSIDADE PRESBITERIANA MACKENZIE
Detalhe da laje nervurada (v„o de 8,75m)
REA«’ES DAS LAJES SOBRE AS VIGAS
ï Lajes que trabalham em uma ˙nica direÁ„o:
ï Lajes que trabalham nas direÁıes:Lajes que trabalham nas direÁıes:
REA«’ES DAS LAJES SOBRE AS VIGAS
(cont.)
LARGURA DE 1,0 mLARGURA DE 1,0 m
