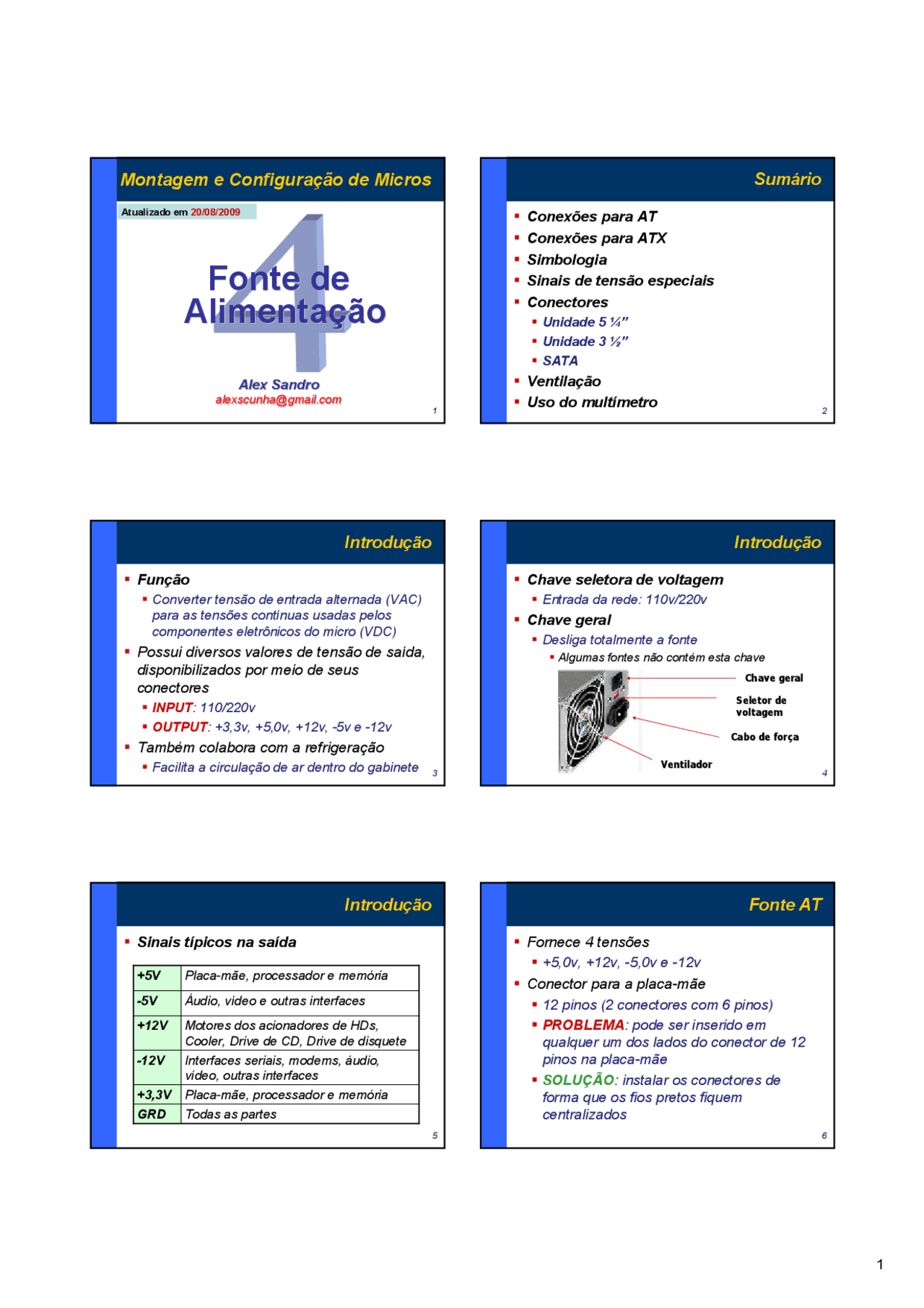

1
Alex Sandro [email protected]
Alex Sandro [email protected]
Atualizado em 20/08/
2
Conexões para AT Conexões para ATX Simbologia Sinais de tensão especiais Conectores Unidade 5 ¼” Unidade 3 ½” SATA Ventilação Uso do multímetro
3
Função Converter tensão de entrada alternada (VAC) para as tensões contínuas usadas pelos componentes eletrônicos do micro (VDC) Possui diversos valores de tensão de saída, disponibilizados por meio de seus conectores INPUT : 110/220v OUTPUT : +3,3v, +5,0v, +12v, -5v e -12v Também colabora com a refrigeração Facilita a circulação de ar dentro do gabinete (^4)
Chave seletora de voltagem Entrada da rede: 110v/220v Chave geral Desliga totalmente a fonte Algumas fontes não contém esta chave Chave geral Seletor de voltagem
Ventilador
Cabo de força
5
Sinais típicos na saída
GRD Todas as partes
+3,3V Placa-mãe, processador e memória
Interfaces seriais, modems, áudio, vídeo, outras interfaces
-12V
Motores dos acionadores de HDs, Cooler, Drive de CD, Drive de disquete
+12V
-5V Áudio, vídeo e outras interfaces
+5V Placa-mãe, processador e memória
6
Fornece 4 tensões +5,0v, +12v, -5,0v e -12v Conector para a placa-mãe 12 pinos (2 conectores com 6 pinos) PROBLEMA : pode ser inserido em qualquer um dos lados do conector de 12 pinos na placa-mãe SOLUÇÃO : instalar os conectores de forma que os fios pretos fiquem centralizados
7
Conector para a placa-mãe (cont.)
Posicionamento correto
8
Tensões do conector de alimentação
9
O sinal “ Power Good ”
Sinal de informação ao computador que a fonte de alimentação está funcionando sem problemas Se este sinal não estiver presente, o computador será desligado Este sinal impede que o computador tente funcionar com voltagens descontroladas Provavelmente ocasionada por um disturbio de energia
10
Ligação do botão Power Localize um cabo preto com 4 fios na ponta (preto, marrom, azul e branco) Regras Marrom e preto: primeiro Par Azul e branco: segundo Par Cada par em um lado da fronteira É permitido combinar marrom+preto e vice versa, ou branco+azul e vice-versa Nunca troque os pares!!!
11
Ligação do botão Power
12
Fornece 4 tensões +5,0v, +12v, -5,0v, -12v e +3,3v A tensão de 3,3V tornou a placa-mãe mais barata, visto que a tensão do processador é gerada pela fonte, e não pela placa-mãe Conector para a placa-mãe Um único conector de 20 pinos Só encaixa na posição correta Presença do sinal “power-on” Responsável por permitir o desligamento da fonte via software
19
Ligação da fonte sem o botão de Power
1
Conectar o cabo de força
Ligue a chave
Conectar o fio verde ao fio preto
4
2 Verifique a tensão da rede 3
20
Conectores de alimentação Um conector de 24 fios (2 colunas de 12 fios) Um conector auxiliar (8 fios – 2 colunas de 4) É possível utilizar um adaptador para converter uma fonte ATX em BTX e vice versa
21
A fonte
22
Faixa de Tolerância das funções VDC (Valores estáveis)
O processador é extremamente sensível a variações de tensão
23
Ilustração
24
Diferenciação entre versões de fontes e propósito a que se destinavam
25
Conector de 4 pinos de 12V Lançada na época do Pentium 4 Versão aprimorada da fonte ATX, com um conector adicional de 4 pinos – P4 (+12V), e outro de 6 pinos para 3,3V e 5,0V Motivo : suprir correntes adicionais para o processador e memória P
Raramente usado^26
Modificações Conector de 20 pinos para 24 pinos Remoção do conector auxiliar de 6 pinos (+5,0V e 3,3V) Inclusão de conectores de alimentação para discos Serial ATA (SATA) A tensão de -5,0 volts foi eliminada, já que praticamente nenhuma placa de expansão a utiliza Fontes ATX12V v2.x podem ser utilizadas em placas-mãe ATX12V v1.x através do uso de um adaptador
27
Observação O Conector de 24 pinos nada mais é do que um conector de 20 pinos acrescido de mais 4 destacáveis à direita Cuidado para não tentar ligá-lo no local destinado ao conector P4 (alimentação do processador)
28
Modificações Os quatro pinos adicionais possuem mais linhas de alimentação com +12, +5 e +3,3 volts Este aumento de corrente foi aplicado para atender às especificações do novo barramento PCI Express , sobretudo, no que diz respeito à alimentação da placa de vídeo 3D
Adaptador
Conector de 24 pinos Conector SATA
29
Conector de +12V/+5V ( Molex )
Alimentação de dispositivos 5 ¼” e HDs Só possui uma única forma de encaixe
30
Conector de +12V/+5V ( Berg ) Alimentação de dispositivos 3 ½” São menores que os conectores para CD/HD
37
Nunca ligue a fonte na tomada antes de selecionar a tensão de entrada correta
Fonte de alimentação defeituosa ou mal dimensionada pode ocasionar Travamento do computador Surgimento de bad block no HD Resets aleatórios Queima de algum periférico do micro
Uma fonte de boa qualidade pode aumentar a vida útil de seu equipamento 38
Testando o funcionamento de fontes AT/ATX Medindo as tensões geradas pela fonte Comparando as tensões de saída com seus níveis estáveis
39
FERREIRA, S. Montagem de Micros para Estudantes e Técnicos de PCs. Axcel: Rio de Janeiro, 2005.
TORRES, G. Fontes de alimentação. Disponível em < www.clubedohardware.com.br >.
BORGES, F.F.. Fontes de Alimentação. Curso de Hardware. CefetPB.
