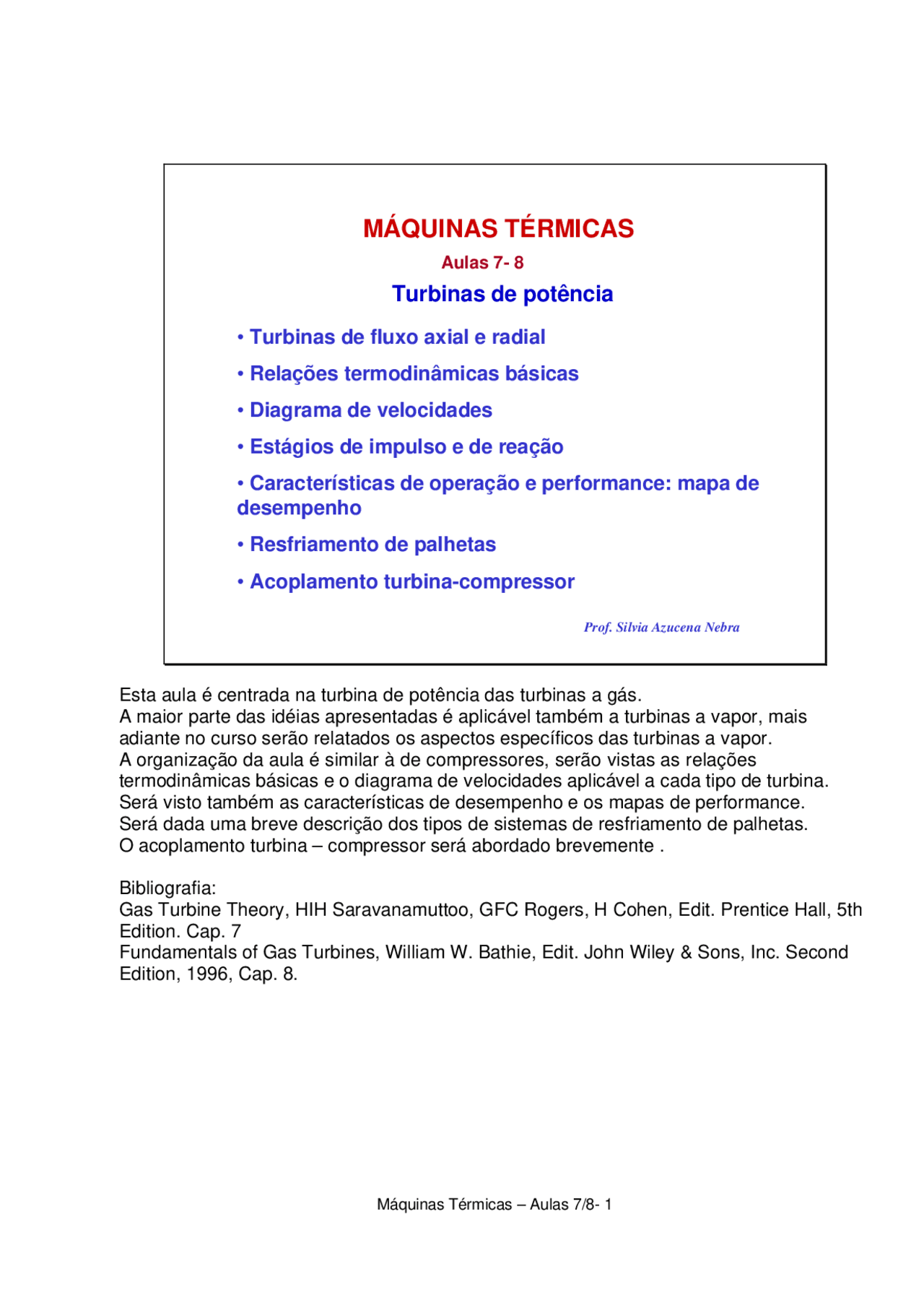

MÁQUINAS TÉRMICAS
Prof. Silvia Azucena Nebra
Aulas 7- 8
Turbinas de potência
- Turbinas de fluxo axial e radial
- Relações termodinâmicas básicas
- Diagrama de velocidades
- Estágios de impulso e de reação
- Características de operação e performance: mapa de
desempenho
- Resfriamento de palhetas
- Acoplamento turbina-compressor
Esta aula é centrada na turbina de potência das turbinas a gás. A maior parte das idéias apresentadas é aplicável também a turbinas a vapor, mais adiante no curso serão relatados os aspectos específicos das turbinas a vapor. A organização da aula é similar à de compressores, serão vistas as relações termodinâmicas básicas e o diagrama de velocidades aplicável a cada tipo de turbina. Será visto também as características de desempenho e os mapas de performance. Será dada uma breve descrição dos tipos de sistemas de resfriamento de palhetas. O acoplamento turbina – compressor será abordado brevemente.
Bibliografia: Gas Turbine Theory, HIH Saravanamuttoo, GFC Rogers, H Cohen, Edit. Prentice Hall, 5th Edition. Cap. 7 Fundamentals of Gas Turbines, William W. Bathie, Edit. John Wiley & Sons, Inc. Second Edition, 1996, Cap. 8.
TURBINA RADIAL
Turbo-compressor IHI
Os turbo compressores mais comuns, utilizados em carros e caminhões têm compressores e turbinas axiais, como pode observar-se no desenho acima. No desenho, a região em vermelho, à direita, corresponde à turbina, a região em azul, do lado esquerdo, ao compressor. Nas turbinas radiais o gás quente entra pela “voluta”, passa através da turbina e sai pelo centro dela. Nos compressores radiais é o inverso, o ar fresco entra pelo centro do compressor e sai pelo contorno. Sendo os dois, compressor e turbina, radiais, de apenas um estágio, a estrutura toda fica compacta, o eixo também é curto, o que evita dele empenar. Na fotografia à esquerda é mostrado o turbocompressor instalado no motor. À direita é mostrado o turbocompressor sozinho. As turbinas radiais são mais adequadas para pequenas vazões de ar. São adequadas também quando se requer equipamentos compactos. Seu desempenho é em geral inferior ao das turbinas axiais, por isto não são adequadas para sistemas de grande porte.
As fotografias e desenho foram tiradas do site: http://www.turbobrasil.com.br.
p 01
s
01
Diagrama termodinâmico da turbina radial
h 01 , h 02
1
02
p 02 p 1
h 1
03
2 h 2 h 2 ′′ (^) 2’
3
3’
p 2
p 03
p 3 h 3 h 3 " h 3 '
h 03
3”
V 12 2
V 22 2
V 32 2
p a
4 h 03 '
Bocais fixos
Palhetas móveis
O gráfico acima mostra o processo termodinâmico sofrido pelo fluído que atravessa uma turbina radial. O processo 1 – 2 corresponde à passagem pelo bocal de entrada. O processo 2-3 à passagem pelas pás do rotor. No ponto 4 é atingida a pressão atmosférica. A linha vermelha conecta os pontos correspondentes aos valores estáticos do processo p01 é a pressão de estagnação e p1 é a pressão estática, na entrada (valores na voluta). p02 é a pressão de estagnação, enquanto p2 é a pressão estática, na saída do bocal. p03 é a pressão de estagnação, enquanto p3 é a pressão estática, na saída do rotor. h01 é a entalpia de estagnação e h1 é a entalpia, na entrada. A diferença entre as duas é o termo de energia cinética indicado à direita do gráfico (corresponde aos parâmetros do gás na voluta). h02 é a entalpia de estagnação e h2 é a entalpia, na saída do bocal de entrada. A diferença entre as duas é o termo de energia cinética indicado à direita do gráfico. h2’ é a entalpia correspondente ao processo isentrópico. Observar que é neste ponto que a energia cinética é a mais alta, a missão do bocal é justamente a de acelerar, e direcionar o fluído. Observar que h01=h02, na passagem pelo bocal não há diminuição da entalpia de estagnação. Na passagem pelo bocal, a energia cinética aumenta, em razão de aumentar a velocidade do gás, mas a entalpia de estagnação permanece constante, assim como a pressão de estagnação. A pressão estática cai, assim como a entalpia estática. h03 é a entalpia de estagnação e h3 é a entalpia, na saída do rotor. A diferença entre as duas é o termo de energia cinética indicado à direita do gráfico. h3’ é a entalpia correspondente ao processo isentrópico 1-3’. h3” é a entalpia correspondente ao processo isentrópico 2-3” , da saída do bocal à saída do rotor. Na passagem pelo rotor, onde há efetivamente trabalho entregue, há diminuição da entalpia de estagnação, assim como da entalpia estática. Pode ver-se que também a energia cinética diminui nessa passagem, os gases perdem velocidade, além de cair a temperatura e a pressão dos mesmos. Na saída do rotor os gases perdem velocidade e ganham pressão até atingir a pressão ambiente.
Equações termodinâmicas para a turbina radial
W &^ t == m &( h 01 - h 03 )
01 03 '
01 03 h h
h h total a total
isoentrópi ca -
−−− −
ηη
01 3 '
01 03 h h
h h total a estática
isoentrópica (^) -
−− −−
ηη
graudereação 1 3
2 3 h h
h h R
2 2 ' 01 2
2 2 ' perda nodifusor V
h h h h
h h -
λλ == ==
2 3
3 3 " perda norotor W
h - h λλ ==
A primeira equação corresponde ao trabalho de eixo entregue pela turbina. A segunda equação refere-se è eficiência isentrópica total-a-total (Total no numerador, total no denominador, ou seja, de estagnação nos dois casos). A terceira equação mostra a eficiência total-a -estática. O nome é devido a que a entalpia do ponto 3’ corresponde à de um processo isentrópico conduzido do ponto 1 ao ponto à pressão de saída p3, onde terá entalpia 3’ e temperatura 3’, mas na condição estática , não de estagnação, ou seja, assume-se que a energia cinética na saída da turbina é perdida. Observando o diagrama termodinâmico, pode ver-se que esta segunda eficiência será maior que a anterior. A quarta equação refere-se ao grau de reação do rotor , esta relação expressa a fração da expansão total que acontece no rotor. Embora poderia ser definida também como uma relação de pressões, é usual defini-la em função da entalpia. Teoricamente este valor pode variar de 0 a 1. As duas equações à direita expressam os coeficientes de perdas no bocal e no rotor (que também podem ser definidos pelo cociente de pressões). Nos numeradores dos coeficientes de perda temos a variação de entalpia que não aconteceu devido ao atrito do fluído, que é igual à diferença de entalpia entre o processo real e o isentrópico. Nos denominadores temos respectivamente, a velocidade dos gases na saída do bocal e a velocidade dos gases relativa ao rotor, na saída do rotor.
TURBINA AXIAL de um único estágio
O esquema mostra uma turbina axial de um único estágio. Sua estrutura é simples e compacta. Em muitas usinas açucareiras tem em operação turbinas a vapor de um único estágio. Esta turbina consiste num sistema anular para a passagem do fluxo, uma única fileira de bocais ou palhetas fixas e um rotor com uma fileira de palhetas (móveis). A mudança de entalpia que acontece em cada fileira de palhetas é similar ä da turbina radial. Os bocais fixos aceleram o fluxo de gás, o fluxo de gás a alta velocidade entra nas palhetas do rotor, impulsionando este. Uma turbina de múltiplos estágios repete o par: pás fixas -pás móveis, várias vezes. O diagrama termodinâmico e os triângulos de velocidades serão discutidos depois.
Perfil de pressões e temperaturas numa turbina a gás - axial
A imagem acima foi colocada a título de revisão de conceitos e de introdução ao tema. Como já foi dito antes, quando o ar entra na turbina a gás, ele passa primeiro pelo compressor, depois se reúne ao combustível na câmara de combustão, a reação de combustão acontece e os gases quentes e pressurizados saem através da turbina de potência. O gráfico acima mostra a variação da pressão e a temperatura ao longo deste processo. Pode-se observar o aumento de pressão no compressor, na primeira fase do processo, depois, há uma leve diminuição desta, na passagem pela câmara de combustão, a seguir há uma diminuição rápida, que acontece nos sucessivos estágios da turbina de potência. No relativo à temperatura, há um aumento desta no compressor, mas o maior aumento acontece na câmara da combustão (o diagrama está fora de escala), depois da passagem por esta, a temperatura diminui a medida que os gases quentes passam pelos estágios da turbina de potência. Como já foi comentado, os gases saem a alta temperatura ainda.
Equações termodinâmicas para a turbina axial
W&estágio == m&(h 01 −−h 03 )
01 03 '
estágio 01 03 h h
h h −−
−− ηη == W &^ estágio ==^ m & ηη estágio (^ h 01 −− h 03 ')
(h h )
R (h h) 01 03
2 3
grau de reação == == - Estágio de ação: R= Estágio de reação: R=
i trópico total
n real total (^) h
h
sen ,
1 ∆∆
ηη
== n=número de estágios da turbina
Observar que normalmente é: (^) i trópicototal
n hi (^) trópicoestágio h sen , 1
∑∑ ∆∆ sen^ , >> ∆∆
Por tanto: ηηtotal >>ηηestágio
A primeira equação calcula o trabalho desenvolvido em cada estágio da turbina. Embaixo desta é reportada a definição da eficiência isentrópica por estágio. Daí podemos calcular o trabalho em cada estágio se conhecemos a eficiência isentrópica dele e as condições na entrada do mesmo. Como no compressor, o grau de reação de um estágio é uma relação entre a variação de entalpia através das pás móveis e a variação total (valores em condições de estagnação) no estágio. Este parâmetro indica o grau de expansão que acontece no estágio. Nos estágios de ação a expansão do gás (ou seja a diminuição da sua entalpia, pressão e temperatura), com a transformação de energia potencial e interna em cinética, acontece somente nos bocais. Neste caso, nas palhetas móveis ocorre somente a mudança de direção do fluxo, com transformação da energia cinética em mecânica de acionamento. Nos estágios de reação, como nos de ação, acontece nas palhetas móveis a transformação de energia cinética em mecânica. No entanto a expansão do gás ocorre nos canais entre as palhetas móveis. Numa turbina de múltiplos estágios a eficiência total pode ser calculada a partir da soma da eficiência de cada estágio. Mas um fato curioso acontece, a variação da entalpia correspondente ao processo isentrópico total é menor que a soma das variações do processo isentrópico para cada estágio, por tanto, a eficiência total é maior que a média dos estágios individuais. Este efeito se denomina reaquecimento, e ele acontece devido a que os gases, na saída de cada estágio, têm maior entalpia que a correspondente ao caso isentrópico, esta entalpia mais alta é aproveitada no estágio seguinte.
W&t == ωωT==m&ωω(r 2 Vt 2 ++r 3 Vt 3 )
Triângulo de velocidades - Turbina axial
mU(V tan V tan )
W mU(V V ) 2 2 3 3
t t 2 t 3 == αα ++ αα
== ++ &
& &
r 2 ≅≅r 3
V 1
r Vz 1
r
Vt 2
r
V 2
r Va^2
r
Vt 3
r
Va 3
r V 3
r
3 3
2 2 a 2 tan tan
tan tan V
U
== ββ −− αα
== αα −− ββ
mUV(tan tan )
W mUV(tan tan ) a 2 3
t a 2 3 == ββ ++ ββ
== αα ++ αα &
& &
Va 2 ==Va 3
Para velocidade axial constante através do estágio:
Levando em conta relações trigonométricas, pode ser escrita a primeira equação, que relaciona a velocidade tangencial do rotor e a velocidade axial dos gases. A equação seguinte relaciona o trabalho transferido pelos gases ao rotor, que muda o momento angular do mesmo e a velocidade de rotação. O momento angular também pode ser calculado a partir das velocidades tangenciais e os raios. No caso particular de raios aproximadamente iguais (turbinas de grande raio e palhetas pequenas). O trabalho pode ser calculado pela expressão que inclui a velocidade tangencial do rotor, as velocidades do gás e os ângulos alfa na entrada e saída do mesmo. No caso em que a velocidade axial se mantém constante quando o gás passa pela palheta, se obtém a última expressão para o trabalho, que relaciona vazão de gases, velocidade tangencial do rotor e a velocidade axial dos gases mais os ângulos alfa ou beta. Este trabalho está também relacionado ä mudança de entalpia de estagnação, da mesma forma que na turbina radial.
Números adimensionais utilizados para caracterizar a performance de compressores e turbinas
Variáveis dependentes:
m & == vazão
ηη == eficiênciaisentrópic a
equipament o
deestagnaçãoatravésdo
∆∆ T 0 == diferençadetemperatura
Variáveis independentes: p 0 i == pressãodeestagnaçãona entrada p (^) j == pressãode saída
T 0 == temperaturana entrada
N == númerode revoluções
D == dimensãocaracterís tica
Propriedad esdosgases, k ,R, μ μ Variáveis adimensionais:
2 0
0 p D
m RT i
& (^) i ηη Ti
T
0
, , ∆∆^0
D
m , , 0
0 0
k p
p RT
ND
função i
j i μμ
É conveniente expressar as características de operação de compressores e turbinas de modo tal que permita uma fácil comparação entre as diversas máquinas, de diferente tamanho e características de projeto. Isto pode ser feito de utilizando variáveis adimensionais adequadas. As variáveis adimensionais mostradas acima podem ser obtidas a partir do conjunto de variáveis dependentes e independentes, utilizando o teorema dos pi de Buckingham, e levando em conta as equações de escoamento de fluídos compressíveis. São adotadas como variáveis dependentes uma vazão corrigida, a eficiência isentrópica, e a razão de variação da temperatura no equipamento e a temperatura na entrada. As variáveis independentes são a velocidade corrigida e a razão de pressões entre a saída e a entrada. Para um equipamento específico e um determinado fluído, algumas das variáveis independentes podem ser omitidas, por serem constantes. O número de Reynolds têm pequeno efeito sobre a performance e pode ser omitido também. Estas variáveis são utilizadas para graficar “mapas” de funcionamento de compressores e turbinas como se verá depois. A correção destas variáveis para condições ambiente diferentes das de teste é feita da mesma forma em que foi indicado na aula anterior, de compressores.
Mapa de performance de uma turbina radial: razão de pressões & fluxo corrigido
3 - entrada 4 - saída
A figura mostra um gráfico da razão de pressões em função da massa corrigida. As linhas pontilhadas correspondem a diferentes valores da rotação corrigida, e as linhas cheias a valores da eficiência isentrópica. T03 = temperatura de estagnação na entrada da turbina (K) P03 = pressão de estagnação na entrada da turbina (bar) P4 = pressão na saída da turbina (bar) m = fluxo mássico (kg/s) N= número de revoluções/minuto Para uma dada rotação, a medida que a vazão aumenta, as linhas pontilhadas se aproximam assimptoticamente do limite correspondente ao fluxo “chocado” nas palhetas do rotor. Neste tipo de gráfico, as eficiências são representadas em faixas estreitas, a diferença do próximo.
Eficiência em função da razão de velocidades das palhetas
Turbina axial (^) Turbina radial
V s
U
Vs ==[[ 2 ((h 01 −−h 03 '))]]^1 /^2
V s
U
As figuras mostram gráficos de eficiência de turbinas de pequeno porte em função da razão de velocidades inidcada. A razão de velocidades adotada como parâmetro é a razão da velocidade tangencial e a máxima velocidade que poderia ser obtida, calculada a partir da diferença de entalpias de estagnação inicial e final. Se observa que o valor ótimo é atingido em torno do valor 0,6 para a turbina axial, para a menor razão de pressões (1,5) e em torno de 0,55 para a maior razão (3,0). Para a radial o melhor valor de eficiência acontece para uma relação em torno de 0,7.
Um dos recursos para melhorar o desempenho de turbinas a gás é o aumento da temperatura da entrada da turbina. Mas atingir altos valores desta temperatura não seria possível sem o recurso do resfriamento das palhetas , particularmente as dos primeiros estágios, que de outro modo não resistiriam ao efeito de alta temperatura. Como fluídos de trabalho para este resfriamento se utiliza ar, desviando uma parte do ar do compressor, e também vapor e mesmo água líquida. Estes fluídos não estão exatamente frios em todos os casos, por exemplo, o ar estará em torno de 600°C. O ar passa através de canais por dentro das palhetas e depois é exaurido através de pequenos orifícios na superfície das mesmas. Na saída o ar forma um fino ‘colchão’, que produz uma proteção adicional. Um outro melhoramento possível pode ser obtido recobrindo as palhetas com uma fina camada de material cerâmico, que atua como um isolante-protetor, se este material for poroso, pode ser efetuado um resfriamento por transpiração. Não se deve esquecer, que embora este recurso seja poderoso, o ar ou vapor que passa através das palhetas é depois misturado à corrente de gases, diminuindo a entalpia destes.
EXEMPLO 1
Um projeto de um estágio de uma turbina que têm iguais velocidades na entrada e na saída leva aos seguintes dados: fluxo mássico 20 kg/s temperatura na entrada 1000 K pressão na entrada 4 bar velocidade axial (constante no estágio) 260 m/s Velocidade tangencial das palhetas (U) 360 m/s ângulo de saída do bocal - palhetas fixas, ângulo de saída das palhetas móveis - eficiência do estágio = 0, Determine: a) os ângulos das palhetas do rotor, b) grau de reação do estágio c) coeficiente de carga das palhetas d) potência desenvolvida no estágio e) propriedades termodinâmicas do fluído
αα 3 == 10 °°
αα 2 == 65 °°
ββ 2 ,ββ 3
U Va
= ta n (α 2 ) – tan (β 2 )
U
Va
= tan^ (β 3 ) – tan^ ( α 3 )
Va V (^2)
= cos^ (α^2 )
α (^3) = α (^1)
V 1 · cos^ ( α 1 ) =^ Va
V 3 = V (^1)
coeficiente de fluxo
φ =
Va
U
coeficiente de carga das palhetas
Ψ = (he 1 – he 3 ) ·
U 2
2 G rau de reação
R =^
h 2 – h 3
he 1 – he 3
R =^
Va
2 · U
· (tan ( β 3 ) – ta n ( β 2 ))
he 1 = h 1 +
V 12
2 ·^1000
he 2 = h 2 +
V 22
2 ·^1000
he 3 = h 3 +
V 32
2 ·^1000
Entalpias de estagnação:
h 1 = h^ (^ 'N itrogen';T=T 1 ; P=^ P^1 )
he 1 = h ('N itrogen';T=Te 1 ; P= P e 1 )
s 1 = se 1
s 1 = s ('N itrogen';T=T 1 ; P= P 1 )
se (^1) = s ('N itrogen';T=Te 1 ; P= P e 1 )
Propriedades Termodinâmicas
h 2 = h ('N itrogen';T=T 2 ; P= P 2 )
he 2 = h ( 'N itrogen';T=Te 2 ; P= P e 2 )
se (^2) = s ( (^) 'N itrogen';T=Te 2 ; P= (^) P e 2 )
s 2 = s ('N itrogen';T=T 2 ; P= (^) P 2 )
Pe 2 = P e 1
se 2 = s 2
Propriedades Termodinâmicas
s 3 = s^ (^ 'N itrogen';T=T 3 ; P=^ P^3 )
h 3 = h ( 'N itrogen';T=T 3 ; P= P 3 )
he (^3) = h^ ( 'N itrogen';T=Te 3 ; P= P e 3 )
se 3 = s^ ('N itrogen';T=Te 3 ; P= P e 3 )
se 3 = s 3
ss 3 = s 1
ss 3 = s^ ( 'N itrogen';T=Tse 3 ; P= P 3 )
hse 3 = h^ ('N itrogen';T=Tse 3 ; P= P e 3 )
