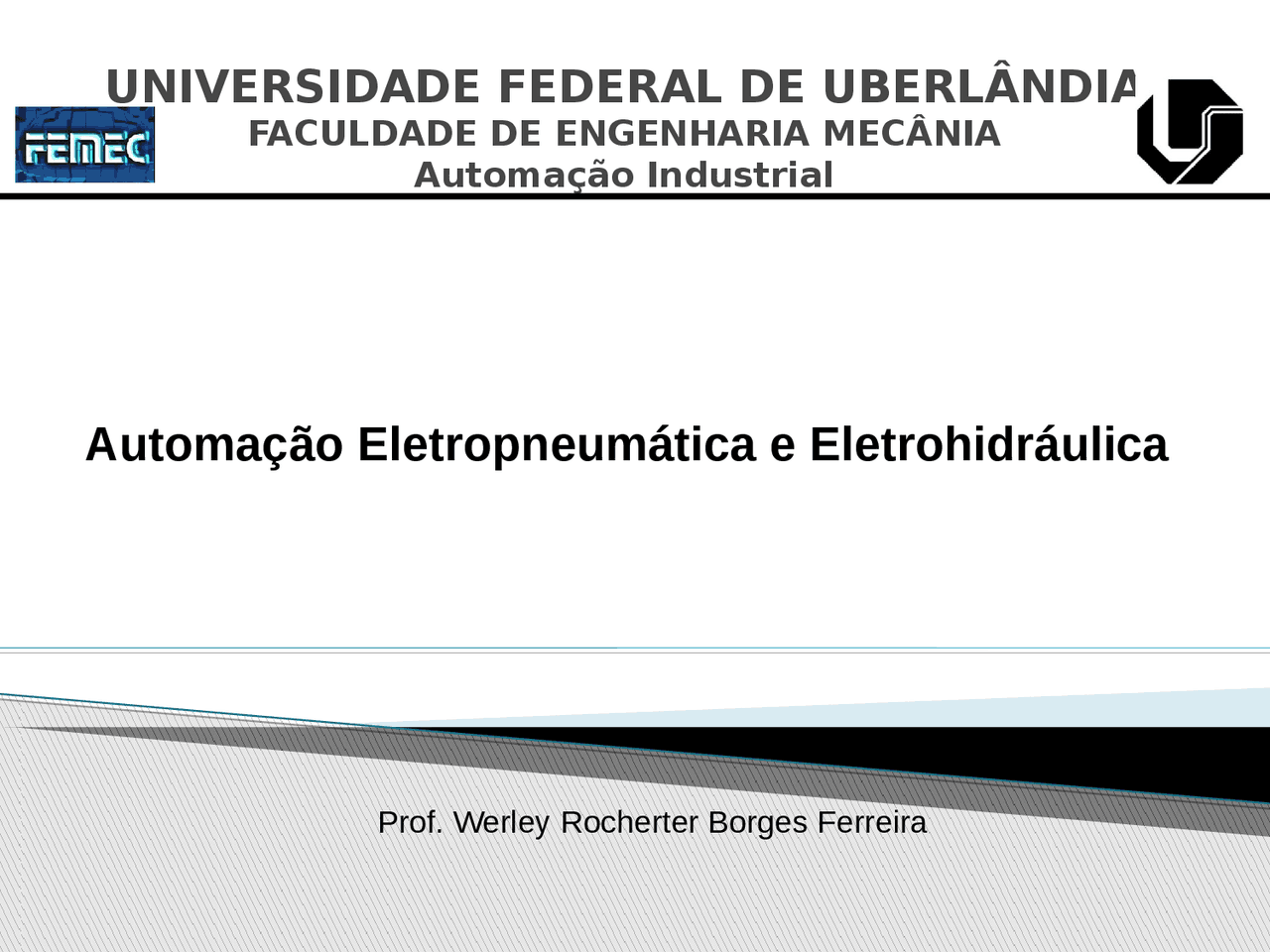

UNIVERSIDADE FEDERAL DE UBERLÂNDIA

FACULDADE DE ENGENHARIA MECÂNIA

Automação Industrial Automação Eletropneumática e Eletrohidráulica Prof. Werley Rocherter Borges Ferreira

 (^) Em muitas aplicações automatizadas é interessante o uso de equipamentos eletropneumáticos e eletrohidráulicos.  (^) Características:

• Eletrohidráulico Grandes forças Boa Precisão Baixas velocidades
• Eletropneumático Forças menores Baixa precisão Altas velocidades Introdução

 Elementos de Trabalho

• Atuador – simples ação Simbologia

 Elementos de Trabalho

• Atuadores – Dupla ação Simbologia

 Elementos de Sinal

• Chaves fim de curso

 Elementos de Sinal

• Sensores indutivos

 Elementos de Sinal

• Sensores Magnéticos

 Elementos de Comando Válvulas Solenóide Válvula Pneumática (Direcional) Contator Válvula Hidráulica Driver de Potência

 Elementos de Comando

• Válvulas direcionais

 Elementos de Controle

• Controlador lógico Programável
• Relês

 (^) Método Intuitivo Exemplo: Em um dispositivo de corte as folhas de papel são cortadas por meio de uma guilhotina cuja lamina acoplada a um atuador de dupla ação, avança somente se dois botões forem acionados simultaneamente. Projeto de Circuitos Eletropneumáticos e Eletrohidráulicos
