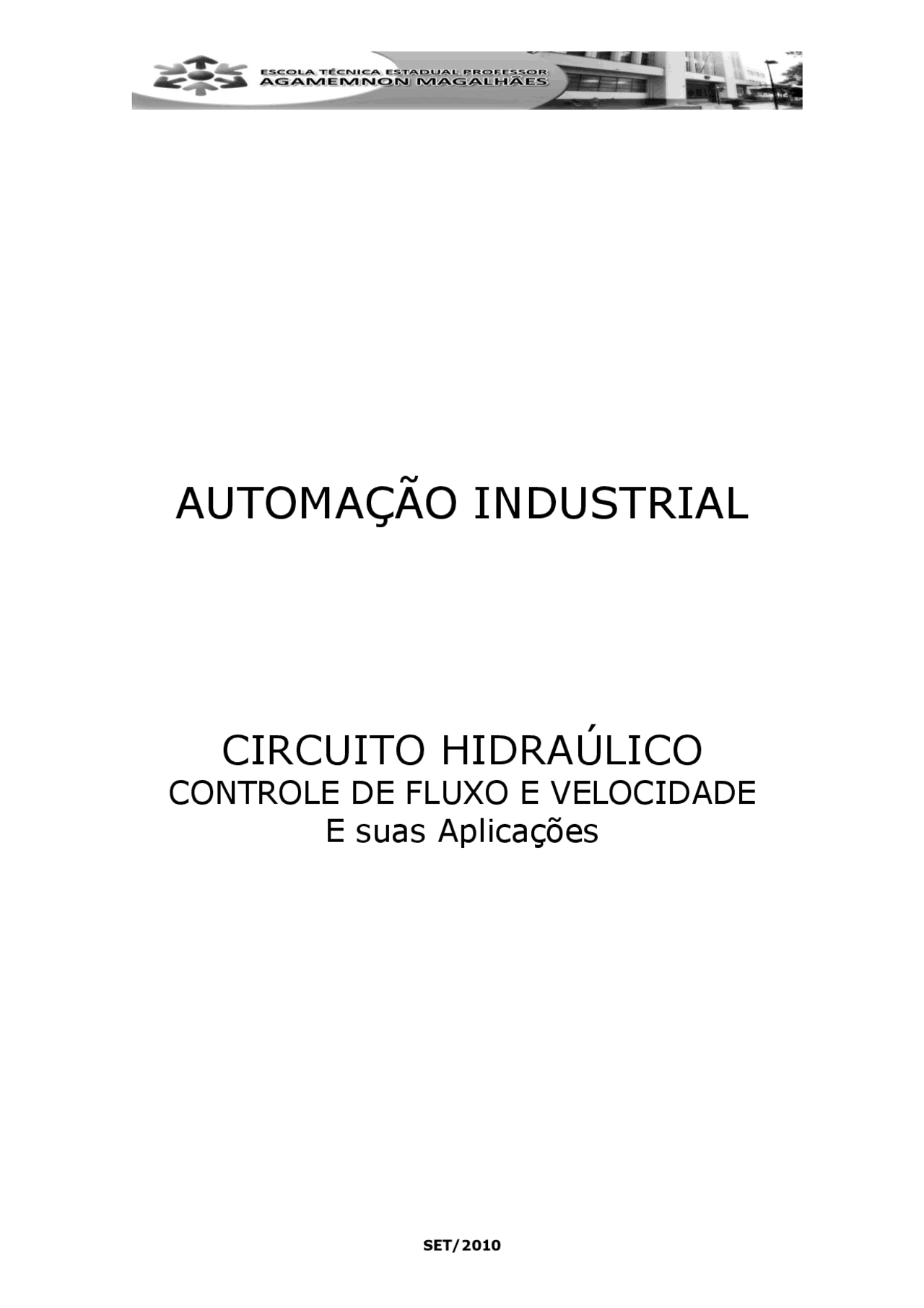

AUTOMAÇÃO INDUSTRIAL

CIRCUITO HIDRAÚLICO

CONTROLE DE FLUXO E VELOCIDADE

E suas Aplicações

CURSO: INSPEÇÃO DE EQUIPAMENTO INDUSTRIAL ORIENTADOR: FRANCISCO

INDICE

• INTRODUÇÃO
• CIRCUITOS
  • Definição de fluido
  • Definição vazão
  • Circuito hidráulico
• CONCLUSÃO
• ANEXOS ( TABELAS )
• BIBLIOTECA

Definição de FLUIDO

Fluido é qualquer substância capaz de deformar-se continuamente e assumir a forma do recipiente que a contém. Como o presente trabalho trata apenas de circuitos hidráulicos, o fluido que nos interessa é o óleo hidráulico. O fluido pode ser líquido ou gasoso.

Definição VAZÃO VOLUMÉTRICA

A vazão de um fluido pode ser determinada de duas formas distintas. Como ela é dada por 1/min (litros por minuto) ou g.p.m. (galões por minuto) ou no sistema internacional em m^3 /seg., etc., pode-se determiná-la pela razão do volume escoado do fluido por unidade de tempo ou ainda pelo produto da velocidade do fluido verso a área da secção transversal na qual o mesmo está escoando.

CIRCUITOS HIDRAULICOS

São compostos de elementos para funcionalidade de circuitos hidráulicos, cujo, alguns componentes são necessários para direcionar e controlar fluxo e a velocidade de determinado fluido. Dessa forma as abordadas serão:

VÁLVULAS LIMITADORAS DE PRESSÃO, DE ALÍVIO OU DE SEGURANÇA

Válvula limitadora de pressão

A pressão máxima do circuito hidráulico pode se controlada com o uso de uma válvula limitadora de pressão normalmente fechada. (FIG. 6) Com a via primária da válvula conectada à pressão do sistema, e a via secundária conectada ao tanque, o carretel no corpo da válvula é acionado por um nível predeterminado de pressão, e neste ponto as vias primária e secundária são conectadas, e o fluxo é desviado para o tanque.

QUADRO 1

COMPONENTES DA VÁLVULA LIMITADORA DE PRESSÃO

1. Cone de vedação 2. Sede da válvula
2. Mola 4. Botão de ajuste
3. Encaixe do parafuso 6. Porca de trava

VÁLVULAS DE RETENÇÃO

Válvula de retenção

As válvulas de retenção (FIG.7) são aparentemente pequenas quando comparadas aos outros componentes hidráulicos, mas elas são componentes que servem à funções importantes e muito variadas. Uma válvula de retenção consiste basicamente de corpo da válvula, vias de entrada e saída e de um assento móvel que é preso por uma mola de pressão

QUADRO 2

COMPONENTES DA VÁLVULA RETENÇÃO

1. Corpo da válvula 2. Esfera de vedação
2. Mola A- Engate macho B- Engate rápido (fêmea)

IDENTIFICAÇÃO DE UMA VÁLVULA DE CONTROLE DIRECIONAL

Para identificação da simbologia das válvulas direcionais (ISO – ABNT)deve-se considerar:

• Número de posições
• Número de vias
• Posição normal
• Tipo de Acionamento

Os quadrados (FIG. 9) unidos representam o número de posições ou manobras distintas que uma válvula pode assumir. Deve-se saber que uma válvula direcional possui no mínimo dois quadrados, ou seja, realiza pelo menos duas manobras.

O número de vias corresponde ao número de conexões úteis que uma válvula pode possuir, podem ser vias de passagem ou vias de bloqueio ou a combinação de ambas.

A posição normal de uma válvula de controle direcional é a posição em que se encontram os elementos internos quando a mesma não foi acionada, geralmente é mantida por força de uma mola.

FIGURA 1 Simbologia de válvulas direcionais

As numerações de vias e comandos são indicadas por números ou letras:

• vias para utilização (saídas): A - B - C - D ou 2 - 4 - 6 - 8
• linhas de alimentação (entrada): P ou 1
• Tanque, escapes (exaustão): R - S - T ou 3 - 5 - 7
• linha de comando (pilotagem): Z - Y - X ou 12 - 14 - 16

TIPOS DE VÁLVULAS DIRECIONAIS

FIGURA 2 Válvula direcional principal 4/2vias acionada por alavanca e retorno por mola

QUADRO 4 COMPONENTES DA VÁLVULA DIRECIONAL 4/2 VIAS

1. Carretel 2. Mola
2. Mola 4. Sede
3. Alavanca P – Via de pressão A – Via de utilização B – Via de utilização T – Via de retorno

QUADRO 5

COMPONENTES DA VÁLVULA DIRECIONAL 4/3 VIAS, CENTRO ABERTO

1. Carretel 2. Sede
2. Mola 4. Mola
3. Alavanca 6. Mecanismo de encosto P – Via de pressão A – Via de utilização B – Via de Utilização T – Via de retorno

QUADRO 6

COMPONENTES DA VÁLVULA DIRECIONAL 4/3 VIAS, CENTRO FECHADO

1. Carretel 2. Sede
2. Mola 4. Mola
3. Alavanca 6. Mecanismo de encosto P – Via de pressão A – Via de utilização B – Via de Utilização T – Via de retorno

Aplicação

As válvulas de fluxo se caracterizam pela capacidade de controlar de forma precisa vazões e pode trabalhar com diferenciais de pressão muito elevados. Além disto, dissipa menor energia hidráulica quando comparada a outros modelos de válvula. Podendo, para alguns casos ser dimensionada com diâmetro menor.

 Em situações extremas, onde são exigidos grandes reduções de pressão utilizam-se de cilindros anti-cavitação;

Exemplos de utilização da válvula de fluxo:

Controle de Vazão;

Controle de Nível com utilização de boia e contrapeso;

Descarga Livre com a configuração de sede especial;

TABELA DE VÁLVULA DIRECIONAL
