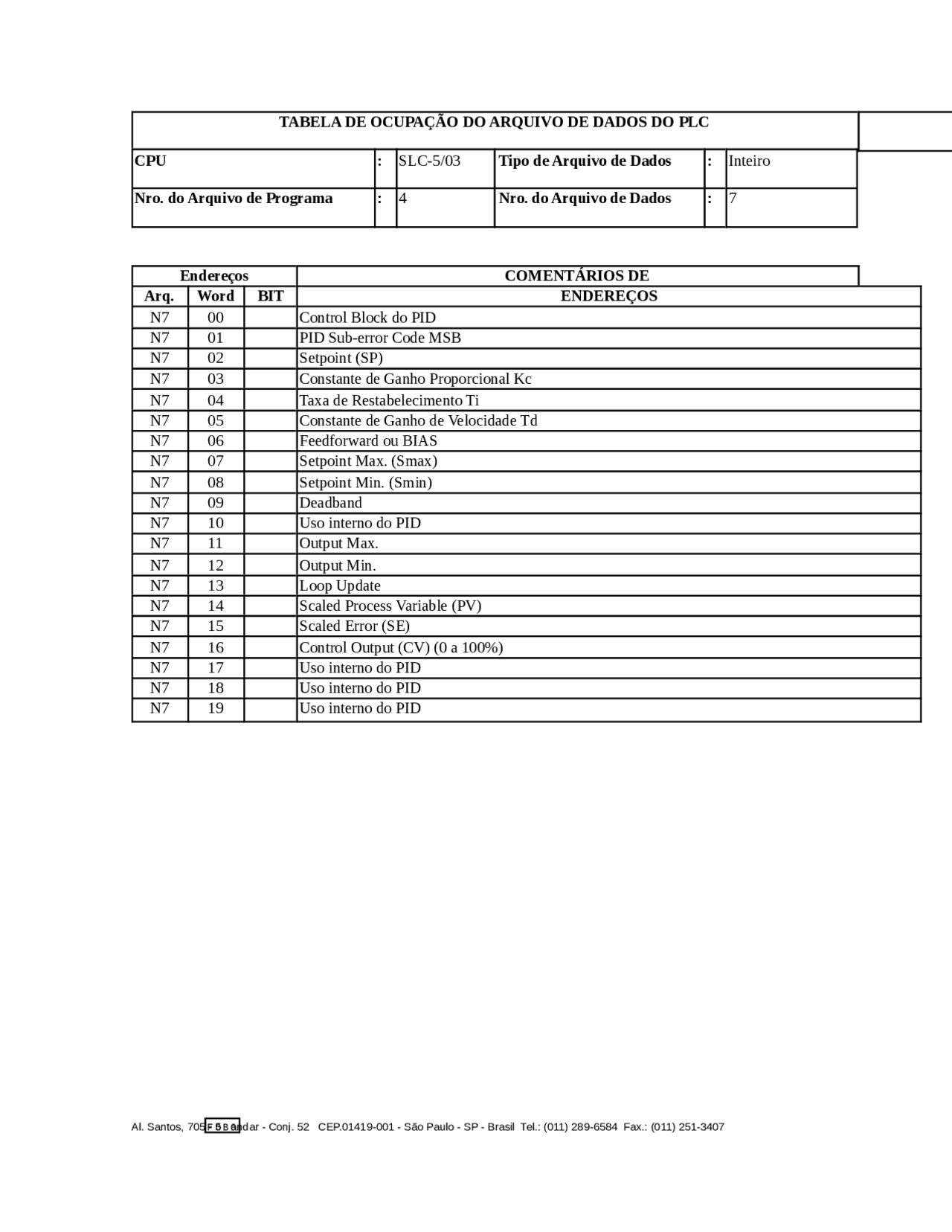

TABELA DE OCUPAÇÃO DO ARQUIVO DE DADOS DO PLC
CPU : SLC-5/03 Tipo de Arquivo de Dados : Inteiro
Nro. do Arquivo de Programa : 4Nro. do Arquivo de Dados : 7
Endereços COMENTÁRIOS DE
Arq. Word BIT ENDEREÇOS
N7 00 Control Block do PID
N7 01 PID Sub-error Code MSB
N7 02 Setpoint (SP)
N7 03 Constante de Ganho Proporcional Kc
N7 04 Taxa de Restabelecimento Ti
N7 05 Constante de Ganho de Velocidade Td
N7 06 Feedforward ou BIAS
N7 07 Setpoint Max. (Smax)
N7 08 Setpoint Min. (Smin)
N7 09 Deadband
N7 10 Uso interno do PID
N7 11 Output Max.
N7 12 Output Min.
N7 13 Loop Update
N7 14 Scaled Process Variable (PV)
N7 15 Scaled Error (SE)
N7 16 Control Output (CV) (0 a 100%)
N7 17 Uso interno do PID
N7 18 Uso interno do PID
N7 19 Uso interno do PID
