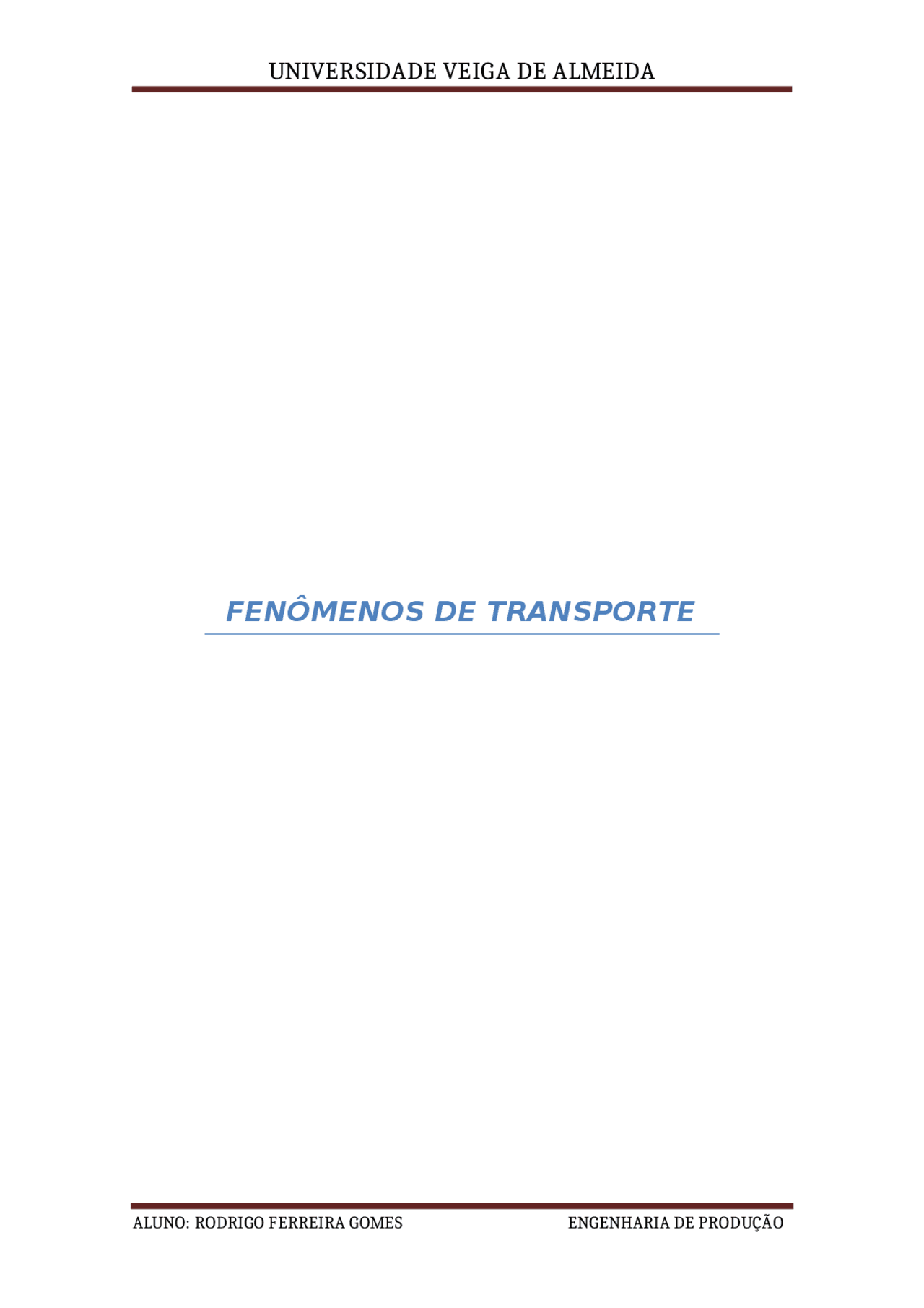

FENÔMENOS DE TRANSPORTE

Em um banheiro residencial, deve-se instalar uma ducha higiênica. Consultando o manual do fornecedor que acompanha a ducha, o engenheiro responsável verifica a necessidade de uma pressão estática mínima da água para o seu funcionamento apropriado. Dessa forma, faz-se necessário conhecer qual a pressão predial disponível para a ducha. Verificando o projeto, o engenheiro analisa a figura abaixo, em que é mostrada a instalação hidráulica no pavimento de onde sai o encanamento (sub-ramal) para a ducha e sua posição em relação à caixa d'água do prédio. Qual é a pressão estática 'h' (em altura piezométrica) disponível para a ducha em mca? RESOLUÇÃO: A Pressão atmosférica atuará sobre à superfície da água da caixa e sobre à saída do encanamento ou sub-ramal. A lei fundamental da hidrostática, estabelece que a pressão total exercida no ponto de fluído será definida, na seguinte equação: P = Patm + dgh** Constando à seguinte identificação: P – É a pressão em um certo ponto do líquido; Patm – É a pressão atmosférica;
