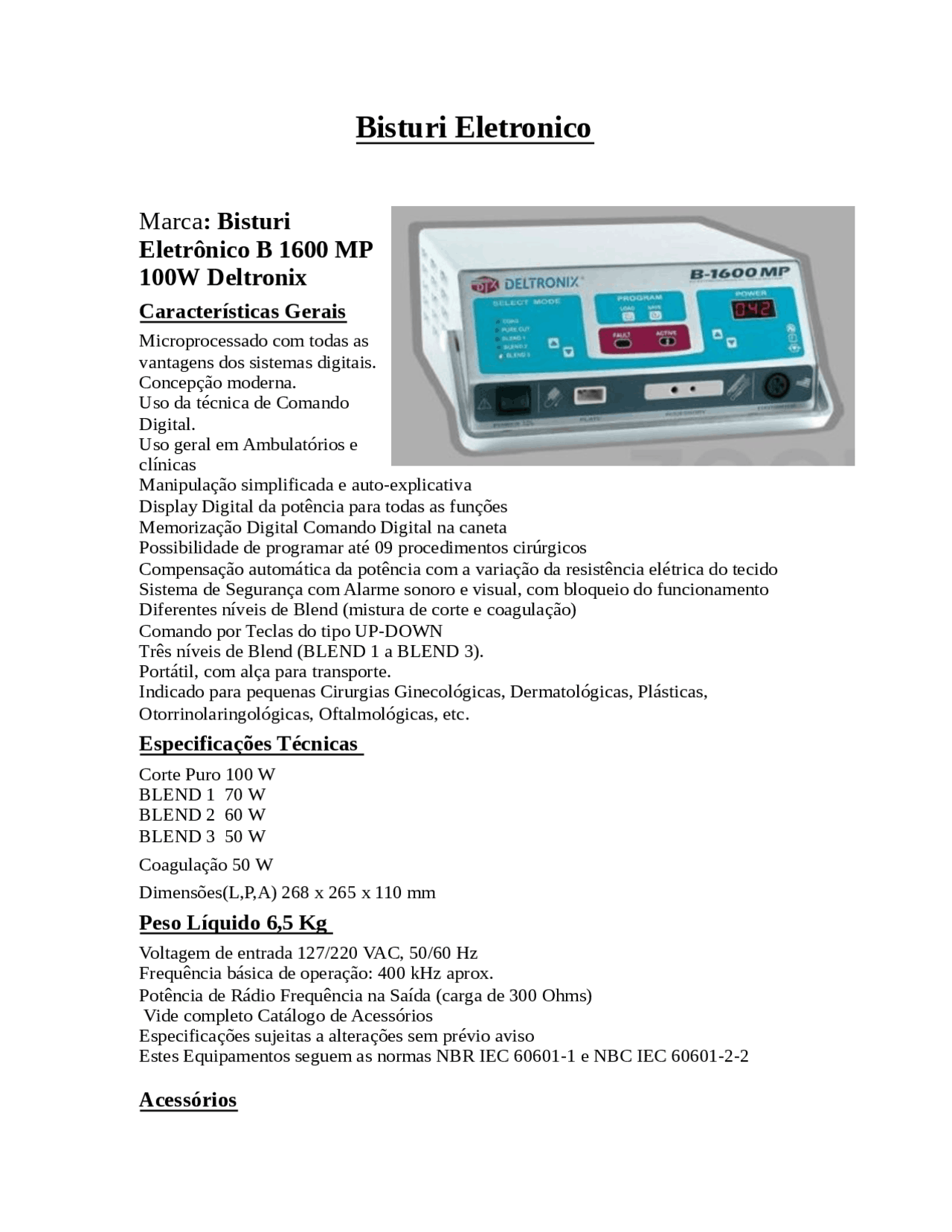

Bisturi Eletronico
Marca : Bisturi
Eletrônico B 1600 MP
100W Deltronix
Características Gerais
Microprocessado com todas as
vantagens dos sistemas digitais. Concepção moderna. Uso da técnica de Comando Digital. Uso geral em Ambulatórios e clínicas Manipulação simplificada e auto-explicativa Display Digital da potência para todas as funções Memorização Digital Comando Digital na caneta Possibilidade de programar até 09 procedimentos cirúrgicos Compensação automática da potência com a variação da resistência elétrica do tecido Sistema de Segurança com Alarme sonoro e visual, com bloqueio do funcionamento Diferentes níveis de Blend (mistura de corte e coagulação) Comando por Teclas do tipo UP-DOWN Três níveis de Blend (BLEND 1 a BLEND 3). Portátil, com alça para transporte. Indicado para pequenas Cirurgias Ginecológicas, Dermatológicas, Plásticas, Otorrinolaringológicas, Oftalmológicas, etc.
Especificações Técnicas
Corte Puro 100 W BLEND 1 70 W BLEND 2 60 W BLEND 3 50 W
Coagulação 50 W
Dimensões(L,P,A) 268 x 265 x 110 mm
Peso Líquido 6,5 Kg
Voltagem de entrada 127/220 VAC, 50/60 Hz Frequência básica de operação: 400 kHz aprox. Potência de Rádio Frequência na Saída (carga de 300 Ohms) Vide completo Catálogo de Acessórios Especificações sujeitas a alterações sem prévio aviso Estes Equipamentos seguem as normas NBR IEC 60601-1 e NBC IEC 60601-2-
Acessórios
01 Caneta porta-eletrodos simples, Monopolar (CM-05), com cabo de silicone 01 Placa neutra de aço inox flexível PN-02 (140x195mm), com cabo 01 Pedal (PE 151 RS), com cabo 01 Jogo com 05 eletrodos (EM10, 12, 13, 14, 15) 01 Jogo com 02 eletrodos ginecol. (EG50 e EG55)
Valor: R$ 1.437,
Marca: Bisturi Eletrônico B 1800 MP 130W Deltronix
Características Gerais
Microprocessado com todas as vantagens dos sistemas digitais. Concepção moderna. Uso da técnica de Comando Digital. Uso geral em Ambulatórios e clínicas Manipulação simplificada e auto-explicativa Display Digital da potência para todas as funções Memorização Digital Comando Digital na caneta Possibilidade de programar até 09 procedimentos cirúrgicos Compensação automática da potência com a variação da resistência elétrica do tecido Sistema de Segurança com Alarme sonoro e visual, com bloqueio do funcionamento Diferentes níveis de Blend (mistura de corte e coagulação) Comando por Teclas do tipo UP-DOWN Recomendado para técnicas de Volatização Celular, Videolaparoscopia, Biopsia, pequenas e médias cirurgias. Saídas: Monopolar e Bipolar independentes. Quatro níveis de BLEND (BLEND 1 a BLEND 4). Recomendado para técnicas de Volatilização Celular. Corte liso, fino e preciso para Patologia. Aprovado em cirurgia do Trato Genital Inferior com técnicas de ALTA FREQUÊNCIA. Usado com sucesso em Videolaparoscopia. Forma de onda apropriada para a Técnica Bipolar.
Especificações Técnicas
Corte Puro 130 W
COAGULAÇÃO, FULGURAÇÃO e DESSECÇÃO. Corte, Blend e Coagulação separados. Facilmente transportável, com alça basculante. Uso apropriado em: gengivectomia, biopisia (sem sangramento), tratamento de canal, remoção de tecidos pericoronal, exposição de margens da gengiva para restaurações, remoção de tecido mole, técnicas de periodontia, abertura de abcessos e de dentes não rompidos, etc...
Especificações Técnicas
Corte Puro 50 W
BLEND 1 40 W BLEND 2 30 W Coagulação 30 W Dimensões(L,P,A) 240 x 223 x 100 mm Peso Líquido 4,2 Kg
Voltagem de entrada 127/220 VAC, 50/60 Hz Frequência básica de operação: 400 kHz aprox. Potência de Rádio Freqüência na Saída (Carga Nominal 500 Ohms)
- Vide completo Catálogo de Acessórios Especificações sujeitas a alterações sem prévio aviso Estes Equipamentos seguem as normas NBR IEC 60601-1 e NBC IEC 60601-2-
Acessórios
1 Caneta porta-eletrodos simples, Monopolar (CM-05), com cabo de silicone 01 Placa neutra de aço inox flexível (PN-03) , com cabo CP 01 Pedal simples (PE 151 RS), com cabo 01 Jogo de eletrodos (EO10, 11, 15, 23, 25, 26)
Valor: R$ 1.334,
Marca: Bisturi Eletrônico BP 100 Plus EMAI
CARACTERÍSTICAS
Possui circuito de corte puro, blend e coagulação, oferecendo assim 3 tipos de correntes para uso em
eletrocirurgia, controle suave de potência, seleção de funções, saídas isoladas e check-up total, o único na categoria que reúne todos esses recursos.
ACESSÓRIOS
1 Eletrodo tipo bola (Ø=4,2mm) 1 Eletrodo tipo alça pequena (Ø=4,5mm) 1 Eletrodo tipo agulha (85mm) 1 Eletrodo tipo agulha de depilação (66mm) 1 Manual do usuário 1 Certificado de garantia padrão não autoclavável (baixa cirurgia) 1 Pedal de acionamento com pino guitarra mono 1 Placa neutra permanente em inox (150 x 100 x 0,5)mm 1 Cabo de ligação da placa neutra (baixa cirurgia) 1 Eletrodo tipo faca reta pequena (67mm) 1 Eletrodo tipo bola (Ø=2,1mm) 1 Caneta
ACESSÓRIOS OPCIONAIS
1 Eletrodo tipo faca curva grande (83mm) 1 Eletrodo tipo faca curva pequena (67mm) 1 Eletrodo tipo faca reta grande (100mm) 1 Caneta padrão autoclavável (bxa.cirurgia) 1 Eletrodo tipo bola (Ø=6,0 mm) 1 Eletrodo tipo bola (Ø=7,5 mm) 1 Eletrodo tipo alça grande (Ø=9,0 mm)
DIMENSÕES
Altura........................................................................................................................ 9,5 cm Largura......................................................................................................................22,8 cm Profundidade.............................................................................................................21,3 cm Peso ............................................................................................................................ 4,4 kg
ALIMENTAÇÃO
Voltagem 110/220 Volts / 50/60 Hz
Valor: R$ 550,
DIMENSÕES
Altura........................................................................................................................13,2 cm Largura......................................................................................................................27,0 cm Profundidade.............................................................................................................20,5 cm Peso..............................................................................................................................5,4 kg
ALIMENTAÇÃO
Voltagem 110/220 Volts 50/60 Hz
Valor: R$ 1.100,
Marca: Bisturi Eletrônico BP 400 D EMAI
POTÊNCIA MONOPOLAR
Blend 3: 150W - Carga 300 Ohms Coagulação Standard: 120W - Carga 300 Ohms Coagulação Spray: 120W - Carga 300 Ohms Corte: 300W - Carga 300 Ohms Blend 1: 250W - Carga 300 Ohms Blend 2: 200W - Carga 300 Ohms
POTÊNCIA BIPOLAR
Bipolar Corte: 70W - Carga 100 Ohms Bipolar Coag.: 70W - Carga 100 Ohms
TENSÃO EM ABERTO
Corte: 3000 Vpp Blend 1: 3500 Vpp Blend 2: 3700 Vpp Blend 3: 4000 Vpp Coagulação Standard: 6000 Vpp Coagulação Spray: 8000 Vpp Bipolar Coag: 1200 Vpp Bipolar Corte: 850 Vpp
FREQÜÊNCIA
Corte: 442 kHz - senoidal
Blend 1: 442 kHz modulado a 30,3 kHz - duty 49%
Blend 2: 442 kHz modulado a 30,3 kHz - duty 36%
Blend 3: 442 kHz modulado a 30,3 kHz - duty 30% Coagulação Spray: Pulso senoidal com taxa de repetição de 30,3 kHz Coagulação Standard: 442 kHz modulado a 30,3 kHz - duty 30% Bipolar Coag: 442 kHz modulado a 30,3 kHz - duty 49% Bipolar Corte: 442 kHz - senoidal
CARACTERÍSTICAS
- Controle de potência digital, linear e independentes
para corte, coagulação e bipolar
- Sinalização audiovisual
- Todas as mensagens (inclusive alarmes)
- Alarme de segurança que bloqueia todos os circuitos em caso de rompimento da placa neutra e sobrepotência de saída
- Sistema de ventilação natural
- Acionamento de corte e coagulação por pedal ou através de caneta autoclavável com comando manual
- Saídas bipolares totalmente isolada
- Proteção contra duplo acionamento
- Regulação da rede - 10% ou 10W - (qual for o maior)
- 5 áreas para programação do usuário e 5 pré-programas de fábrica
- Sistema de monitoração de contato da placa neutra e paciente (placa dupla) com indicação da resistência de contato gráfico
ACESSÓRIOS
1 Eletrodo tipo bola (Ø= 6,0mm) 1 Eletrodo tipo bola (Ø= 7,5mm) 1 Eletrodo tipo faca curva pequena (67mm) 1 Eletrodo tipo faca reta grande (100mm) 1 Eletrodo tipo faca reta pequena (67mm) 1 Pino adaptador da caneta (alta para baixa cirurgia em polietic) 1 Pinça bipolar isolada tipo baioneta 1 Manual do usuário 1 Certificado de garantia 1 Cabo de placa neutra dupla (monitora contato paciente) 1 Pedal duplo (alta cirurgia) 1 Caneta padrão autoclavável (alta cirurgia) 1 Caneta de comando manual reutilizável (alta cirurgia) 1 Placa neutra permanente em inox (280 x 200 x 0,5)mm 1 Cabo bipolar autoclavável
Sinalização Audiovisual: Para orientação do cirurgião ao acionar corte ou coagulação.
Alarme de Segurança: Que bloqueia todos os circuitos em caso de rompimento do fio da placa neutra. Acionamento: De corte e coagulação pode ser feito pelo pedal ou através de caneta autoclavável com comando manual táctil. Saída bipolar de alta eficiência.
- Saídas Ativas: • Monopolar para utilização de 2 canetas em uso simultâneo com acionamento através de pedal e outra saída monopolar para utilização de 1 caneta com acionamento manual.
- Saída bipolar para diversos tipos de pinças
- Formas de Onda: Com alta eficiência e específicas para as cinco aplicações (corte, blend 1, blend 2, blend 3, coag e bipolar).
ACESSÓRIOS
1 Carro móvel para transporte 1 Pedal duplo (alta cirurgia) 1 Caneta padrão autoclavável (alta cirurgia) 1 Caneta de comando manual reutilizável (alta cirurgia) 1 Placa neutra permanente em inox (280 x 200 x 0,5)mm (alta cirurgia com cabo duplo) 1 Pinça bipolar isolada tipo baioneta 1 Cabo bipolar autoclavável 1 Pino adaptador de caneta (alta / baixa cirurgia em polietec) 1 Eletrodo tipo agulha (85mm) 1 Eletrodo tipo alça grande (Ø = 9,0mm) 1 Eletrodo tipo alça pequena (Ø = 4,5mm) 1 Eletrodo tipo bola (Ø = 2,1mm) 1 Eletrodo tipo bola (Ø = 4,2mm) 1 Eletrodo tipo bola (Ø = 6,0mm) 1 Eletrodo tipo bola (Ø = 7,5mm) 1 Eletrodo tipo faca curva pequena (67mm) 1 Eletrodo tipo faca reta grande (100mm) 1 Eletrodo tipo faca reta pequena (67mm) 1 Certificado de garantia 1 Manual do usuário
ACESSÓRIOS OPCIONAIS
1 Caneta de comando manual descartável 1 Eletrodo tipo agulha depilação (66mm) 1 Eletrodo tipo faca curva grande (83mm) 1 Pinça bipolar isolada tipo curva 1 Pinça bipolar isolada tipo reta 1 Pinça monopolar hemostática
DIMENSÕES
Altura........................................................................................................................16,5 cm Largura......................................................................................................................38,0 cm Profundidade.............................................................................................................37,5 cm Peso........................................................................................................................... 17,0 kg
ALIMENTAÇÃO
Voltagem 110/220 Volts / 50/60 Hz
Valor: R$ 9.950,
UNIVERSIDADE DE MOGI DAS CRUZES –UMC
TRABALHO SOLICITADO PELA DISCIPLINA :
MATERIAIS E EQUIPAMENTOS HOSPITALAR.
